产品参数表

名称	ZMC900E
主控芯片	2.0GHz 4+1个 Arm^® Cortex^®-A55 64位微控制器，3核Cortex^®-R5F
内存	LPDDR4(4GB)
存储器	eMMC(8GB)
铁电存储	FRAM 32KB
HDMI	支持最高分辨率1920*1080
LVDS	支持最高分辨率1920*1080
USB 接口	2路USB3.0 Host

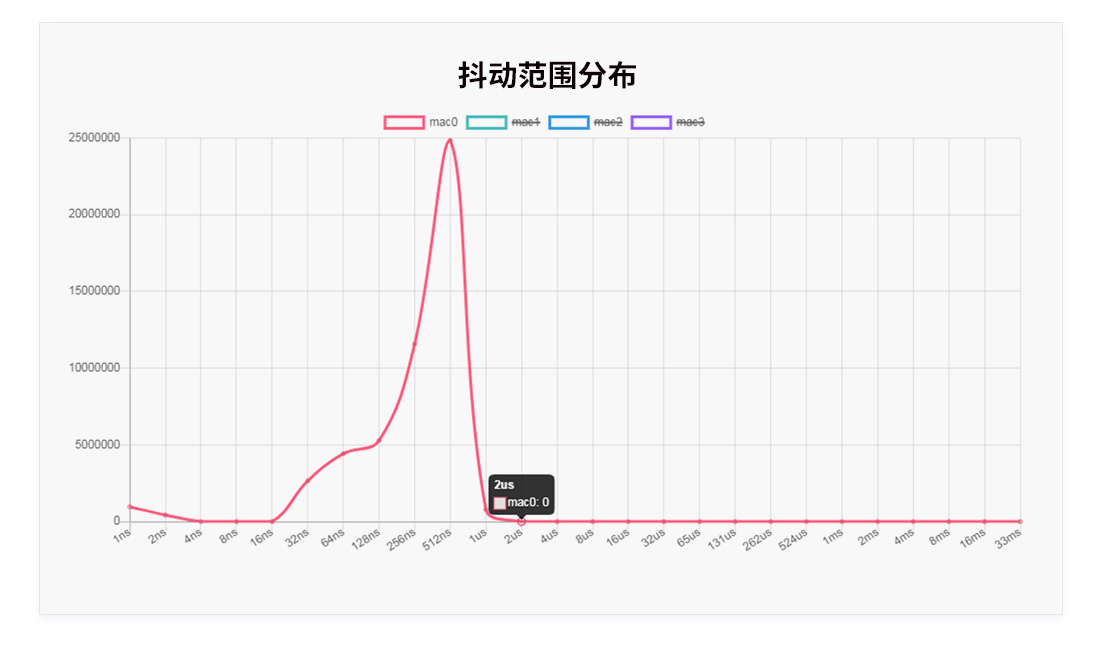

EtherCAT口	主站，ms 周期任务抖动 ±1.5μs 以内
网口	3路，支持 TCP/IP、ModbusTCP、OPC UA 协议
MinipCle	支持4G/Wi-Fi
M.2接口	支持
CAN-FD	1路，电气隔离、支持 CANOpen 协议
RS485	1路，电气隔离、通讯参数可配、Modbus RTU 协议/ 自由协议，波特率最高支持4Mbps
系统I/O	4路数字量输入，4路数字量输出，最大支持电流 300mA
用户I/O输入	16路数字量输入或12路数字量输入 +1路正交编码器； NPN 型正交编码器推荐型号OMRON/E6B2-CWZ6C/2000P/2M； I/O 输入最高响应颛率4KHz、导通电流>=4.2mA(15V) 典型值6.9mA
用户I/O输出	16路数字量输出，NPN 型，最大支持电流 300mA，(24v 吸入)
编码器	1路正交编码器 (推荐型号 OMRON/E6B2-CWZ6C/2000P/2M) 计数长度32 位有符号，2MHz
ADC	—
DAC	—
其他接口	—
RTC实时时钟	年月日时分秒
看门狗	板载独立硬件看门狗
掉电检测	支持掉电检测，5S掉电续航
供电电源	DC24V+5%，电气隔离，支持掉电检测
工作温度	-40° C~70° C

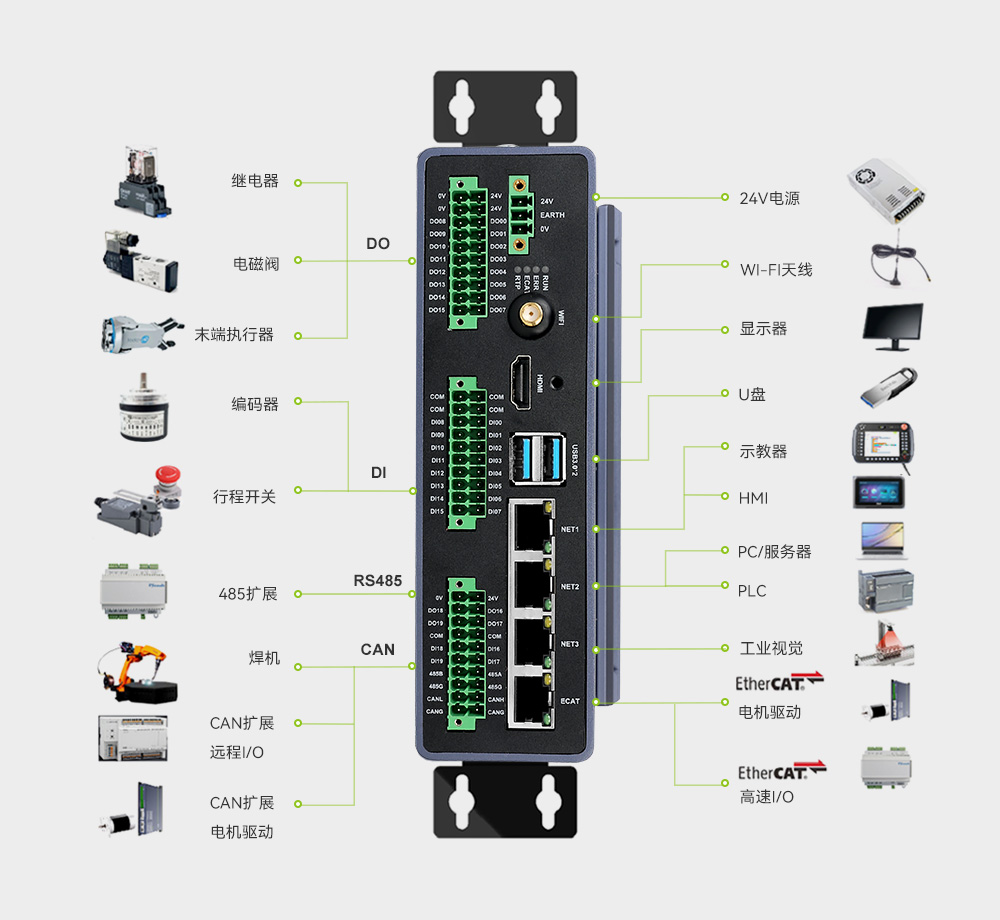

接口丰富，灵活满足各种自动化设备应用需求

ZMC900E接口丰富，集成1路专用EtherCAT口，3路通用以太网、1路CAN 、1路RS485、1路TF卡、1路USB3.0 Host、1路HDMI接口、16路DI数字输入、16路DO数字输出等接口，灵活满足自动化设备应用需求。

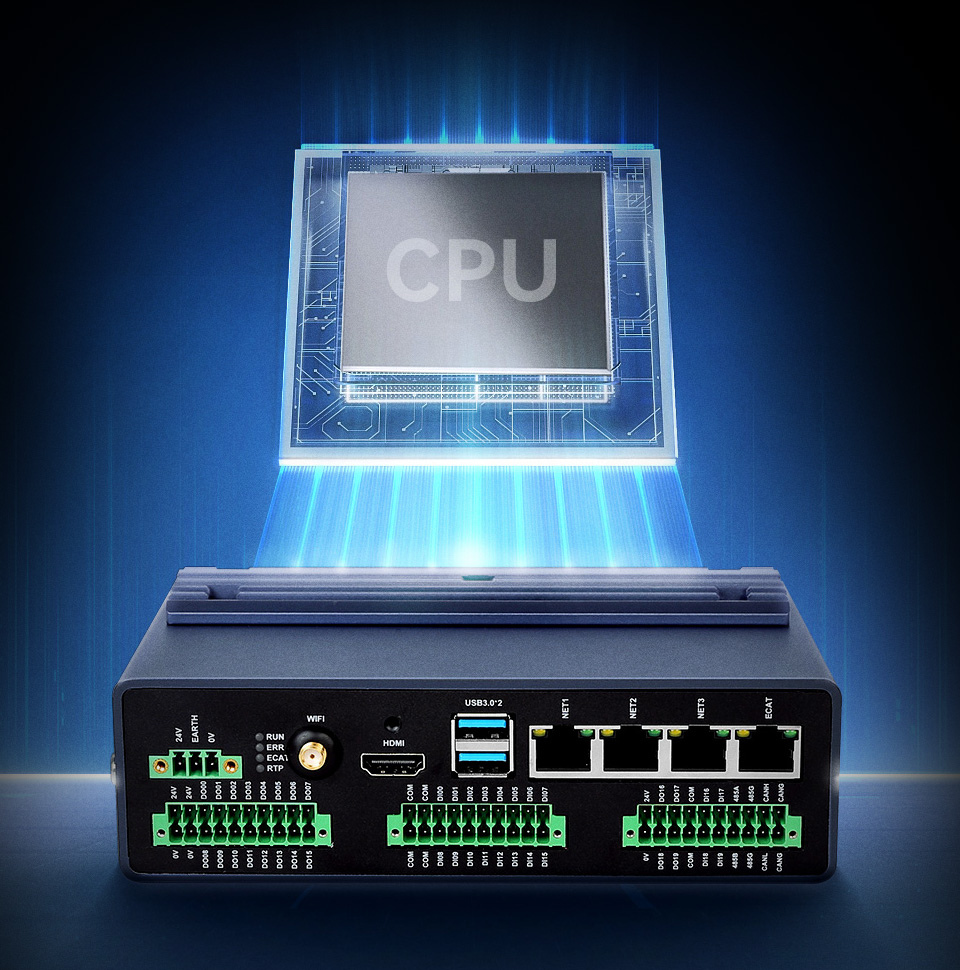

国芯之核，匠心之作

ZMC900E CPU处理器等关键物料均选用国产物料，物料自主可控，产品生命周期长，国芯之核，匠心之作，可放心选用。

国芯之核，匠心之作

ZMC900E CPU处理器等关键物料均选用国产物料，物料自主可控，产品生命周期长，国芯之核，匠心之作，可放心选用。

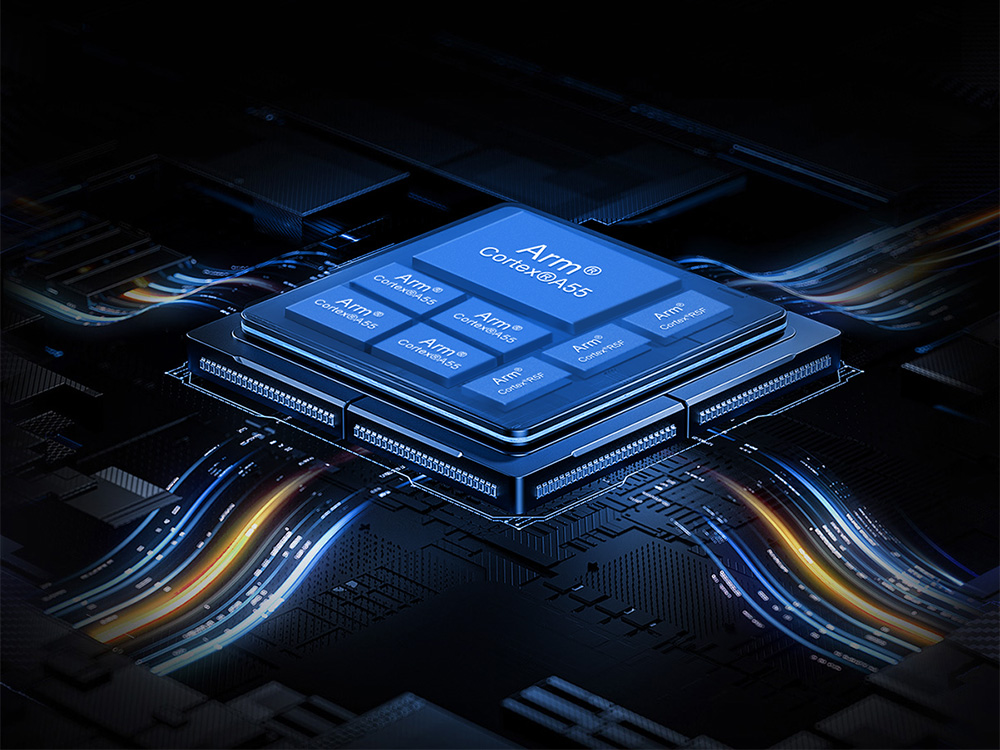

多核异构，各有分工

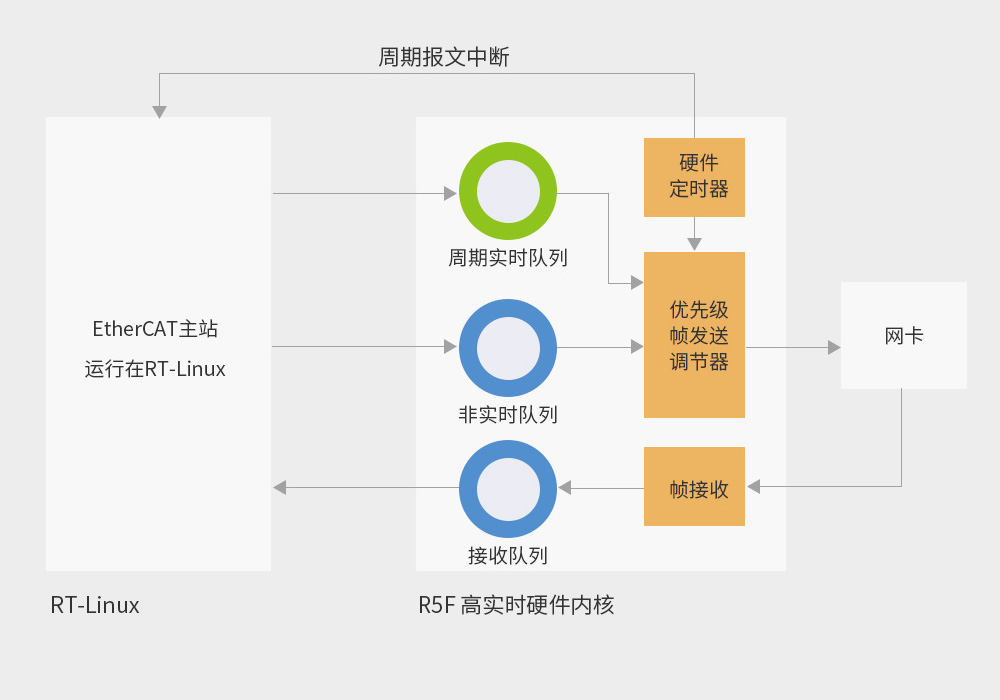

ZMC900E专为要求独特结合实时处理和通信与应用处理的工业应用而构建。采用5个2.0GHz高性能的 64 位 Arm^® Cortex^® -A55 CPU内核，3个高实时高可靠 Cortex^® -R5F双核锁步内核，Cortex^® -A55 提供RT-Linux 应用所必需的强大计算元件，Cortex^® -R5F低延迟路径提供出色实时性能。

多核异构，各有分工

ZMC900E专为要求独特结合实时处理和通信与应用处理的工业应用而构建。采用5个2.0GHz高性能的 64 位 Arm^® Cortex^® -A55 CPU内核，3个高实时高可靠 Cortex^® -R5F双核锁步内核，Cortex^® -A55 提供RT-Linux 应用所必需的强大计算元件，Cortex^® -R5F低延迟路径提供出色实时性能。
