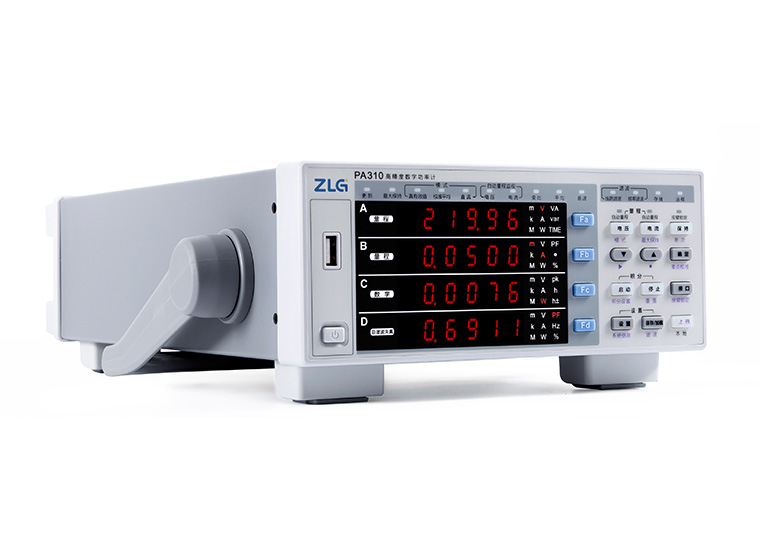

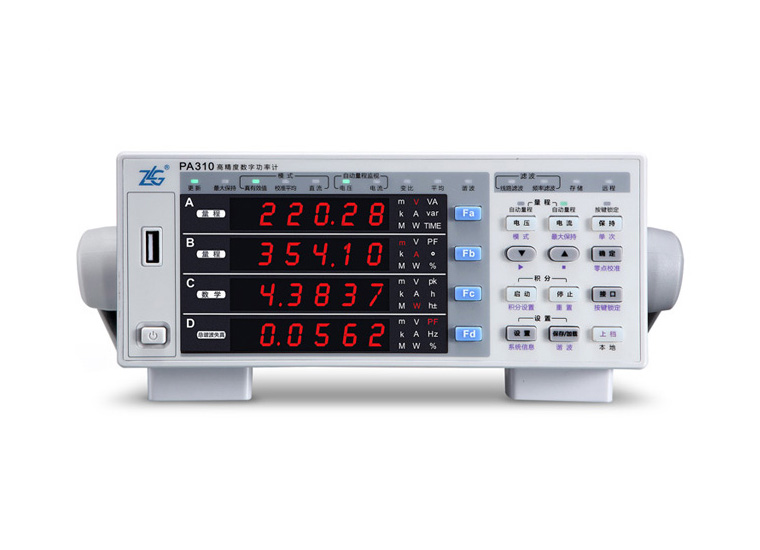

PA310/PA323数字功率计

高精度,超低待机功耗测量

全国服务热线:400-888-4005

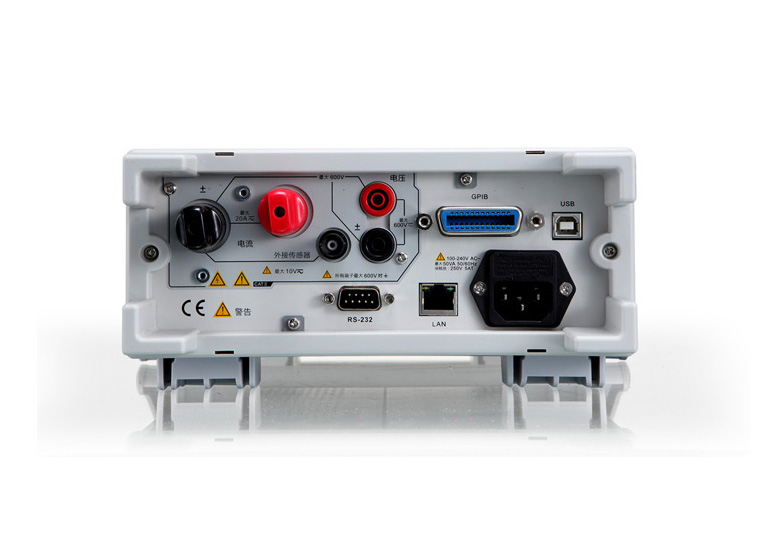

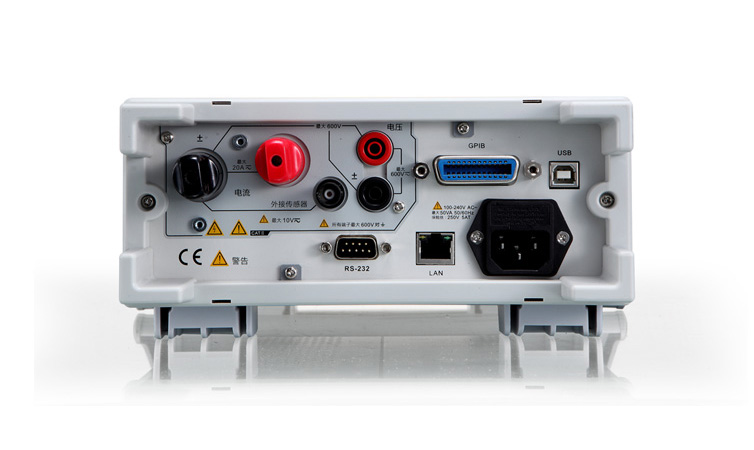

输入通道单通道电压量程15V、30V、60V、150V、300V、600V
基本功率精度0.10%直接输入电流量程5mA、10 mA、20 mA、50 mA、100 mA、200 mA、0.5A、1 A、
2 A、5 A、10 A、20 A
输入带宽DC,0.1Hz-300kHz外部传感器输入量程50mV、100mV、200mV、500mV、1V、2V、2.5V、5V、10V
采样率500KS/s最大连续共模电压600Vrms,CAT II
数据更新周期100ms、250ms、500ms、1s、2s、5s、10s、20s、自动积分测量及积分模式下的自动量程支持
谐波测量标配、IEC61000-4-7A/D转换器电压与电流同时转换,分辨率:16位,最大转换率:2µs
THD运算的分析次数1-50次通信接口标配GPIB(符合IEEE488.2)、LAN、RS-232、USB-Host
输入通道三通道电压量程15V、30V、60V、150V、300V、600V
基本功率精度0.10%直接输入电流量程0.5A、1A、2A、5A、10A、20A
输入带宽DC,0.1Hz-100kHz外部传感器输入量程50mV、100mV、200mV、500mV、1V、2V、2.5V、
5V、10V
采样率200KS/s最大连续共模电压600Vrms,CAT II
数据更新周期100ms、250ms、500ms、1s、2s、5s、10s、20s、自动积分测量及积分模式下的自动量程支持
谐波测量标配、IEC61000-4-7A/D转换器电压与电流同时转换,分辨率:16位,最大转换率:5µs
THD运算的分析次数1-50次通信接口标配GPIB(符合IEEE488.2)、LAN、RS-232、USB-Host

了解详细参数及配件

适合待机功耗测量

PA310数字功率计采用全新的设计架构,在低功耗测量方面进行多项优化。其最小测量电流低至50μA,能够测量
低至0.01W的功耗,符合国际标准(IEC62301、能源之星、SPECpower)的测试。

低功率因数下仍能保证高精度测量

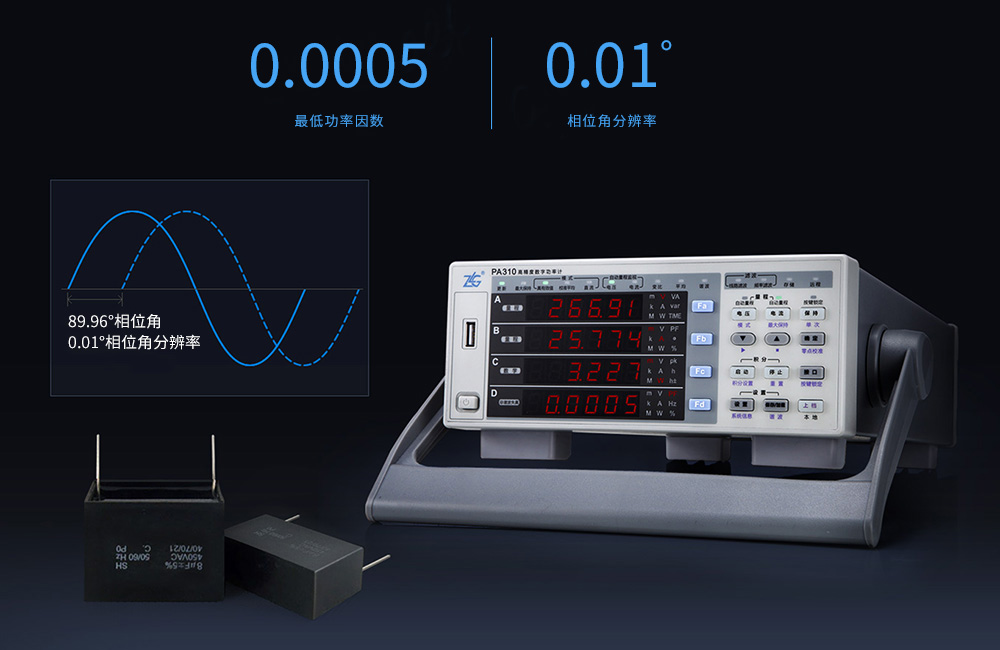

PA300系列数字功率计采样率高达500KS/s,采用100MHz同步时钟,相角分辨率高达0.01°。即使在低至
0.0005的功率因数下仍能保证0.1%的高测量精度。

0.0005
最低功率因素
0.01°
相位角分辨率

谐波测量符合IEC61000-4-7国际权威标准

PA300系列数字功率计可进行完全符合谐波测量国际标准IEC61000-4-7的测定,根据基波的频率,最高可测量至50次谐波。

适合开关电源、变频家电的功耗测量

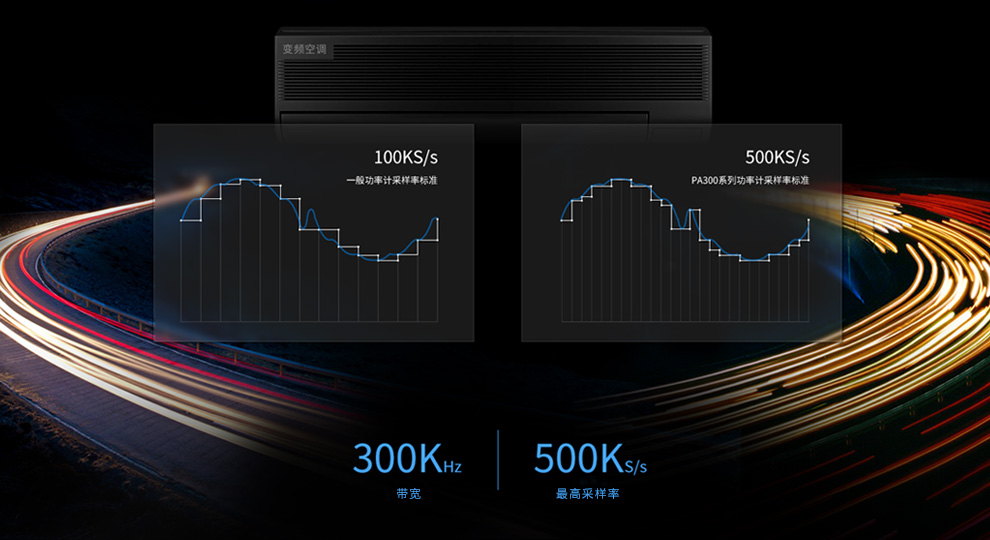

PA300系列数字功率计具有高至500KS/s的采样率和300KHz的带宽,能够测量频率较高的信号,满足变频家电、
开关电源等新技术产品的功耗测量。

100KS/s
一般功率计采样率标准
500KS/s
PA300系列数字功率计采样率标准
300KHz
带宽
500KS/s
最高采样率

高效的可视化数据分析软件

PAM管理软件具有强大的数据处理分析功能,支持对所有测量参数数值进行实时显示,生成各次谐波数据、谐波柱状图、
趋势图和波形图,支持同步显示与报表导出。支持IEC62301国际测试标准,实现待机功耗的自动化测试。

五大核心技术保证0.1%功率精度

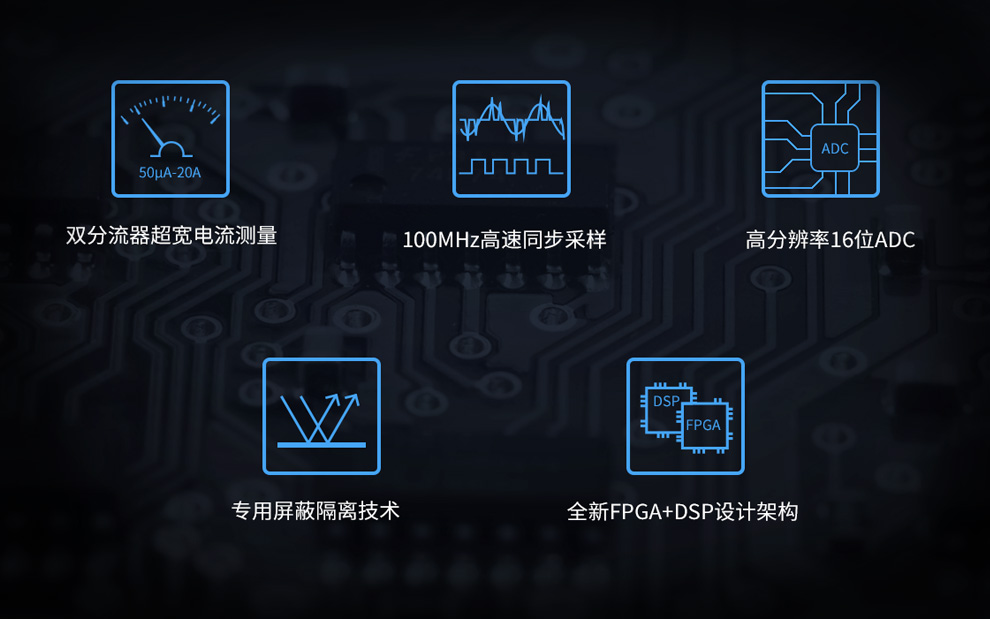

  • 量程从5mA到20A跨度大,如采用单一分流器,造成温漂大,测量精度低等问题。PA300系列数字功率计,采用双分流器技术,保持分流电阻的温度稳态变化,降低温漂,实现从小电流到大电流测量都保证 0.1% 的功率测量精度。

  • PA300系列数字功率计采用100MHz的同步采样时钟,保证任一个通道ADC的采样相位同步,误差在10ns以内,减小测量时U、I夹角的引入误差,保证有功功率及功率因数测量精度。

  • 前端的调理电路有效解决温漂、噪声等问题,同时采用了16位AD进行高速率采集电压、电流模拟量,保证原始信号的准确度。

  • 电压和电流通道均采用专用的屏蔽及隔离技术,隔离通道间有高达120dB的共模抑制比,保证通道间干扰减到最小,在测试过程中可以随意测量任意位置、任意点,与被测系统的0电位没有关系,保证每个通道独立测量。

  • 采集大容量数据后需做快速运算处理,其它品牌功率计是采用 ARM 处理器或 DSP 直接运算处理,但由于数据吞吐量巨大,单个 ARM 处理器或 DSP 无法做到实时处理;PA300 系列功率计采用了 FPGA+DSP 的设计架构,FPGA进行协处理运算,搭配高速 DSP 实现实时测量和处理。
