1. ZDS1000系列

    "小而美"的基础研发型示波器

    28M
    存储
    17
    免费协议解码
    100K
    FFT分析
    51
    参数测量
    50K
    波形刷新率
    Touch
    触屏操作
  2. ZDS1000系列

    "小而美"的基础研发型示波器

    28M
    存储
    17
    免费协议解码
    100K
    波形刷新率
    Touch
    触屏操作

    申请试用

型号模拟带宽通道数采样率存储深度波形刷新率解码种类FFT点数测量统计项屏幕
ZDS1104100M41G28M50kwfm/s17种100K51种7寸触摸
ZDS107470M41G28M50kwfm/s17种100K51种7寸触摸

海量存储、缩放自如

只有存储深度足够,示波器的采样率才能充分发挥,观察到的波形也更加真实、细腻。ZDS1104示波器标配28M存储深度,您可以在1K采样率下轻松观测7.5小时的波形!

协议解码、信手拈来

协议信号调试不只要关注波形质量,更要关注波形对应数据,而协议解码功能往往作为示波器的付费选配功能。ZDS1014示波器史无前例地免费标配了UART、 SPI、 I2C、 USB、 PS/2、 DALI、 Wiegand、 1-Wire、DS18B20、 HDQ、 SD_SPI、 SD_SD、 Manchester、Diff-Manche、 Miller、 DHT11、 SHT11 共17种协议解码,协议调试信手拈来。

信号频谱,洞察秋毫

FFT功能在定位电路中的干扰噪声来源尤为重要,但离开了充足的FFT分析频点支持,FFT的分析结果往往毫无意义。ZDS1104示波器首次将基础型示波器的FFT分析点数提升为100K,在1G采样率的情况下,频谱分辨率仍能精确到10KHz。

参数测量、应有尽有

不同于传统示波器只测一个周期,或通过抽样减少数据量再测量的模式,ZDS1104示波器通过FPGA全硬件并行处理,基于原始采样率和28Mpts全存储深度,对每一帧波形每一周期进行测量统计,测试项目可达51种,并且支持24种参数同时显示。

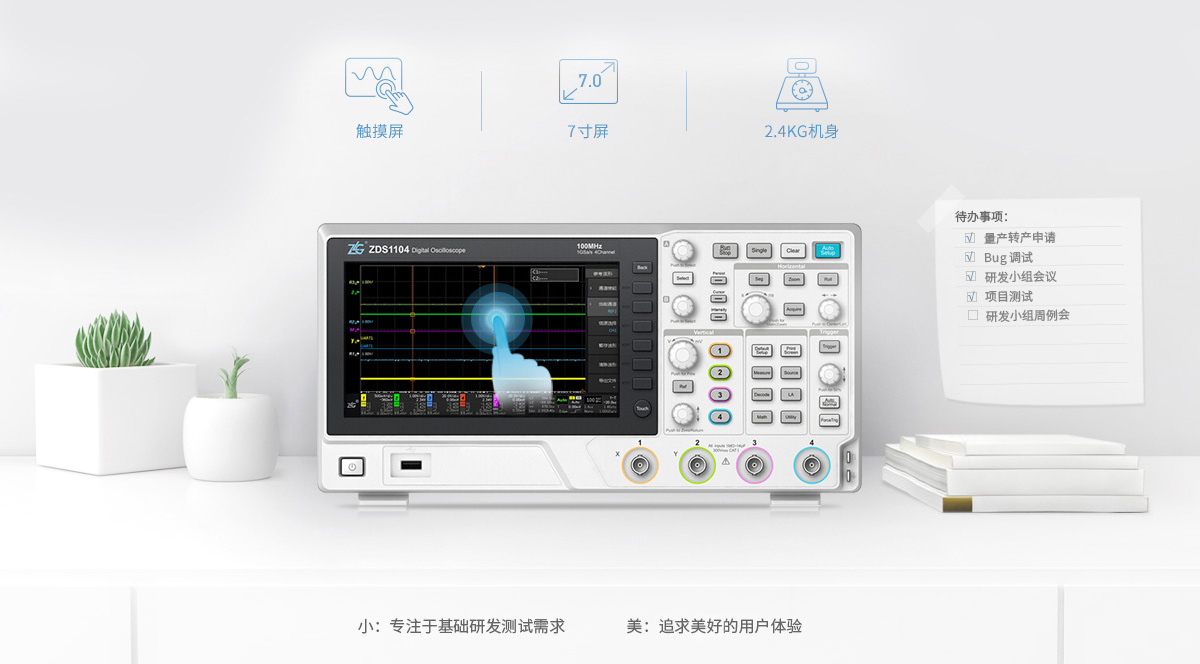

小巧迷人、一触即发

在精致的7寸屏机身之上,你可以通过触摸屏轻松进行波形操控,同时2.4Kg的轻盈机身让示波器可以如笔记本电脑般无所不在,这给多样化的应用场景创造了无限的可能。
