隔离RS-485收发器

致远电子RSM系列隔离收发器是一款应用于工业RS-485总线传输及隔离的模块产品,能有效解决总线干扰、通信异常等问题。与传统的设计相比, RSM系列产品内置完整的隔离DC-DC电路、信号隔离电路、 RS-485总线收发电路以及总线防护电路, 具备更高的集成度与可靠性,能够有效帮助用户提升总线通信防护等级。

  • 波特率支持:1Mbps,500kbps,115.2kbps,9.6kbps等
  • 节点数量:256个、128个、32个等
  • 通道数量:单路、双路、四路等
  • 工作温度:-40~85℃或-40~105℃
  • 隔离电压:2500VDC或3500VDC
  • Mini小体积或标准模块化封装
  • 外壳及灌封材料符合UL94 V-0标准
  • 具有极低的电磁辐射和极高的抗电磁干扰性

选型表

产品系列号特性供电电压波特率隔离电压(VDC)节点数环境温度(℃)产品资料

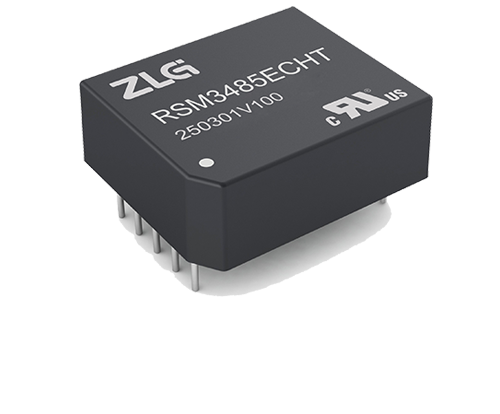

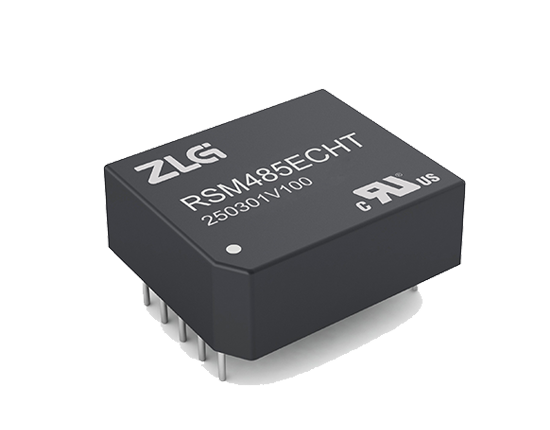

RSM(3)485ECHT总线兼容性好3.3V;5V500K2500256个-40~85资料下载

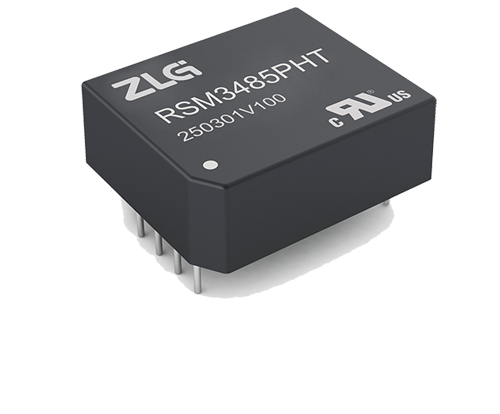

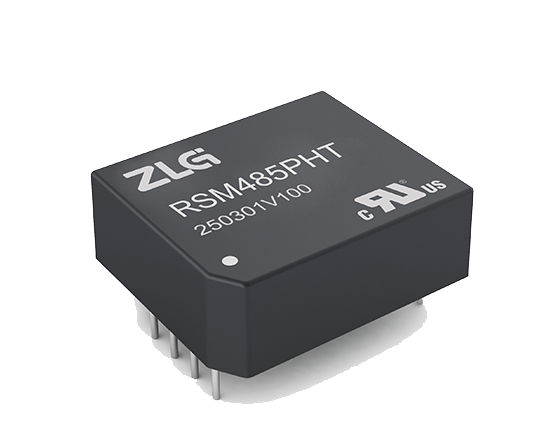

RSM(3)485PHT自动流控型3.3V;5V500K2500128个-40~85资料下载
RSM(3)485PCHT高速型3.3V;5V115.2K600064个-40~85资料下载
RSM485M小体积自动流控3.15V~5.25V500K250064个-40~105资料下载
RSM(3)485LECHT低功耗3.3V;5V500K350064个-40~85资 料下载
RSM485HCHT高速高隔离5V500K2500256个-40~85资料下载
RSM(3)485PCT低速型3.3V;5V9.6K250064个-40~105资料下载

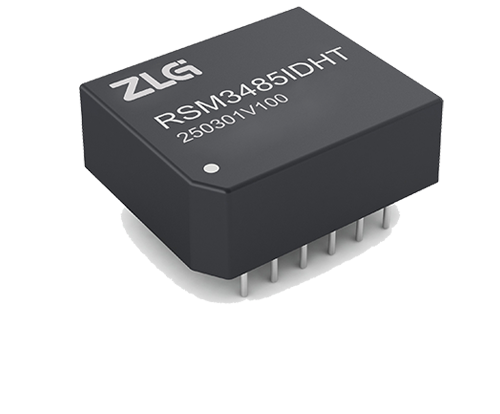

RSM(3)485IDHT双路隔RS-4853.3V;5V115.2K250032个-40~85资料下载

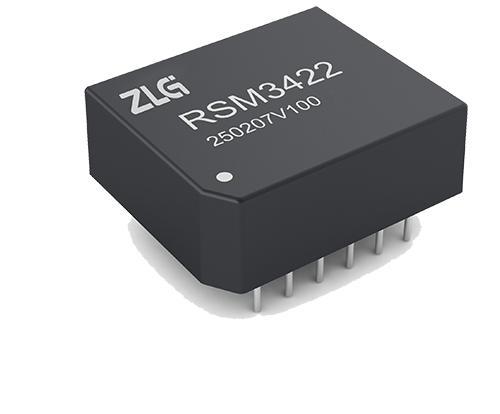

RSM(3)422双隔离RS-4223.3V;5V10M2500256个-40~85资料下载

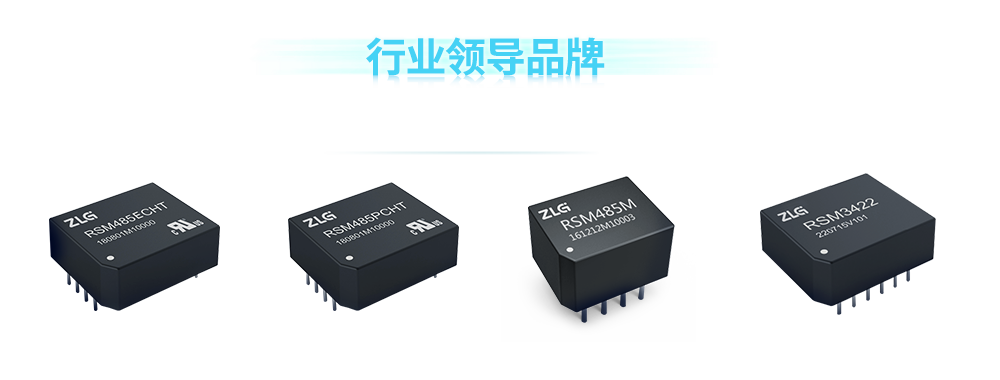

隔离RS-485收发器领导品牌
致远电子2003发布国内第一款隔离RS-485收发器,已有近二十年串口总线隔离技术积累。目前RSM系列隔离收发器传输通道覆盖单路、
双路和四路,传输速率支持9.6kbps~1Mbps,被广泛应用于工业通讯、煤矿行业、电力监控、楼宇自动化等工业领域,是国内隔离RS-485收发器领导品牌。

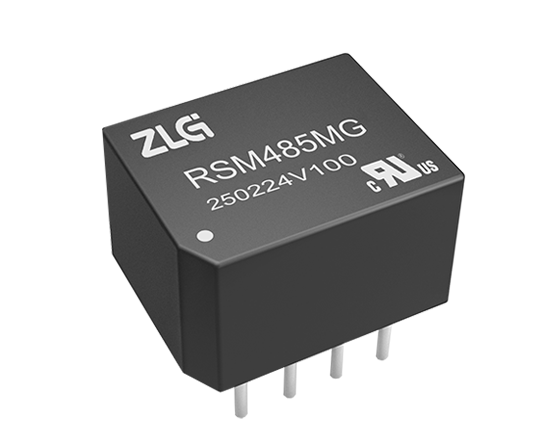

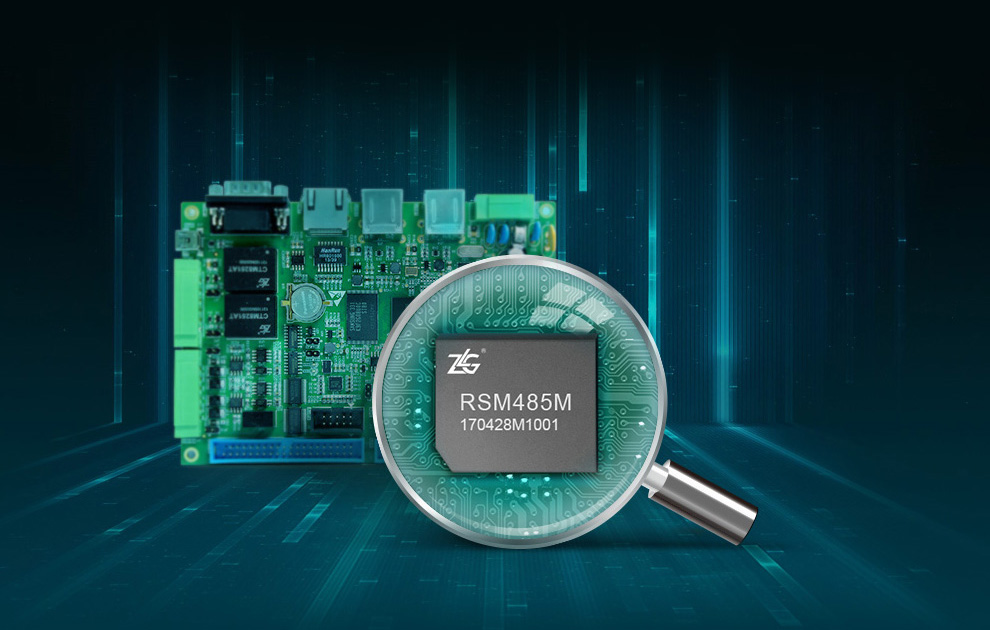

迄今为止业内最小隔离RS-485收发器
RSM485M采用业内最先进的电路集成技术,实现最小封装尺寸,不仅能有效的提升总线通信防护等级,并且可保证用户PCB的紧凑性。

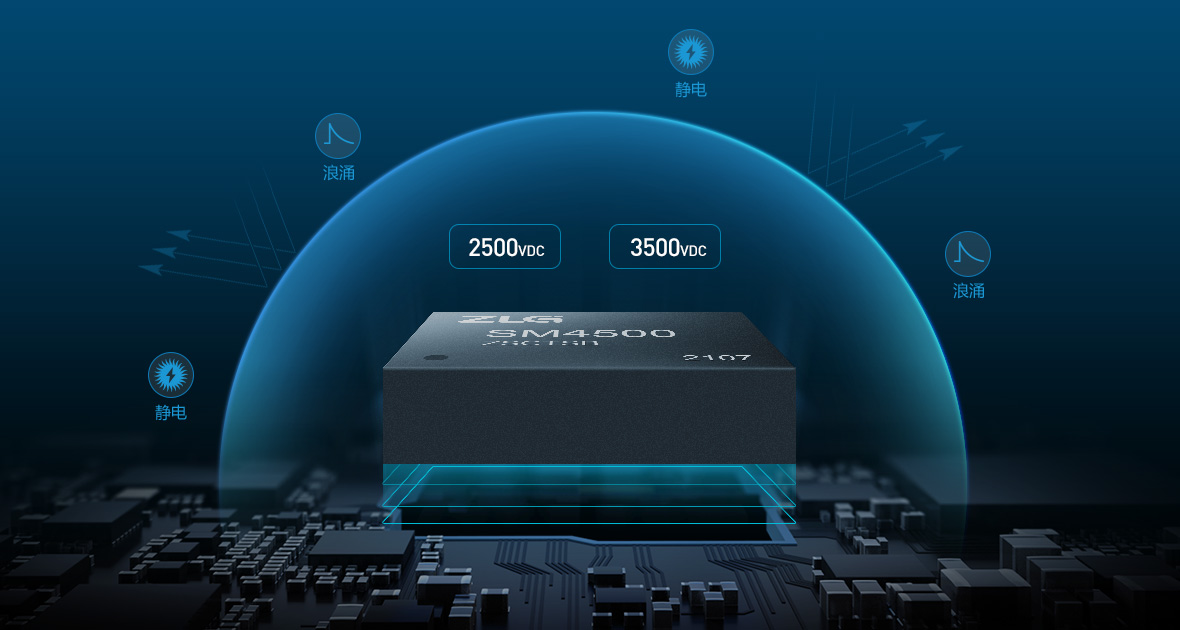

最高支持6000VDC隔离电压
RSM系列隔离收发器最高支持6000VDC隔离电压,并可根据实际应用需求提供3500VDC、2500VDC等方案,可有效解决工业现场因
信号干扰导致的通信异常问题,广泛应用于工业通讯、医疗以及电力等行业。
全系列产品通过EMC测试
RSM系列隔离收发器通过完整的EMC测试,静电抗扰度高达4KV、浪涌抗扰度高达2KV,可应用于绝大部分复杂恶劣的工业现场,
为用户提供稳定、可靠的RS-485通信隔离解决方案。

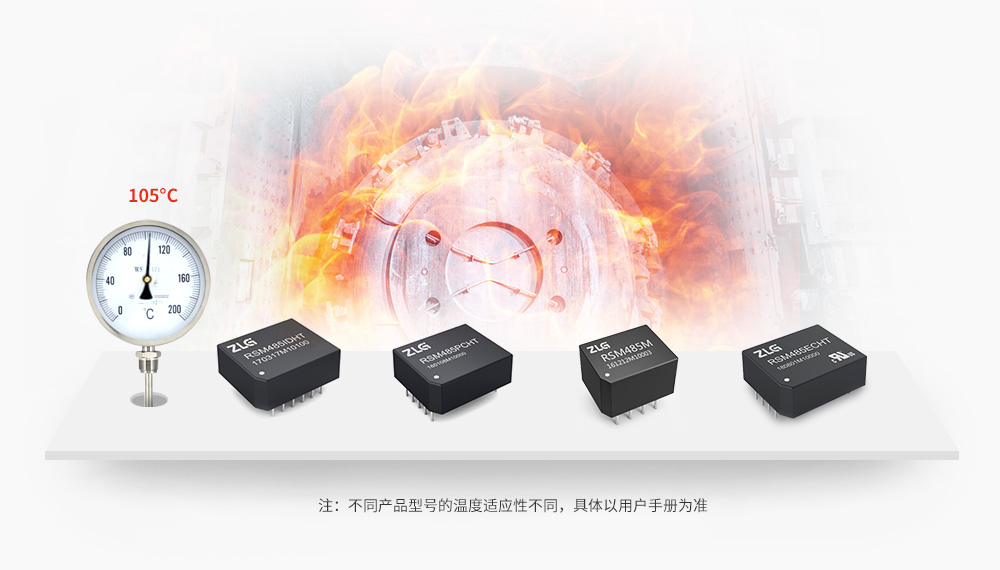

超宽温度适应范围,征服“炎”酷工业现场
RSM系列隔离收发器温度适应范围最高覆盖-40℃~105℃,可满足绝大部分复杂恶劣的工业现场应用要求。

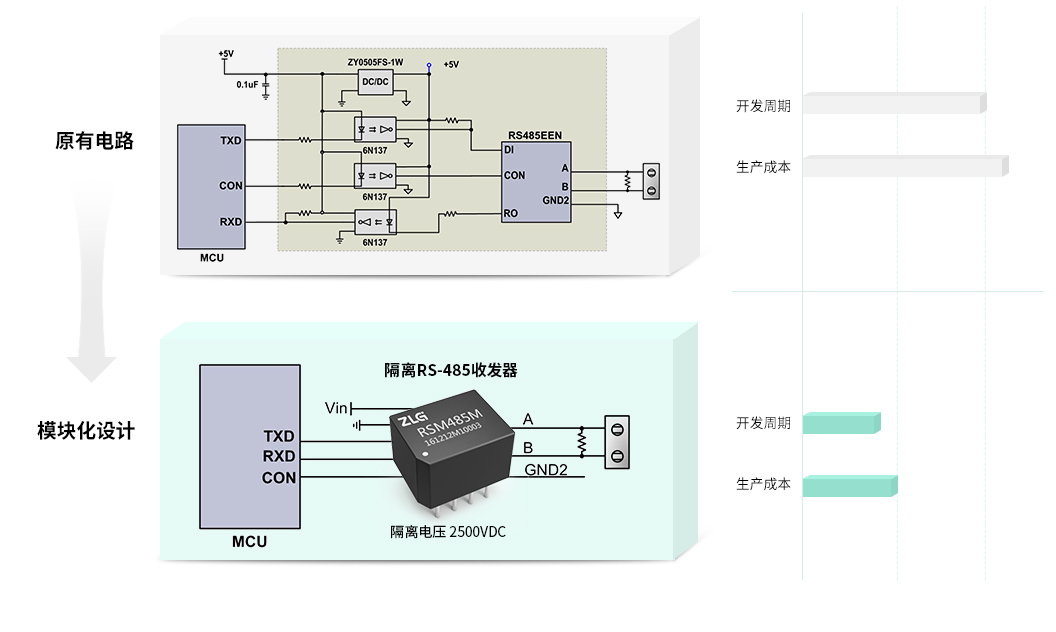

模块化设计,大幅缩短用户开发周期
RSM系列隔离收发器采用成熟可靠的串口总线隔离技术,与传统分立器件方案相比,产品具备更高的集成度与可靠性,能够有效提升
总线通信防护等级,极大程度降低用户的采购与生产成本,大幅缩短开发周期。

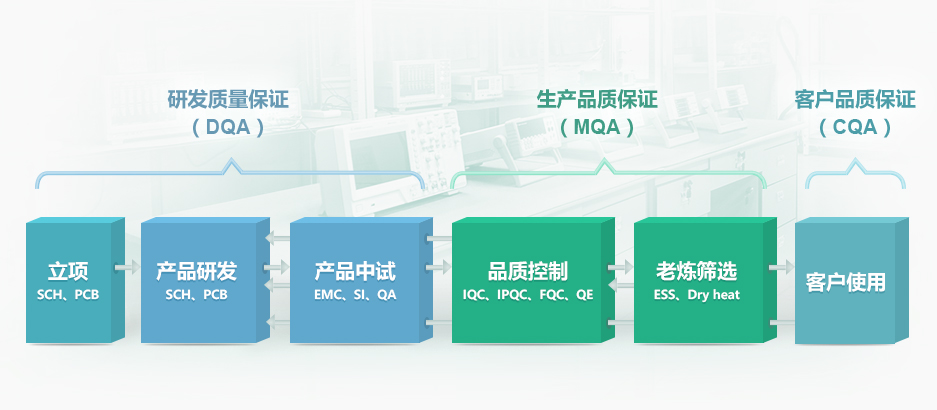

完备的质量保证体系,品质有保障
致远电子拥有完善的产品质量保证体系,拥有近二十年的串口总线隔离技术积累,从产品的研发、测试、生产到用户使用环环相扣,
保证RSM系列隔离收发器拥有稳定、可靠的性能。
稳定可靠,应用广泛
RSM系列隔离收发器经过近二十年的市场验证,凭借产品的高稳定性,已广泛应用于工业通讯、煤矿行业、电力监控、楼宇自动化
等工业领域,是国内应用最广泛的隔离RS-485收发器。
