隔离CAN收发器

致远电子CTM系列隔离收发器是一款应用于工业现场CAN-bus总线传输及隔离的模块产品,能有效解决总线干扰、通信异常等问题。与传统的设计相比,CTM系列产品内置完整的隔离DC-DC电路、信号隔离电路、CAN总线收发电路以及总线防护电路,具备更高的集成度与可靠性,适用于需要高稳定性CAN总线通讯的场合,能够有效帮助用户提升总线通信防护等级。

  • 波特率支持:5k~1Mbps或40k~1Mbps
  • 协议支持:CAN2.0A/B、容错CAN、CAN FD
  • 节点数量:110个
  • 工作温度:-40~85℃或-40~105℃
  • 隔离电压:2500VDC或3500VDC
  • 符合“ISO 11898-2”国际标准
  • Mini小体积或标准模块化封装
  • 外壳及灌封材料符合UL94 V-0标准
  • 具有极低的电磁辐射和极高的抗电磁干扰性

选型表

产品系列号特性供电电压波特率隔离电压(VDC)节点数环境温度(℃)产品资料

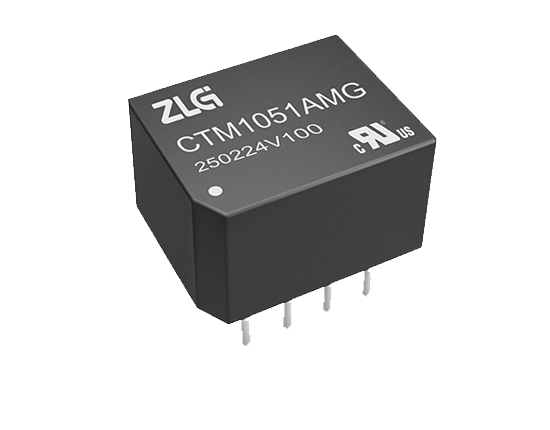

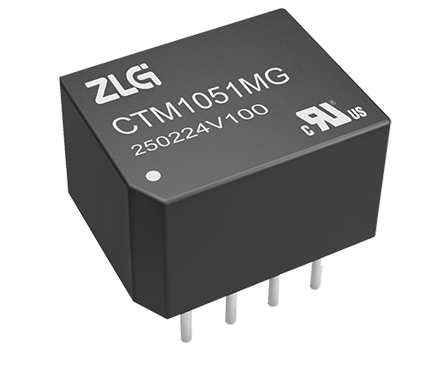

CTM1051(A)M超小体积3.3V;5V40K-1M2500110个-40~105资料下载

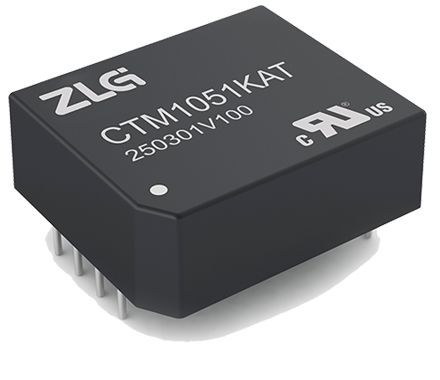

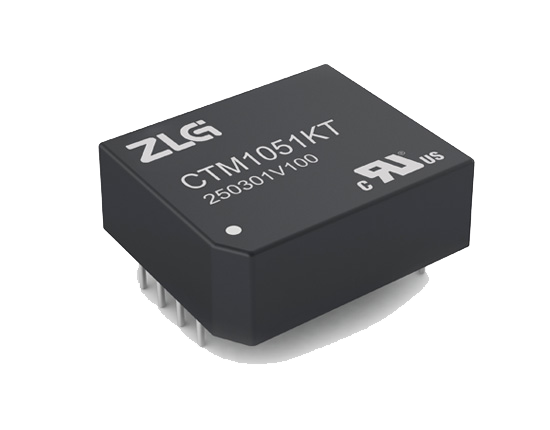

CTM1051K(A)T单路高隔离电压3.3V;5V40K-1M3500110个-40~85资料下载

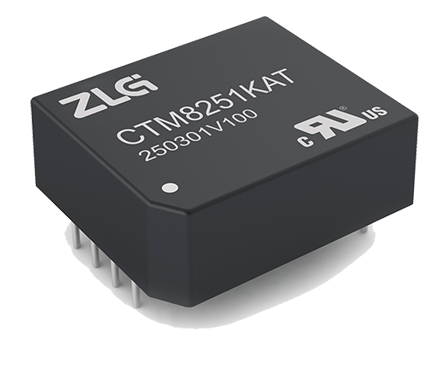

CTM8251K(A)T单路高隔离电压3.3V;5V5K-1M3500110个-40~85资料下载
CTM1051(A)Q器件车规级3.3V;5V40K-1M2500110个-40~105资料下载
CTM(3)5MFDCAN FD隔离3.3V;5V40K-1M2500110个-40~105资料下载
CTM1051(A)HP高浪涌防护隔离3.3V;5V40K-1M2500110个-40~85资料下载
CTM1054T容错隔离CAN5V125K250032个-40~85资料下载

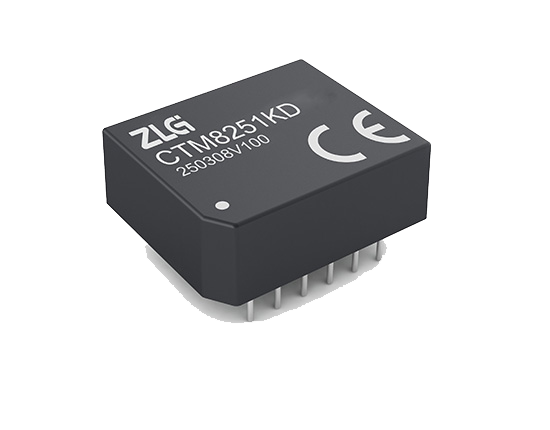

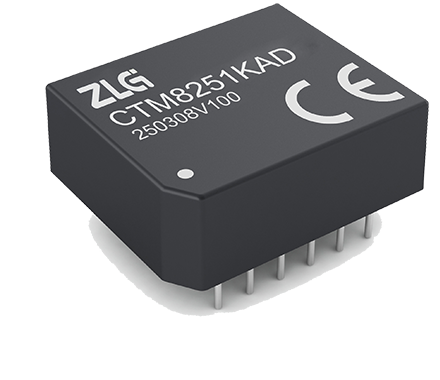

CTM8251K(A)D双路隔离CAN3.3V;5V5K-1M2500110个-40~85资料下载

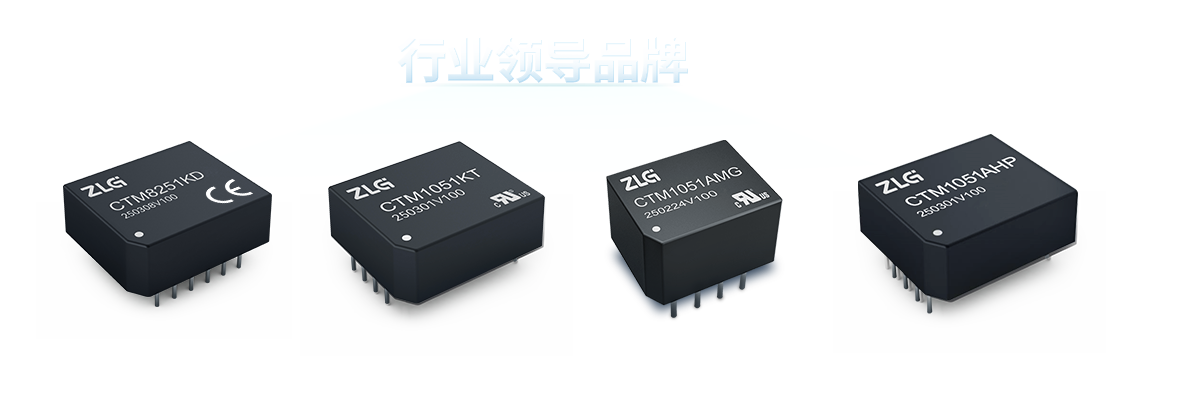

隔离CAN收发器行业领导品牌
致远电子2003年发布国内首款隔离CAN收发器,已有近二十年的CAN总线隔离技术积累。目前CTM系列隔离收发器覆盖
CAN2.0A、CAN2.0B、容错CAN和CAN FD等所有CAN-bus通讯协议,是中国隔离CAN收发器行业领导品牌。
业内首款器件车规级隔离CAN收发器
CTM1051(A)Q是业内首款器件满足AEC-Q100、AEC-Q200车规级标准的隔离CAN收发器,可在复杂恶劣的车载环境中
实现CAN节点通讯隔离,保证CAN总线通信的可靠性。

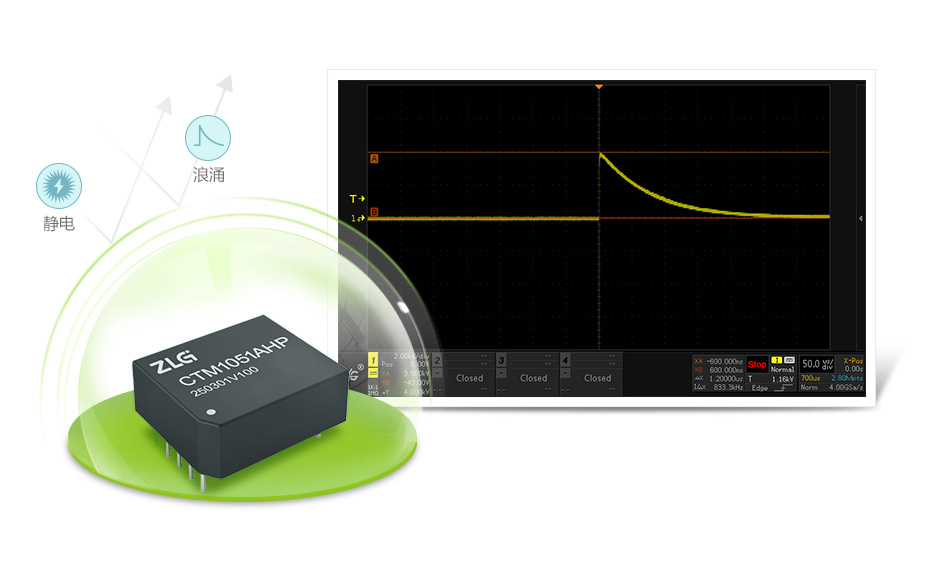

超高静电、浪涌防护等级

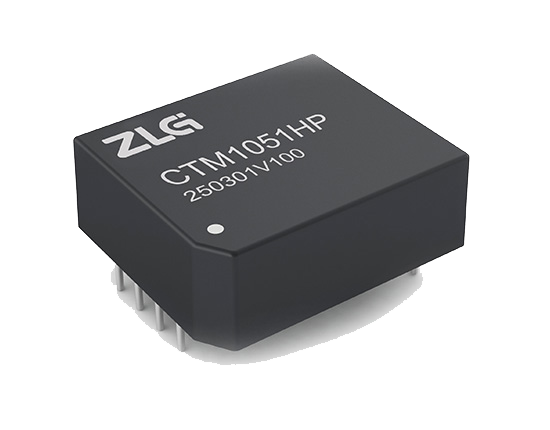

CTM1051(A)HP内部集成高可靠的浪涌防护电路,静电放电抗扰度高达8kV,雷击浪涌抗扰度高达4kV,可有效解决工业现场因静电、
浪涌干扰而导致的通讯异常问题,广泛应用于电机、电力等行业。
支持最新CAN FD协议总线隔离
随着汽车电子、工业自动化的高速发展,CAN总线上的设备数量、数据量都大大增加,给CAN总线带来极大的挑战,为满足更高的带宽及
数据吞吐量,超高速CAN协议——CANFD诞生了。致远电子作为行业领导品牌推出国内首款CAN FD隔离收发器CTM5MFD,
体积小巧,传输速率最高支持5Mbps,是CAN FD隔离应用的理想解决方案。

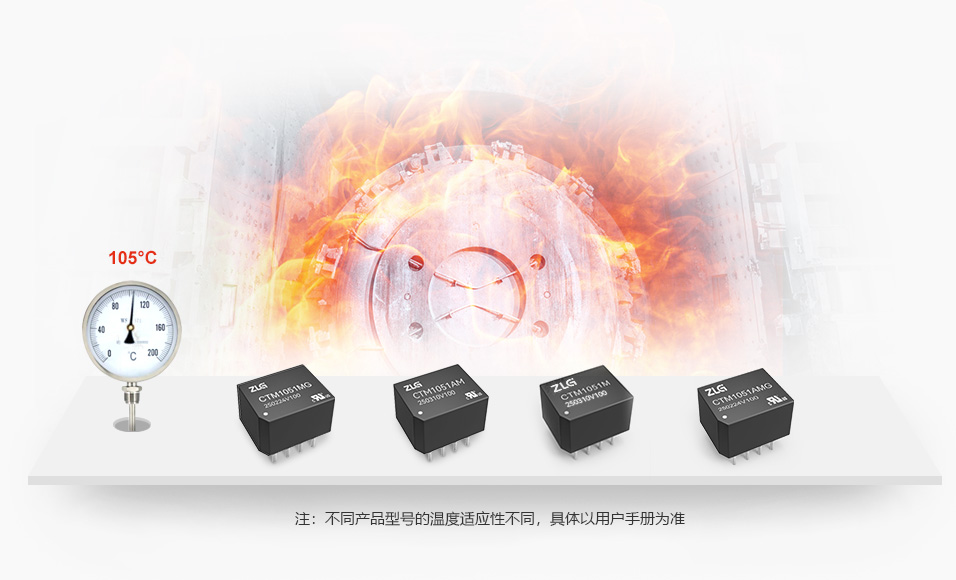

超宽温度适应范围,征服“炎”酷工业现场
CTM系列隔离收发器温度适应范围最高覆盖-40℃~105℃,可满足绝大部分复杂恶劣的工业现场应用要求。

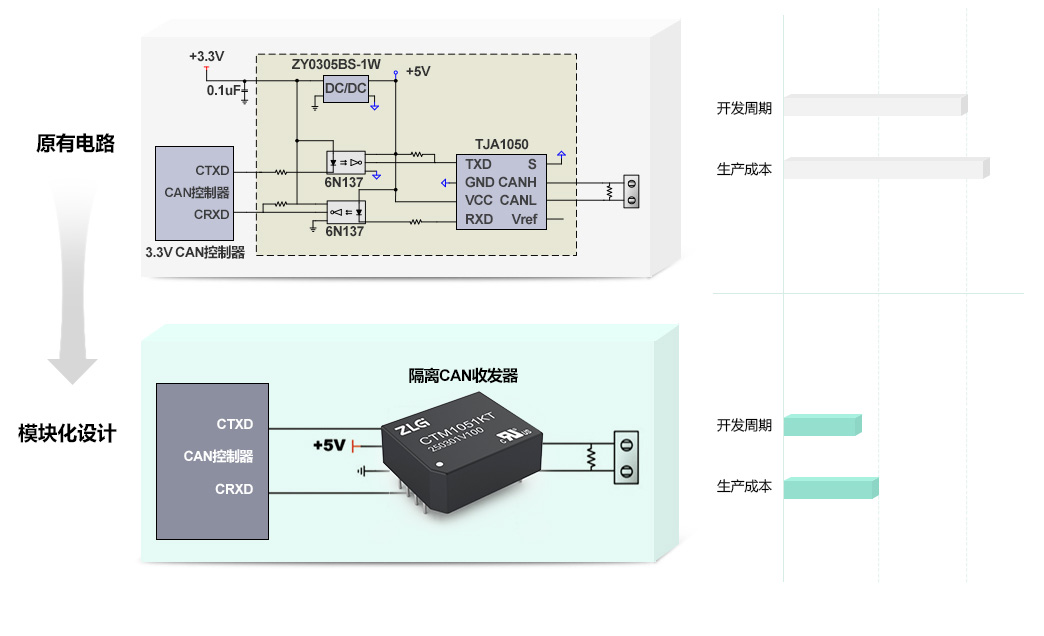

模块化设计,大幅缩短用户开发周期
CTM系列隔离收发器采用成熟可靠的CAN总线隔离技术,与传统分立器件方案相比,产品具备更高的集成度与可靠性,
能够有效提升总线通信防护等级,极大程度降低用户的 采购与生产成本,大幅缩短开发周期。

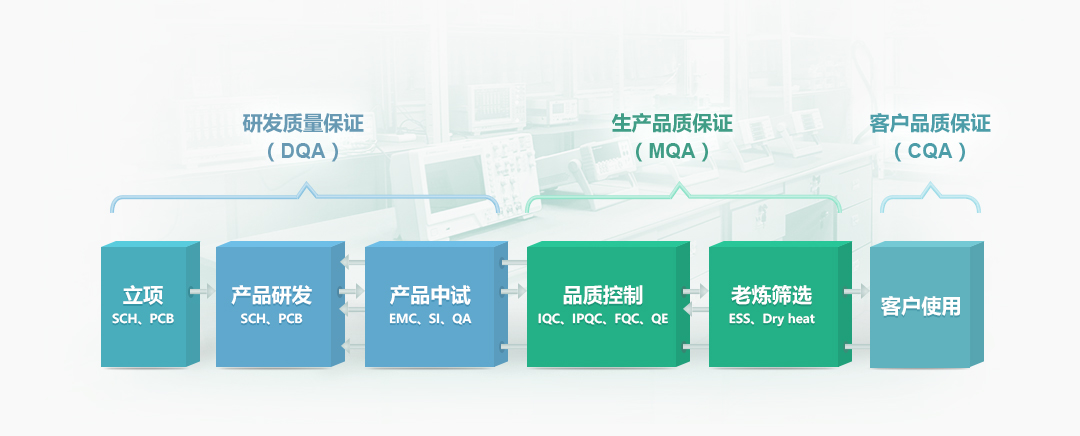

完善的质量保证体系,稳定可靠的性能
致远电子拥有完善的产品质量保证体系,拥有近二十年的CAN总线隔离技术积累,从产品的研发、测试、生产到用户使用
环环相扣,保证CTM系列隔离收发器拥有稳定、可靠的性能。
稳定可靠,应用广泛
CTM系列隔离收发器经过近二十年的市场验证,凭借产品的高稳定性,已广泛应用于汽车电子、工业控制、
轨道交通、仪器仪表、石油化工等工业领域,是国内应用最广泛的隔离CAN收发器。
