示波器设计理念

ZDS系列示波器基于领先的波形捕获和数据挖掘能力,融合行业专家测试经验,面向汽车电子、智能硬件、电源行业推出ZDS5000行业分析型示波器、ZDS4000数据挖掘型示波器,以及ZDS3000、ZDS3000C、ZDS2000C、ZDS1000等系列产品,致力于提升工程师工作效率,让测试变得更加简单。

  • 12bit高速ADC

  • 1GHz带宽

  • 超40种协议解码

  • 电源分析软件

  • 一致性时序分析

  • 以太网分析

  • 分段存储

  • 模板测试

  • 高清显示

  • 远程控制

参数选型

型号 名称 应用场景 带宽 通道数量 最高采样率 ADC位数 最高波形刷新率 最大存储深度 内置信号源

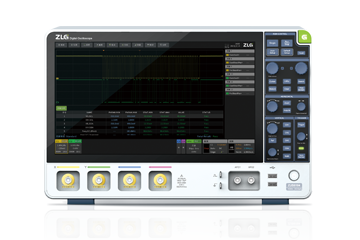

ZUS6000 高精度
智能应用型示波器
高精度测试
电源与功率器件
汽车与智能硬件
自定义智能测试
1GHz
500MHz
4 5GSa/s 12bit 300kwfms/s 500Mpts 2ch
ZDS5054Pro Professional
专业分析型示波器
专业研发测试
汽车电子、医疗器械
轨道交通
500MHz 4 4GSa/s 8bit 1Mwfms/s 512Mpts 2ch

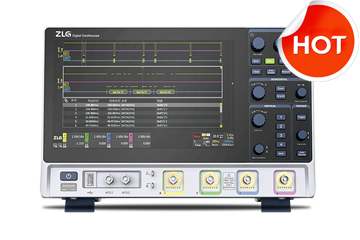

ZDS5054D Digital
智能硬件分析型示波器
专业研发测试
嵌入式智能硬件
消费电子、多媒体
500MHz 4 4GSa/s 8bit 600kwfms/s 512Mpts 2ch

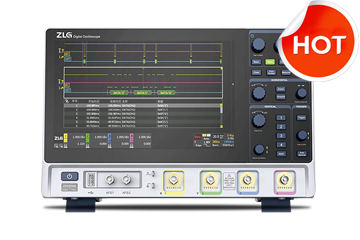

ZDS5054A Analog
电源分析型示波器
专业研发测试
开关电源、通信电源
电源适配器
500MHz 4 4GSa/s 8bit 330kwfms/s 250Mpts 2ch
ZDS4000 数据挖掘型示波器 通用研发测试 200MHz
350MHz
500MHz
4 4GSa/s 8bit 1Mwfms/s 512Mpts --

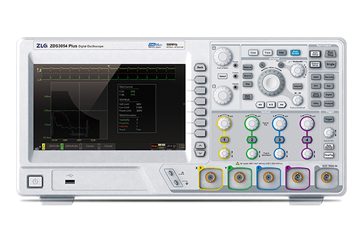

ZDS3000 通用分析型示波器 通用研发测试 200MHz
350MHz
500MHz
4 4GSa/s 8bit 330kwfms/s 250Mpts --
ZDS3024C 电源测试专用型示波器 电源专用测试 200MHz 4 2GSa/s 8bit 150kwfms/s 250Mpts --

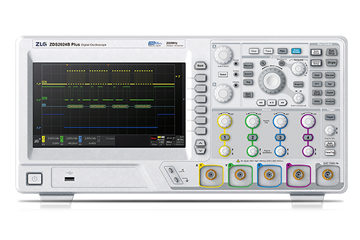

ZDS2000C Plus 通用分析型示波器 通用研发测试 200MHz 4 2GSa/s 8bit 150kwfms/s 250Mpts --

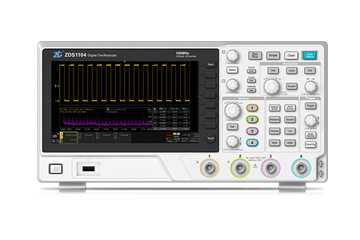

ZDS1000 基础分析型示波器 基础波形分析 100MHz 4 1GSa/s 8bit 50kwfms/s 28Mpts --
