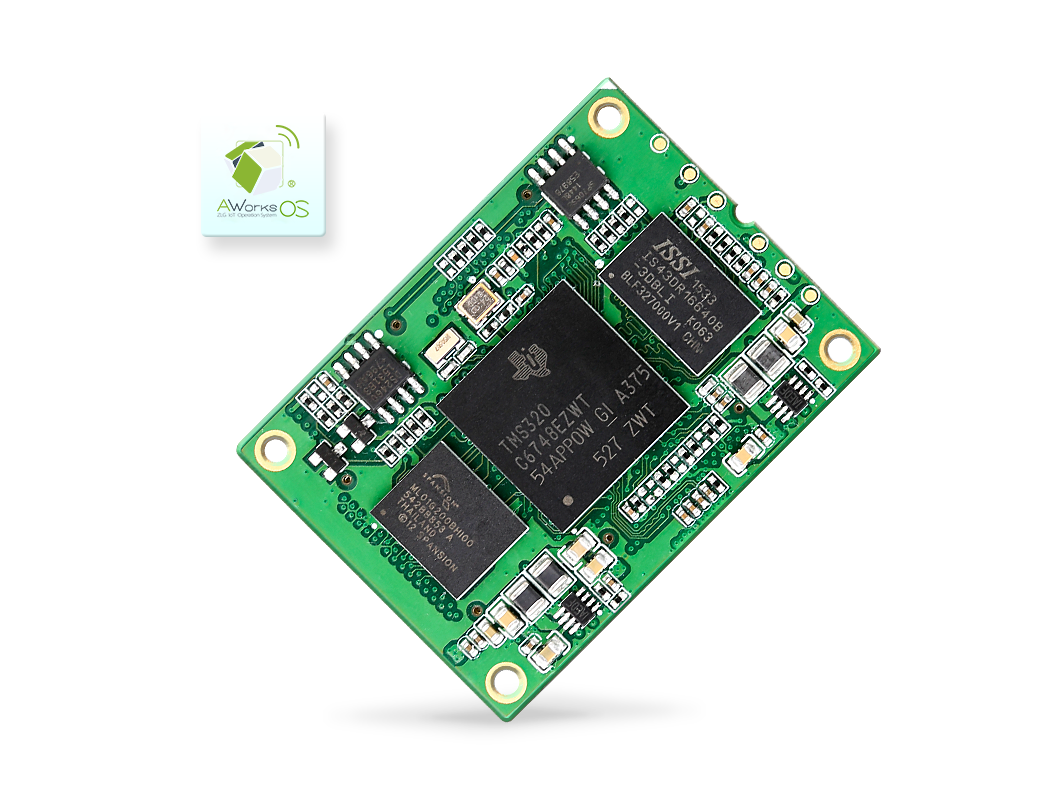

AW6748系列核心板

AW6748系列核心板基于TI公司TMS32C6748高性能DSP处理器,搭载先进的AWorks OS操作系统,拥有完善数据加密与灵活的连接选项。适用于快速开发一系列最具创新性的应用,如微机保护、机器视觉、虹膜扫描以及便携式医疗设备等。

选型表

产品型号 AW6748-128 AW6748-64F128
操作系统 AWorks AWorks
处理器 TMS320C6748 TMS320C6748
主频 375MHz 375MHz
运行内存 128MB 64MB
电子硬盘 128MB 128MB
硬件加密 支持外部加密芯片 支持外部加密芯片
独立看门狗 支持 支持
显示接口 16位 RGB(565)分辨率高达1024×1024 16位 RGB(565)分辨率高达1024×1024
EMIF-A总线 支持 支持
UPP接口 支持 支持
USB 1路OTG、1路HOST 1路OTG、1路HOST
串口 2路(最高3路) 2路(最高3路)
以太网 1路 1路
音频接口 1路(复用) 1路(复用)
SPI 1路(最高2路) 无(最高1路)
I2C 1路 1路
SDIO 2路 2路
PWM 1路(最高2路) 1路(最高2路)
GPIO 19路(最高120路) 19路(最高120路)

面向组件,面向框架的编程方法

AW6748系列核心板搭载轻量级操作系统AWorks OS,该系统平台最大的特点是提供了标准化的硬件扩展接口和标准化的软件接口,用户无需关心与MCU、OS有关的任何知识,只要会C语言就能将需求开发成产品。基于AWorks平台的应用软件,无论MCU如何改变均可复用!

AWorks OS架构

AW6748系列核心板搭载的AWorks OS系统的设计宗旨是“软件定义一切”,AWorks OS使应用与平台彻底分离,提供了大量高质量的组件,这些组件都是可剪裁、可配置的,同时提供了图形化配置工具。开发者无需关心与MCU、OS有关的知识,只要会C语言就能将需求开发成产品,尽最大努力让应用开发人员将主要精力集中在需求、算法和用户体验等业务逻辑上。

强劲的定点与浮点运算能力

AW6748系列核心板使用TI的TMS320C6748高性能DSP处理器,支持定点与浮点运算功能,高达3648MIPS的数据处理能力。

丰富的总线接口

AW6748系列核心板集成USB、串口、网口、EMA总线和UPP总线等接口,快捷实现外设扩展,高效完成数据通信。

超小体积,应用更加灵活

AW6748系列核心板采用 35mm * 48mm 小体积,可灵活嵌入到应用系统当中。

不惜工本,只为品质

CPU、DDR2、Flash、晶振、电感、电容、WDT等均采用工业级器件;采用一体成形电感,全封闭+磁屏蔽,有效减低电磁干扰; 采用广濑板对板连接器,结构稳定性、抗氧化性、抗腐蚀性更强,延展性、导电性、高速信号传输性能更强。

工控评估套件

EPC-AW6748I 是用于AW6748系列核心板的评估套件, 它将AW6748核心板的串口、USB、网口、总线等功能接口全部引出,方便开发者更快速的开始软件设计。

进一步了解所有扩展板  >

优质工业品质,适用行业广泛

AW6748系列核心板凭借其强大的运算能力,几乎渗透到我们的各个工业应用领域。从高端仪器、通讯系统、图像处理、数控系统,它的身影无处不在。

丰富的软硬件参考资料

提供丰富的光盘资料,配套软硬件设计指导书、参考图纸、软件API、评估Demo等,协助开发者快速完成产品设计。
