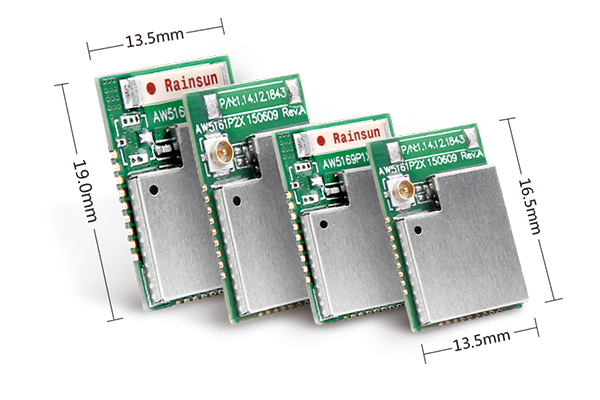

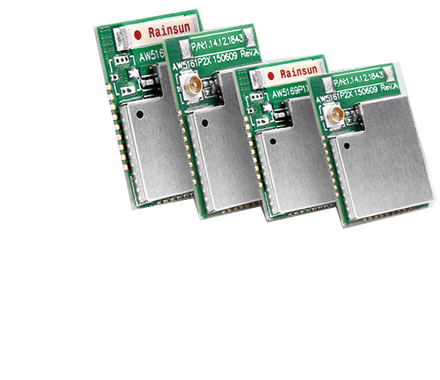

Nano型zigbee无线模块

系列型号:AW516X

AW516x是广州致远电子基于NXP JN5168无线微控制器开发的一系列低功耗、高性价比的zigbee模块,并提供一个完整的基于IEEE802.15.4标准ISM频段的应用集成方案。

产品经过系列权威射频仪器的检验和认证,并结合多年的市场经验和该行业用户的实际需求,将无线产品极复杂的通讯协议集成到内置的MCU中,化繁为简,大幅简化无线产品复杂的开发过程,使您的产品以更低的成本快速投入市场,由于超小的体积和超低功耗设计,在各种智能设备中得到广泛应用。

产品选型

产品型号天线类型发送功率接收灵敏度内置协议产品尺寸(单位:mm)
AW5161P0CF陶瓷天线+2.5dBm-95dBmFastzigbee13.5×16.5
AW5161P0EFIPEX接口+2.5dBm-95dBmFastzigbee13.5×16.5
AW5169P1CF陶瓷天线+8.5dBm-96dBmFastzigbee13.5×16.5
AW5169P1EFIPEX接口+8.5dBm-96dBmFastzigbee13.5×16.5
AW5161P2CF陶瓷天线+20dBm-100dBmFastzigbee13.5×19.0
AW5161P2EFIPEX接口+20dBm-100dBmFastzigbee13.5×19.0

注:AW5169系列支持二次开发协议如下:JenNet-IP,zigbee Smart Energy,zigbee Home Automation,zigbee Light Link,zigbee Remote Control 评估套件:AW516x Demo Board (含两个底板、两片AW5161P2EF模块、两根天线,初次使用强烈建议购买评估底板进行评估测试)

常用配件

zigbee天线5A

TQX-2400B-5B

配件型号zigbee天线-5ATQX-2400B-5B
天线性能指标
频率范围2400-2500MHz
输入阻抗50欧
驻波比1:1.5
增益5dBi
极化垂直
方向性全向
最大功率20W
机械性能
高度115mm
最大直径10mm
最小直径6.0mm
配套馈线SMA连接器(可安装于产品外壳上),
长馈线
SMA连接器(带四脚底座,可安装于PCB上),
短馈线
雷电保护直流接地
备注:以上列出的天线为常用类型,用户需要其它类型的天线,可自行购买,天线性能参数符合上述要求即可

工艺再次迎战,性能再度登峰

ZLG工程师梦寐以求的目标,无非紧跟智能单品的脚步,通过技术的不断改良,采用更小巧的器件,0.6mm高硬度超薄PCB,加以高精度的贴片工艺,使产品性能更加强劲,体积却压缩了48.7%!

无线网络透传协议,赋其灵魂

由于无线协议的复杂性,往往用户自行开发会问题频现,致远结合多年的市场经验和该行业用户的实际需求,将用户80%的实际应用需求,90%的协议研发耗时,提炼成两套实用型组网透传协议100%的呈现给客户。

协议特点

  • 设备启动速度、响应速度、数据传输效率出众
  • 网络容量终端节点数真正达到65535个
  • 终端节点功耗低至100nA,低于目前100%的zigbee模块
  • 支持多级中继功能
  • 网络具备自调整、自修复等特性
  • 支持多路远程IO和远程AD
  • 支持短地址功能,可随用户应用自由修改
  • 具有更大的链路预算

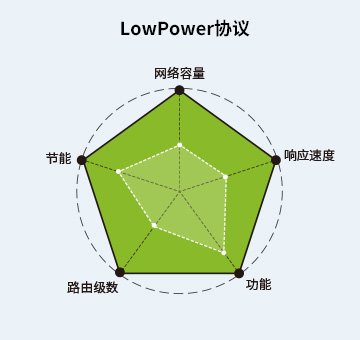

协议特点

  • 专用于终端节点有能耗要求(休眠)且能被控制的应用;
  • 最大节点容量为50个;
  • 终端节点休眠功耗低至700nA;
  • 支持多级中继功能;
  • 模块收到无线信号时,支持输出信号脉冲,可用于唤醒主MCU;
  • 持数据到达保障机制;

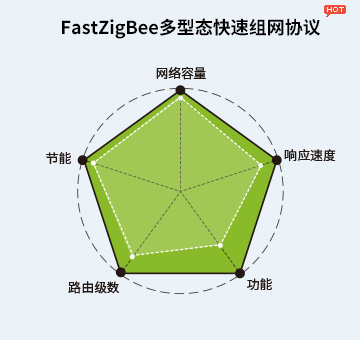

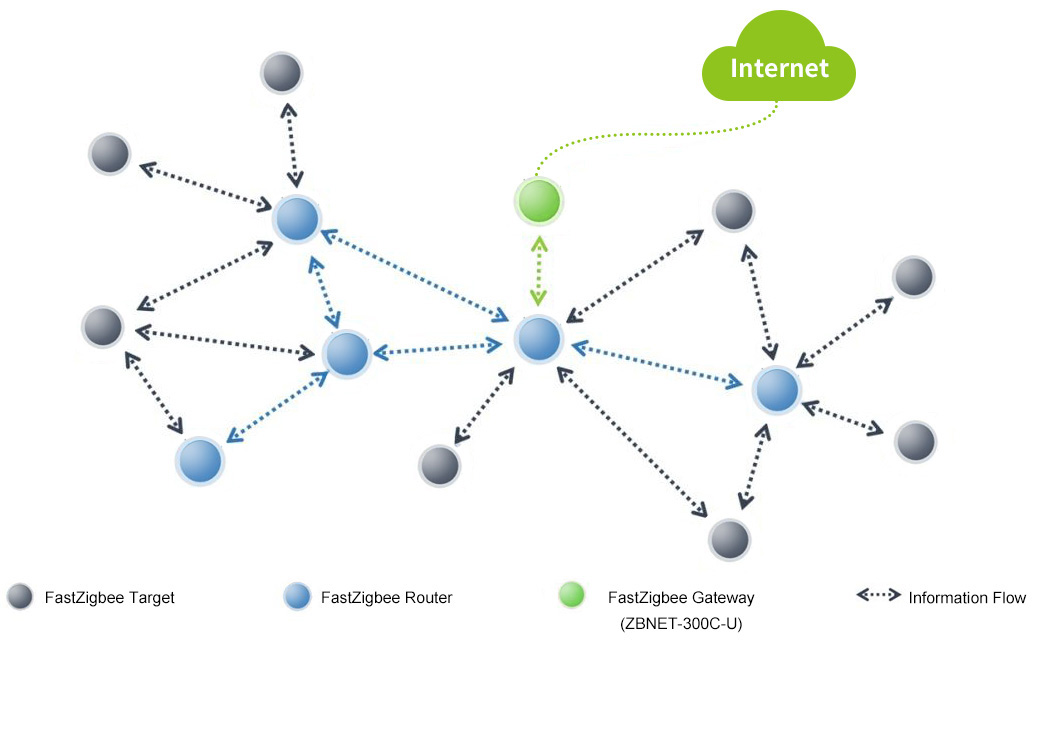

健壮的Fastzigbee组网协议

模块搭载健壮的组网透传协议,可构建多种型态的网络拓扑结构,其最大的特点是实用性极强、传输效率高、性能可靠稳定、二次开发简单、工程布网灵活。

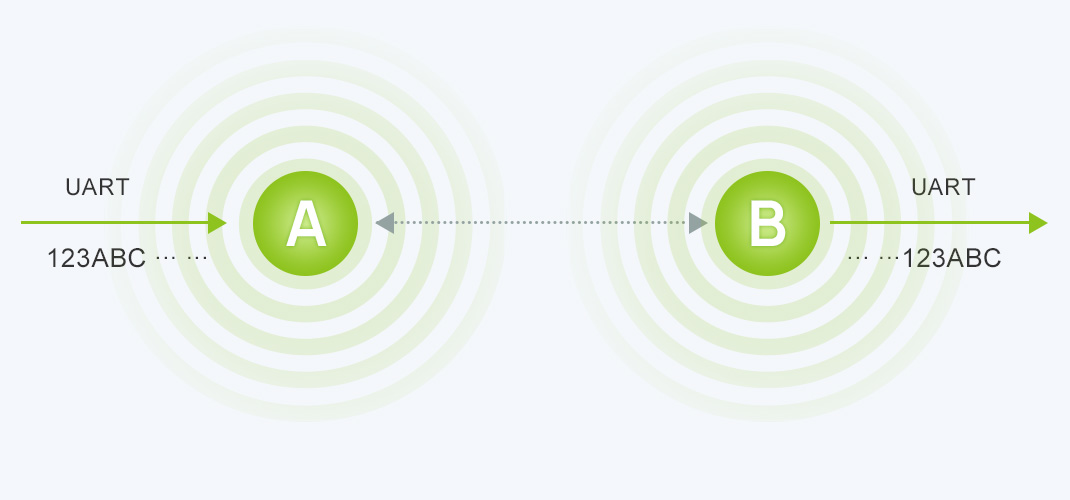

透明传输

Fastzigbee采用全透明传输方式:即发送方发送的数据和接收方接收的数据内容和长度完全一致,相当于一段无形的传输线。

透明传输的优势在于,用户可以在这基础上,创建自己需要的协议格式,使用户不局限于固定使用第三方协议。

细节方能“致远”

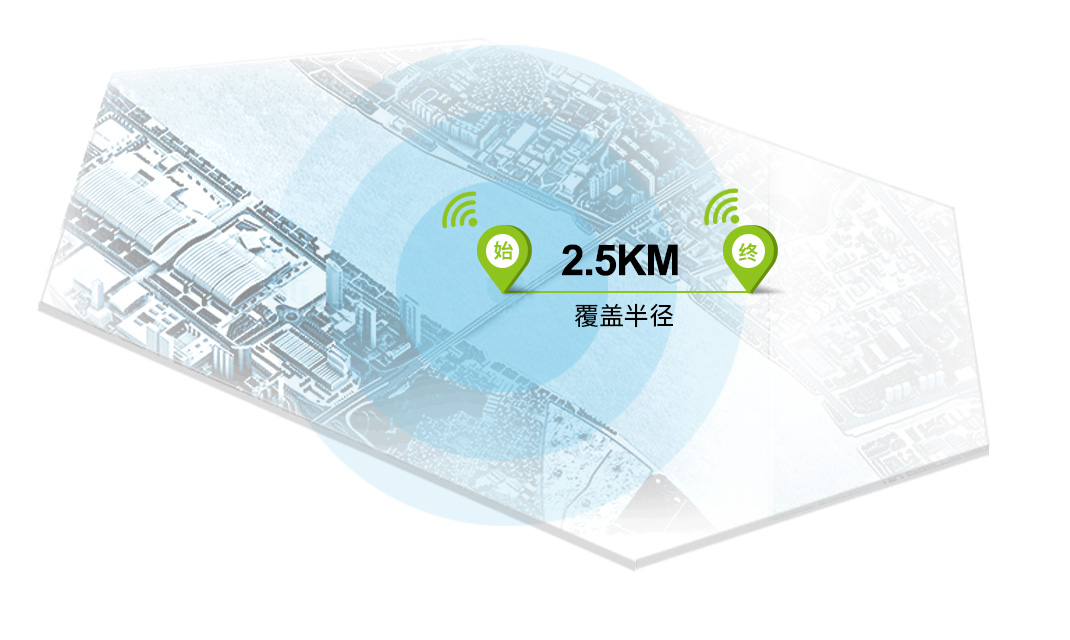

AW516x系列模块通过各类精密仪器的射频参数测试调整,保证了射频收发电路的最优匹配,实测大功率模块最大通信距离超过2Km;

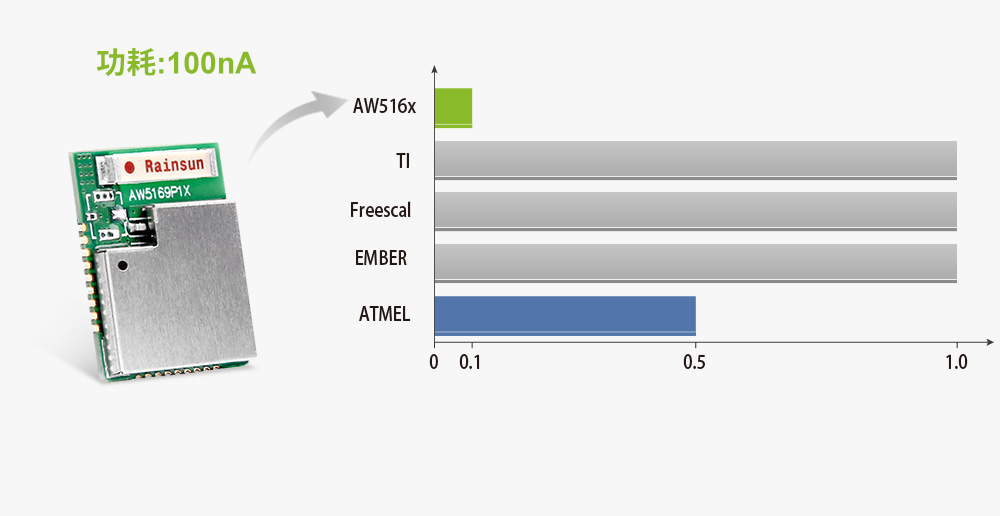

休眠功耗低至100nA

击败当前100%的zigbee模块,模块非常适用于对功耗有较高要求的场合。

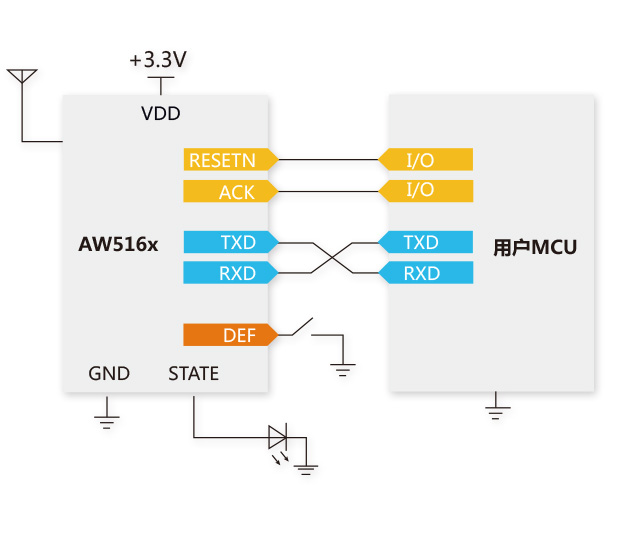

纯串口操作    让设计更简单

模块采用UART串口作为用户MCU控制及透传接口,完全等同于将用户MCU串口无线化。

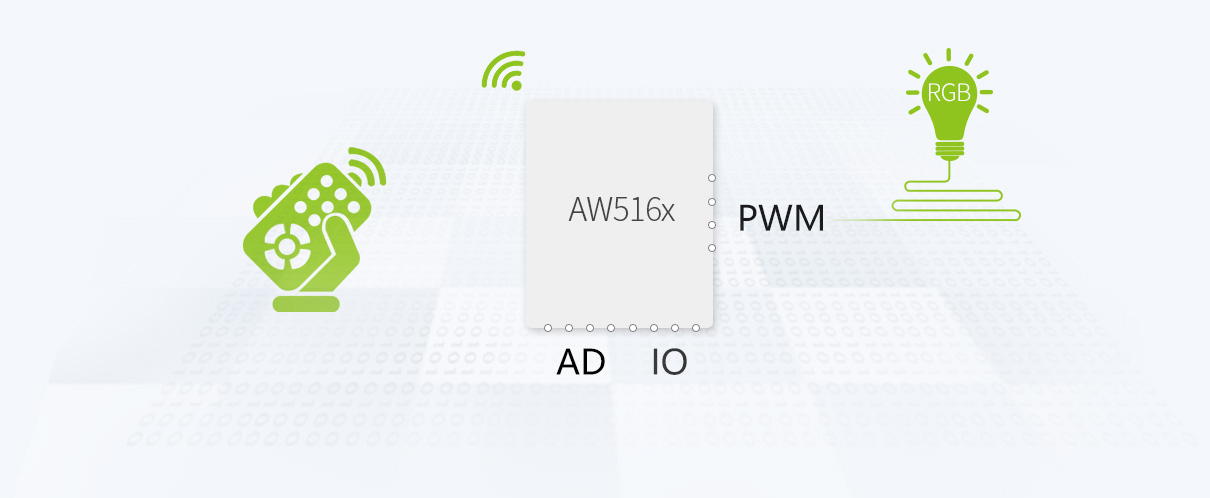

支持多路远程IO/AD/PWM

模块提供多路IO、AD、PWM供用户使用,并且可通过无线方式对其进行远程读取和设置,对于部分较简单的应用场合,无需外加MCU即可对实现需要的功能。

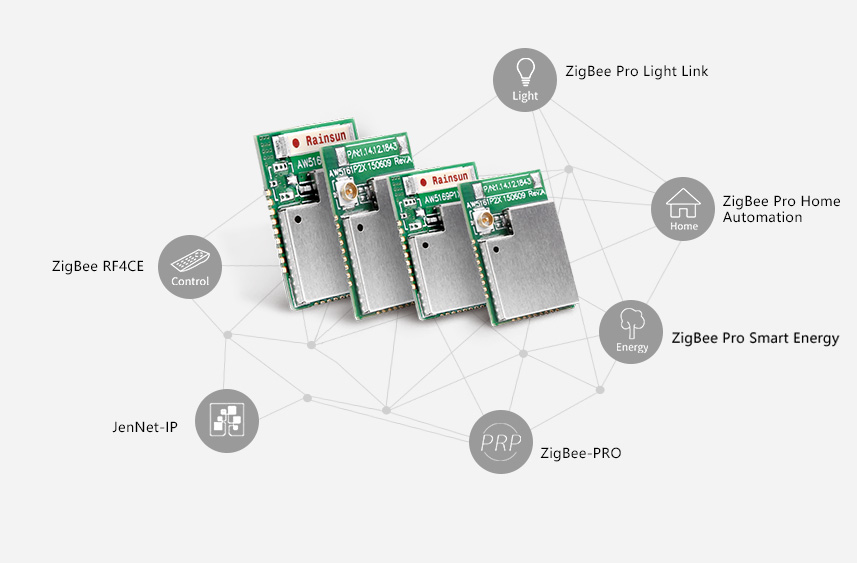

支持多行业无线协议栈

AW516x系列zigbee无线模块不仅支持现成免费的Fastzigbee组网协议,同时支持用户基于标准的zigbee协议栈进行二次开发。

由于zigbee组网协议的复杂性,不建议对协议栈无深入了解的用户自行二次开发。

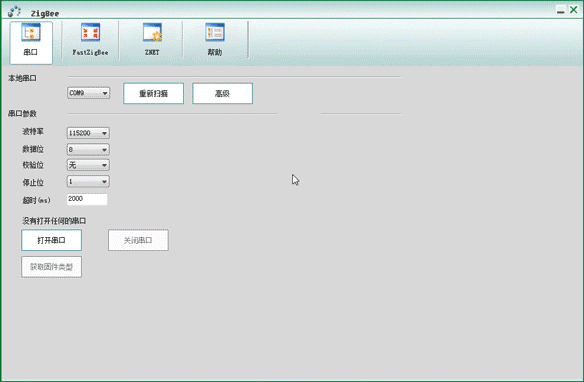

软件参数配置    0代码实现组网

AW516x所有参数均可通过专用的zigbee配置工具配置,无需敲代码,轻松实现zigbee无线组网通信。

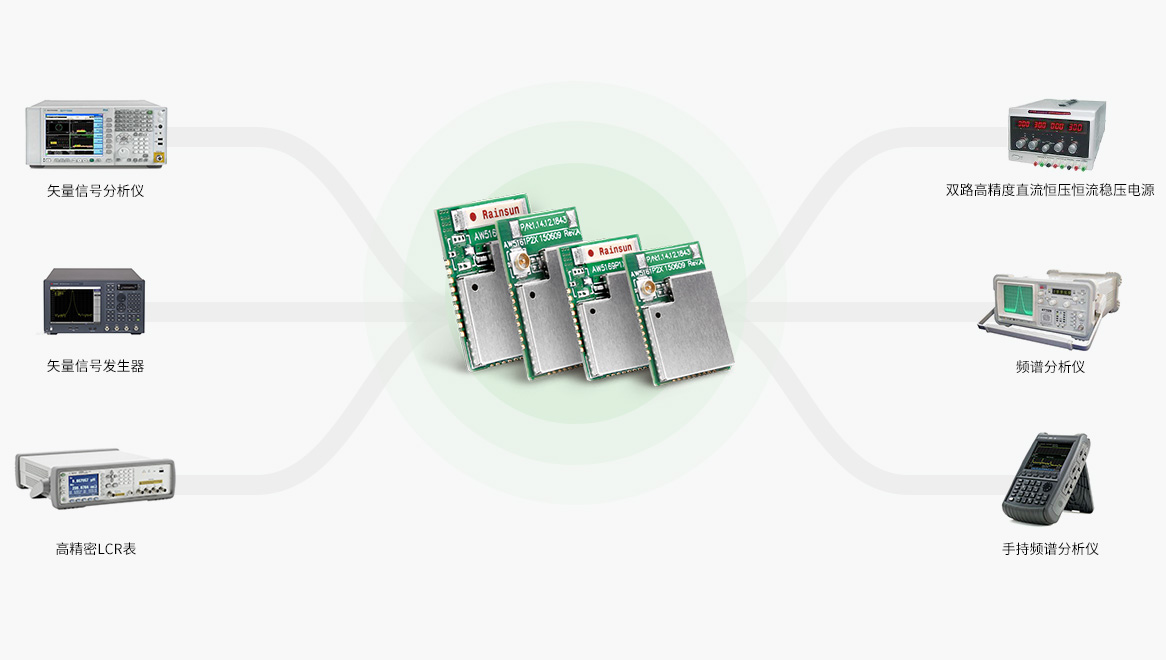

射频模拟实验室,无线通信产品的质量保证

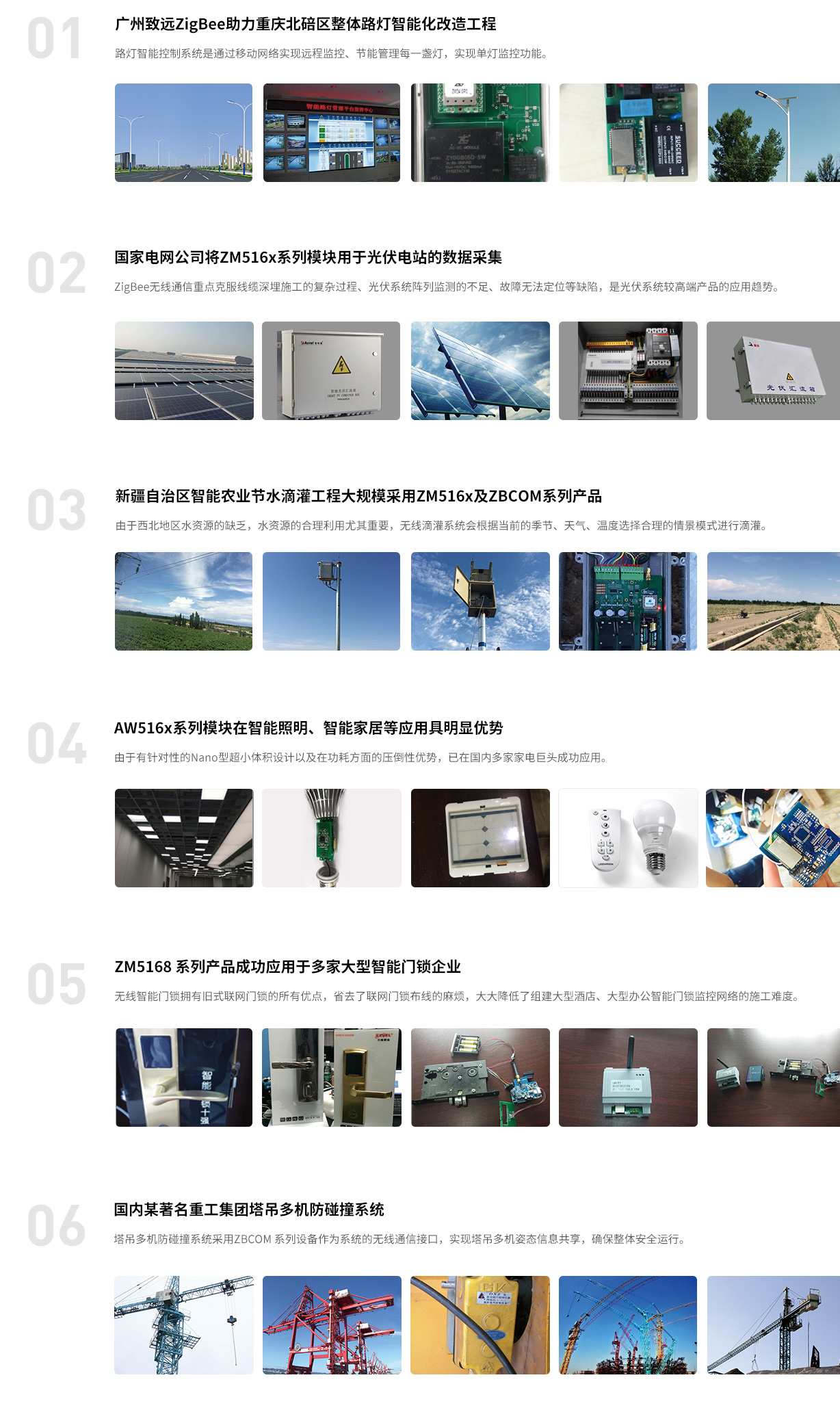

实例现场

实例一:广州致远zigbee助力重庆北碚区整体路灯智能化改造工程

路灯智能控制系统是通过移动网络实现远程监控、节能管理每一盏灯,实现单灯监控功能。

实例二:国家电网公司将ZM516x系列模块用于光伏电站的数据采集

zigbee无线通信重点克服线缆深埋施工的复杂过程、光伏系统阵列监测的不足、故障无法定位等缺陷,是光伏系统较高端产品的应用趋势。

实例三:新疆自治区智能农业节水滴灌工程大规模采用ZM516x及ZBCOM系列产品

由于西北地区水资源的缺乏,水资源的合理利用尤其重要,无线滴灌系统会根据当前的季节、天气、温度选择合理的情景模式进行滴灌。

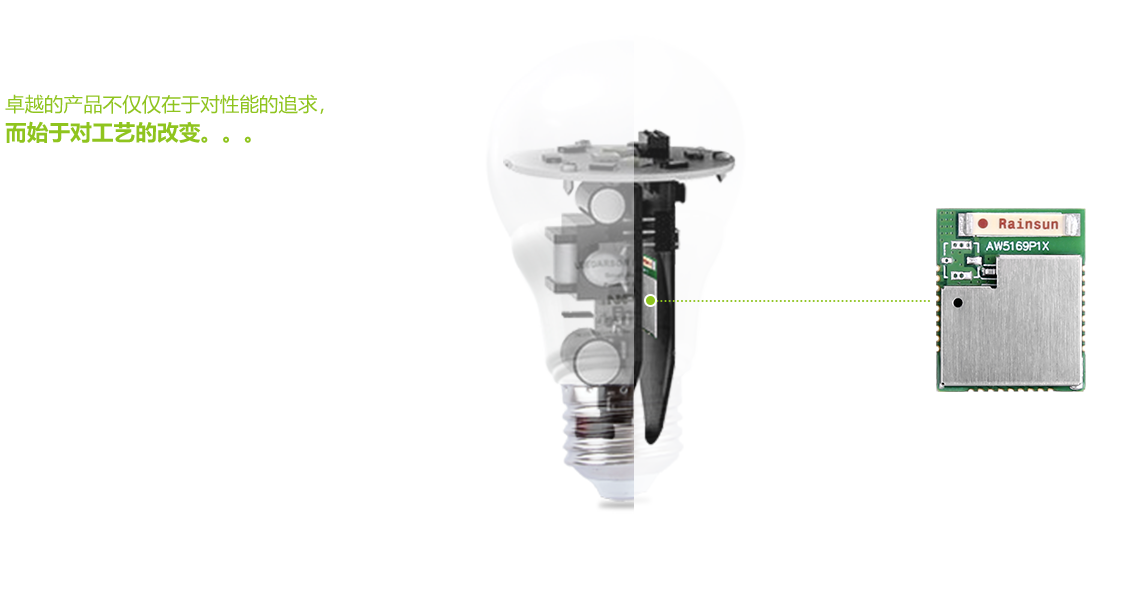

实例四:AW516x系列模块在智能照明、智能家居等应用具明显优势

由于有针对性的Nano型超小体积设计以及在功耗方面的压倒性优势,已在国内多家家电巨头成功应用。

实例五:AW516x 系列产品成功应用于多家大型智能门锁企业

无线智能门锁拥有旧式联网门锁的所有优点,省去了联网门锁布线的麻烦,大大降低了组建大型酒店、大型办公智能门锁监控网络的施工难度。

实例六:国内某著名重工集团塔吊多机防碰撞系统

塔吊多机防碰撞系统采用ZBCOM 系列设备作为系统的无线通信接口,实现塔吊多机姿态信息共享,确保整体安全运行。
