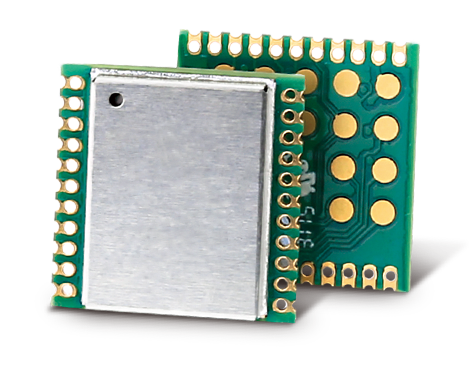

Sub-GHz无线扩频通信模块

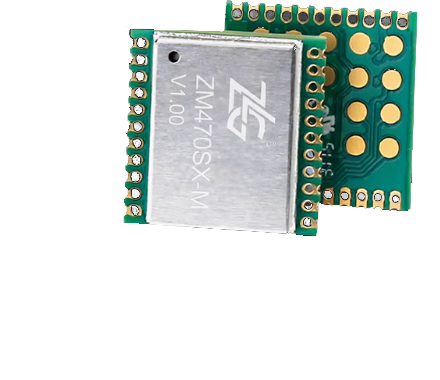

型号:ZM470SX

ZM470SX系列模块是广州致远电子有限公司自主研发的一款工业级射频无线产品。模块采用源自军用战术通信系统的LoRa调制技术设计,完美解决了小数据量在复杂环境中的超远距通信问题。

相较传统调制技术,ZM470SX系列模块在抑制同频干扰的性能方面也具有明显优势,解决了传统设计方案无法同时兼顾距离、抗扰和功耗的弊端。另外,模块集成了+20dBm的可调功率放大器,并可获得超过-148dBm的接收灵敏度,链路预算达到了行业领先水平,针对应用于远距离传输且对可靠性要求极高的场合,该方案是不二之选。

选型表

产品型号频率范围中心频点发送功率接收灵敏度工作温度天线形式封装产品尺寸
(单位:mm)
侧重
ZM433SX-M410~525MHz433MHz5~20dBm-148dBm-40~80°C管脚外接贴片15.0×15.0高性能
ZM470SX-M410~525MHz470MHz5~20dBm-148dBm-40~80°C管脚外接贴片15.0×15.0高性能

评估套件:ZM470SX-DEMO(含两个底板、两个ZM470SX-M模块、两根470MHz天线及相关配件),如需评估ZM433SX-M,可在程序上改动评估板上模块频点至433MHz,并另行更换匹配天线。

其他产品(Semtech SX1212)

产品型号频率范围中心频点发送功率接收灵敏度工作温度天线形式封装产品尺寸
(单位:mm)
侧重
ZM433SX-L410~525MHz433MHz-8.5~12.5dBm-110dBm-40~80°C管脚外接贴片15.0×15.0低功耗
ZM470SX-L410~525MHz470MHz-8.5~12.5dBm-110dBm-40~80°C管脚外接贴片15.0×15.0低功耗

评估套件:ZM433SX-L-DEMO(含两个底板、两个ZM433SX-L模块、两根433MHz天线及相关配件),如需评估ZM470SX-L,可在程序上改动评估板上模块频点至470MHz,并另行更换匹配天线。

其他产品(Silicon  Labs  SI443x)

产品型号频率范围中心频点发送功率接收灵敏度工作温度天线形式封装产品尺寸
(单位:mm)
侧重
ZM433S-M425~450MHz433MHz1~20dBm-121dBm-40~75°C管脚外接贴片15.0×15.0低成本
ZM470S-M450~490MHz470MHz1~20dBm-121dBm-40~75°C管脚外接贴片15.0×15.0低成本
ZM470S-A450~490MHz470MHz1~20dBm-121dBm-40~75°C弹簧天线贴片16.5×26.0高性价
ZM470S-B450~490MHz470MHz1~20dBm-121dBm-40~75°CSMA接口贴片16.5×26.0高性价
ZM470S-C450~490MHz470MHz1~20dBm-121dBm-40~75°CIPEX接口贴片16.5×26.0高性价
ZM470S-D450~490MHz470MHz1~20dBm-121dBm-40~75°C弹簧天线直插18.5×31.5高性价

评估套件:

ZM433S-M-DEMO(含两个底板、两个模块、两根天线及相关配件,适用于M)

ZM470S-DEMO(含两个底板、两根天线及相关配件,模块需选配,适用于ABCD)

初次使用强烈建议购买评估套件进行初步评估测试

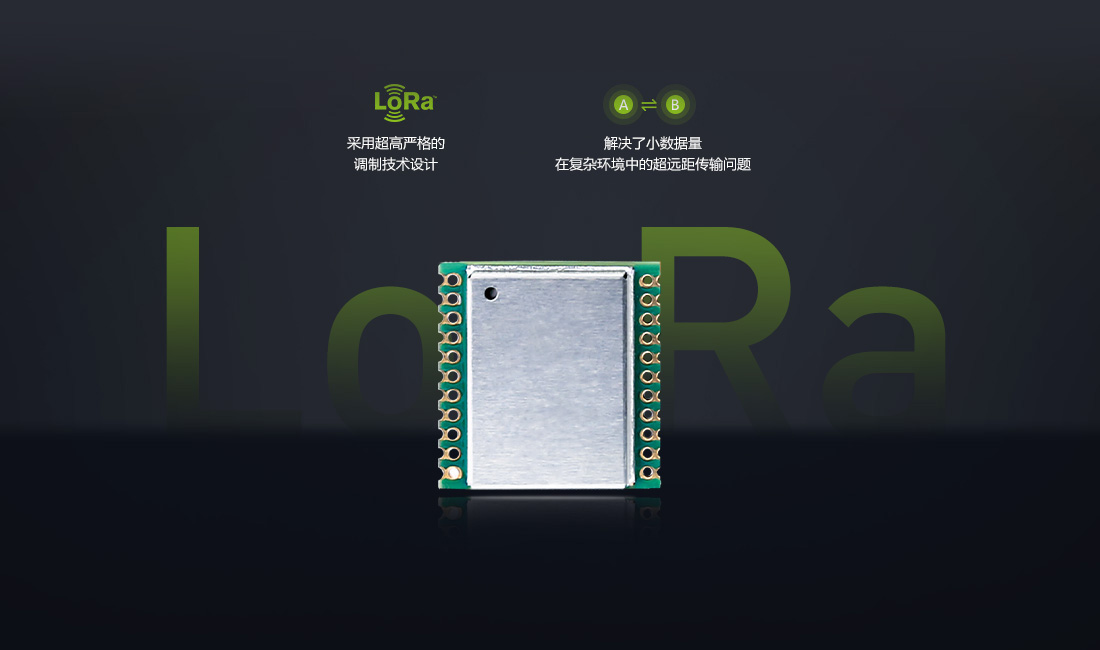

军用LoRa调制技术,强劲出众
  • 采用军用的调制技术设计
  • 解决了小数据量在复杂环境中的超远距传输问题
高达-148dBm的接收灵敏度
LoRa调制技术对信号进行独有的频谱扩宽处理,可获得超过-148dBm的接收灵敏度,链路预算达到了行业领先水平,针对应用于远距离传输且对可靠性要求极高的场合,该方案是不二之选。
发射功率多级可调
模块集成了最大+20dBm的功率放大器,并提供5~20dBm@Step 1dB多个可调的功率等级,用户可根据应用环境的不同,自由调整信号的覆盖范围。

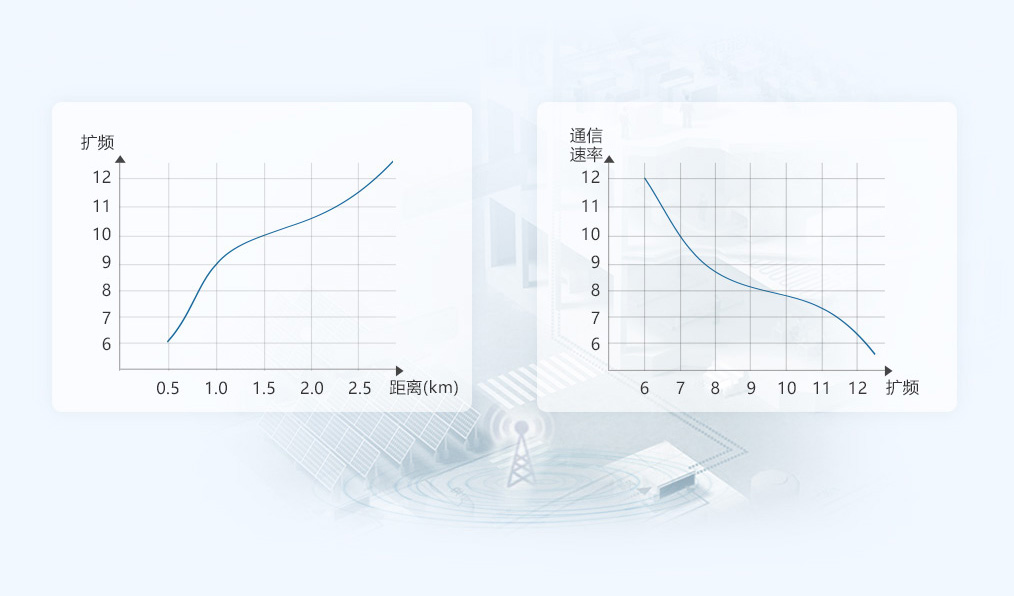

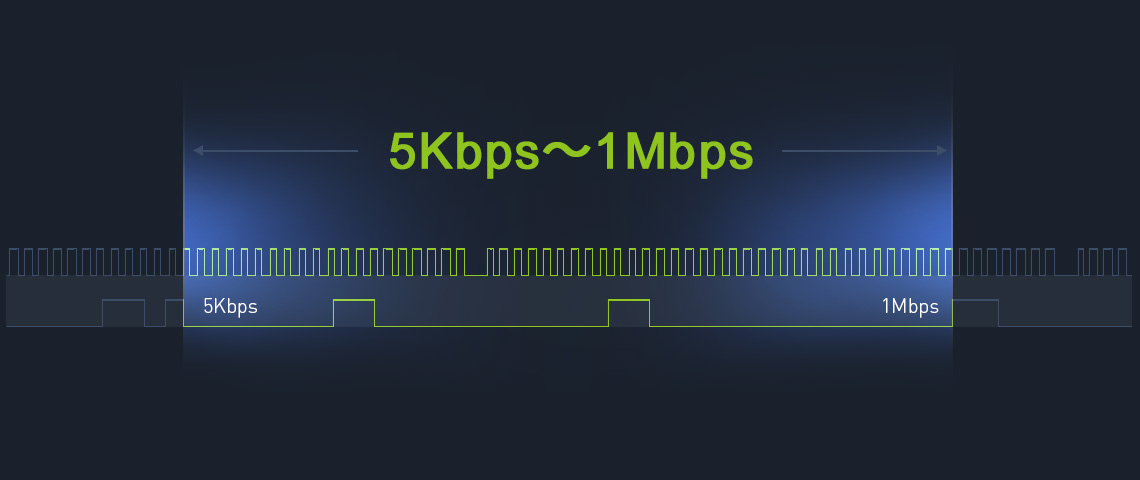

灵活可调的扩频因子
模块可以通过调整扩频因子(数值为6~12)、调制带宽及纠错率等变量,在通信速率及传输距离和抗干扰特性之间取得更好的平衡;

在发射功率一定时,通常扩频因子被设置得越大,模块可获得的接收灵敏度就越高,通信距离将越远,但会同时导致通信速率降低。

优良的抗扰特性
LoRa调制解调器集成扩频调制及出色的前向纠错技术,甚至能将数据从噪声中(负信噪比)提取出来,相较传统的FSK或OOK调制技术相比,极大的提高了链路的鲁棒性。

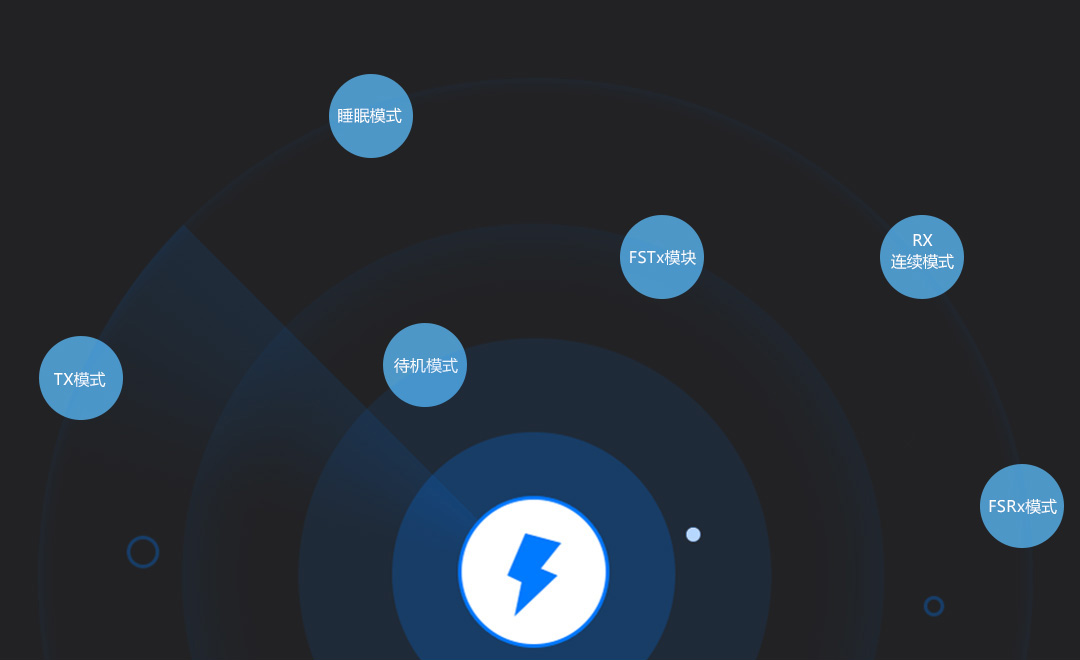

支持多种低功耗操作模式
用户可自由操控模块内部功能部件的启用和关闭,支持多种休眠和待机模式,让能耗和性能得到更加细化平衡。

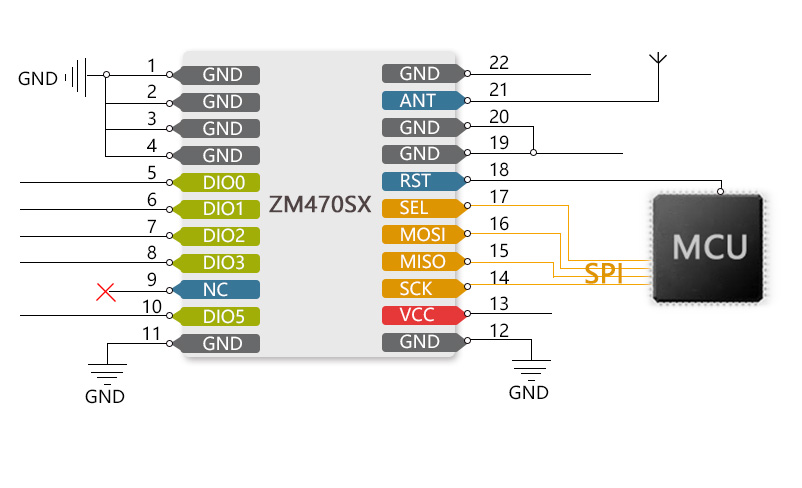

模块接口资源
ZM470SX系列模块采用SPI接口作为从机与用户MCU连接,天线从模块管脚引出,用户可根据产品的实际需求外接各种形式的天线。

模块出厂默认不带天线,用户在使用非标准接口的天线时,请注意与产品外壳和结构的匹配,必要时可联系我司,借助射频模拟实验室进行匹配调试。

符合ISM免费频段标准
模块支持频率范围410~525MHz,涵盖经国际许可的免费通用频段。
支持多种调制方式
除支持LoRa扩频调制方式外,模块同时还支持其他多个标准的调制方式如FSK/GFSK/MSK/GMSK/OOK,且可在休眠模式下相互切换,结合起来既实现了远距离调制能力又能使用标准的FSK或OOK调制技术。

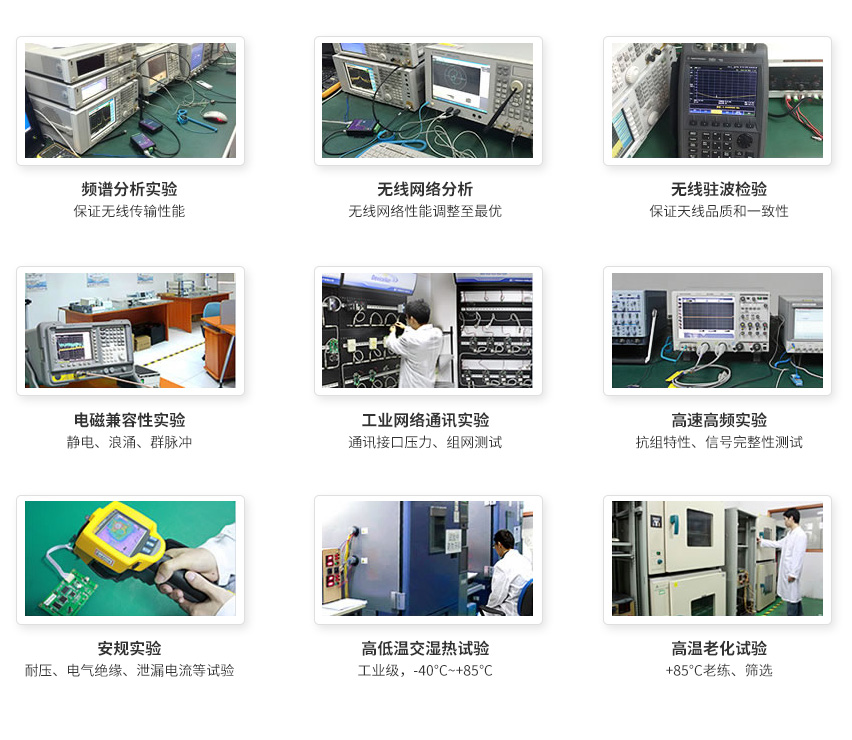

射频模拟实验室,无线通信产品的质量保证
  • 频谱分析试验

    保证无线传输性能
  • 无线网络分析

    无线网络性能调整至最优
  • 天线驻波检验

    保证天线品质和一致性
  • 电磁兼容性实验

    静电、浪涌、群脉冲
  • 工业网络通讯实验

    通讯接口压力、组网测试
  • 高速高频实验

    阻抗特性、信号完整性测试
  • 安规实验

    耐压、电气绝缘、泄漏电流等试验
  • 高低温交湿热试验

    工业级,-40℃~+85℃
  • 高温老化实验

    +85℃老炼、筛选
