功能特点
VBNET-4302
- 支持4路100/1000BASE-T1端口之间,以及2路RJ45端口之间报文路由转发和监听;
- 支持4路100/1000BASE-T1端口任意组合,实现数据转发;
- 支持镜像时的MAC过滤;
- 支持动态、静态配置 MAC地址转发列表;
- 支持802.1q(VLAN),802.1AS Q in Q(Double VLAN)设置;
- 支持IP/MAC地址映射;
- 支持TC10睡眠唤醒;
- 支持车载以太网自适应或手动配置主从/连接速度;
- 支持通过PC以太网对设备功能进行配置,包括100/1000BASE-T1端口的Master/Slave模式、数据转发的端口组合、镜像端口组合和 Enable/Disable 使能等;
- 集成2路CAN FD通道,自带软件终端电阻,支持CAN FD和以太网的数据转换;
- 微秒级时延动态监测100/1000BASE-T1节点间的全双工通信数据;
- 支持LED指示灯显示100/1000BASE-T1的Master/Slave模式、链接状态和数据运行状态等;
- 可通过按键复位设备和重置默认设置;
- 车规级车载以太网连接器,使能够在台架和车上连接稳定可靠;
- 9~48V 宽电压供电,满足多场合电源应用;
- 工作温度:-40~+85℃。

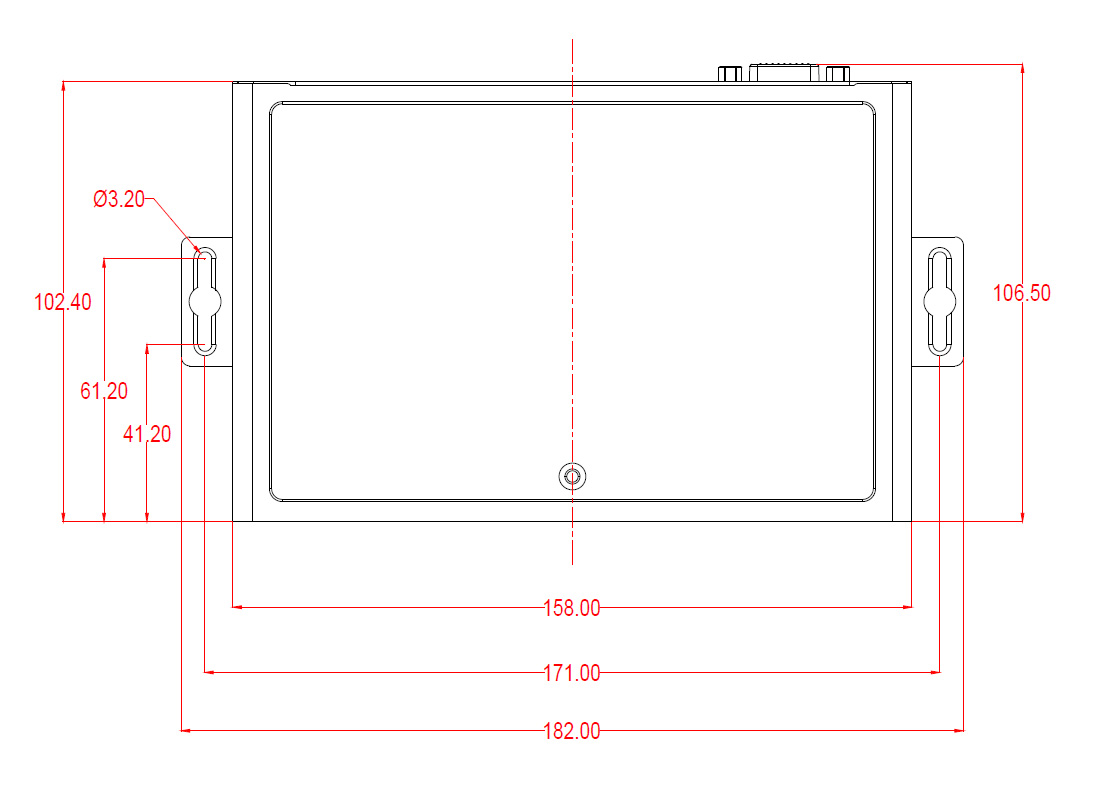

尺寸图

配件清单
配件清单仅供参考,请以实物为准
VBNET-4302装箱单 | ||||
---|---|---|---|---|
序号 | 名称 | 数量 | 单 位 | 备注 |
1 | VBNET-4302设备 | 1 | 台 | |
2 | 3.81-3P端子 | 1 | 个 | |
3 | 以太网通讯线缆 | 1 | 条 | |
4 | 12V电源适配器 | 1 | 个 | |
5 | 电源转接丝 | 1 | 条 | |
6 | 金属挂件 | 2 | 个 | |
7 | 公制螺丝 | 8 | 颗 | |
8 | DB9-OPEN4转接板 | 1 | 个 | |
9 | 合格证 | 1 | 张 |
