EtherCAT-Analyzer是一款高性能实时以太网分析仪,其具有网络帧统计(流量、转发延时、错误帧、周期抖动)、网络帧时间分析、网络帧内容分析、GPIO事件分析以及帧数据存储等功能。

该设备有4个以太网监控端口,能够同时分析记录最多2个独立的实时以太网连接。设备在硬件上集成了内部直通测试访问点,由完全的被动监听操作,保证了零延迟无损抓包。EtherCAT–Analyzer通过标准千兆网口连接至电脑,可与自主开发的NetAnalyzer网路分析工具进行实时网络数据解析,同时也支持写入数据到虚拟网卡。

选型表

EtherCAT-Analyzer

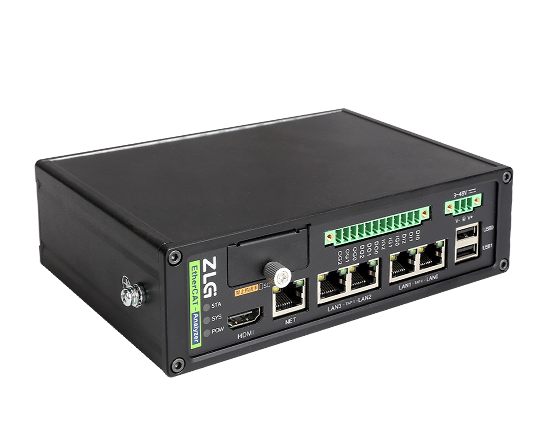

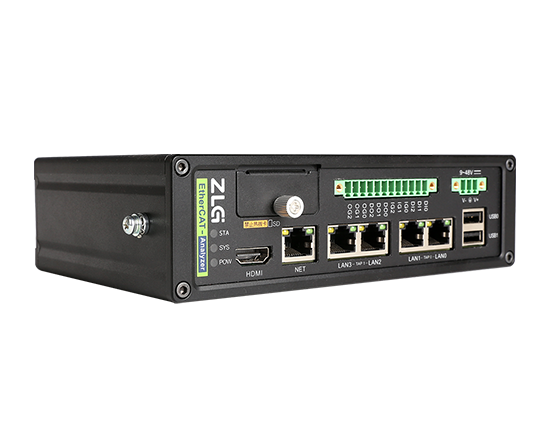

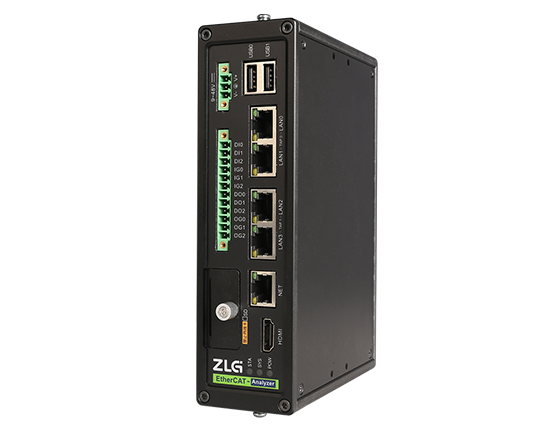

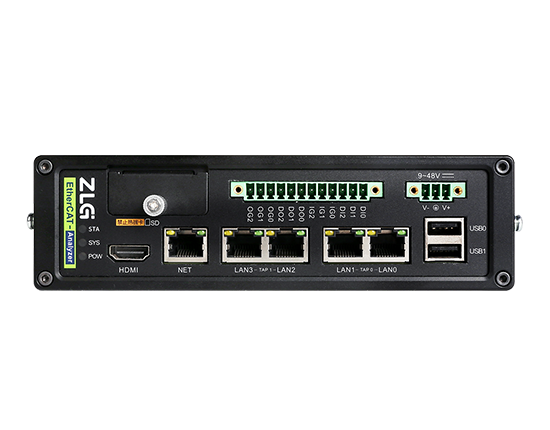

实物图性能特色高性能工业级EtherCAT网络分析仪,实时分析网络状态
EtherCAT路数4普通以太网路数1
以太网接口形式RJ45USB接口数2
HDMI接口数1SD接口数1
DI/DO路数6EtherCAT速率100M
普通以太网速率100M/1000M主频766MHz
时间戳分辨率±2.5ns转发延迟<1ns
供电电压9~48V额定功耗7W
电气隔离工业级
外壳金属工作温度-40°C~+85°C
存储温度-40°C~+85°C物理尺寸179mm x131.5mm x50.4mm
EtherCAT速率100M是否可提供定制欢迎
开发文档

一站式EtherCAT网络分析解决方案

EtherCAT-Analyzer是一款高性能实时以太网分析仪,可快速实现EtherCAT分析功能。设备集成4个以太网监控端口,能够同时分析记录最多2个独立的实时以太网连接。设备在硬件上集成了内部直通测试访问点,由完全的被动监听操作,保证了零延迟无损抓包。

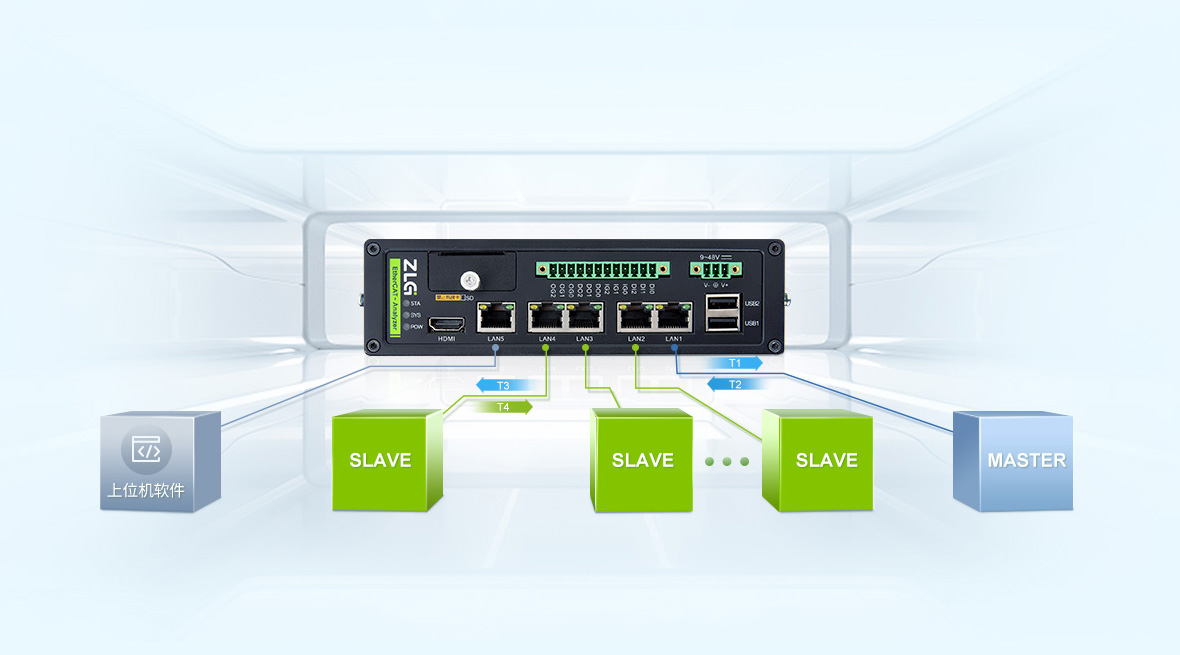

<1ns的转发延迟,精准评估主站周期

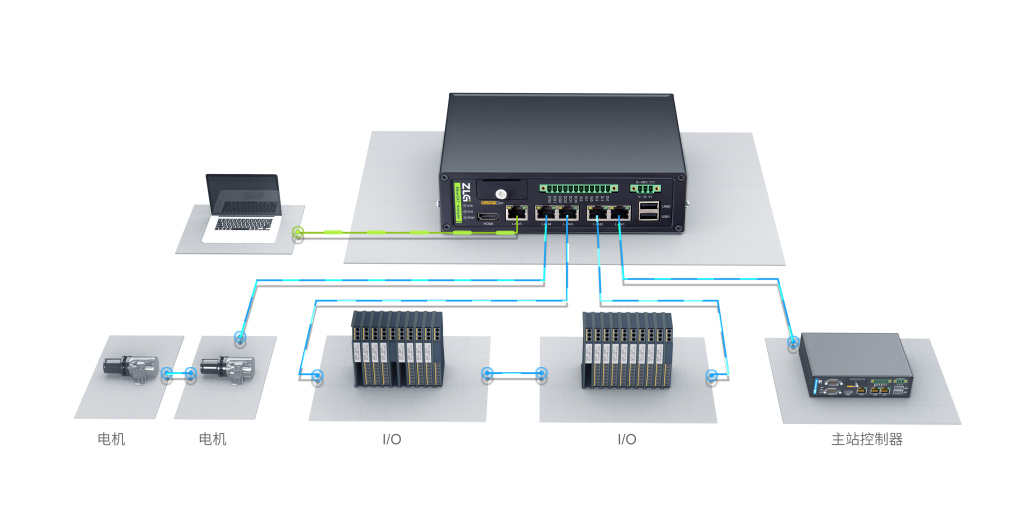

EtherCAT分析仪支持四个端口的帧转发时间分析,在多节点的EtherCAT网络中,通过分析所有节点帧传输总延时,评估得出主站周期取值,同时可检测出某一延时比较大的节点。

直观的数值曲线,助力定位算法瓶颈

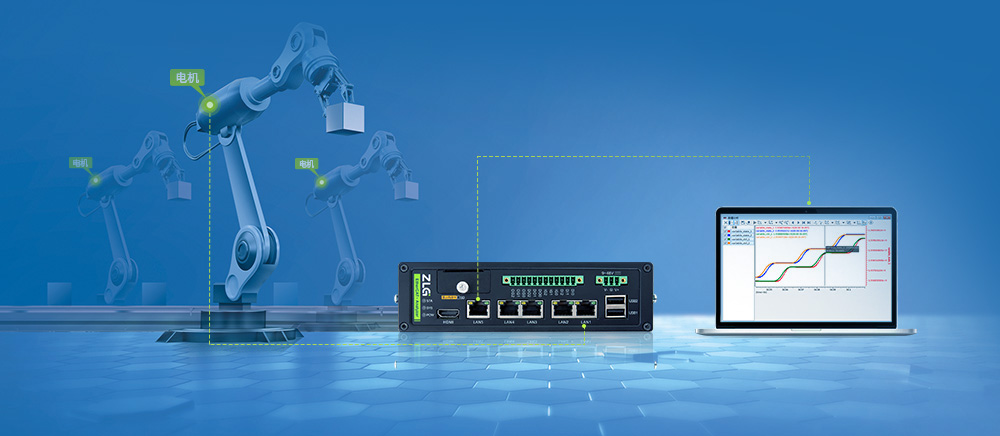

EtherCAT-Analyzer支持帧内数值曲线分析,支持按帧偏移和任意扩展协议解析数值,机械手各关节电机和算法的跟随曲线分析,找到机械或算法性能瓶颈。

帧抖动分析,系统评估实时性与同步偏移

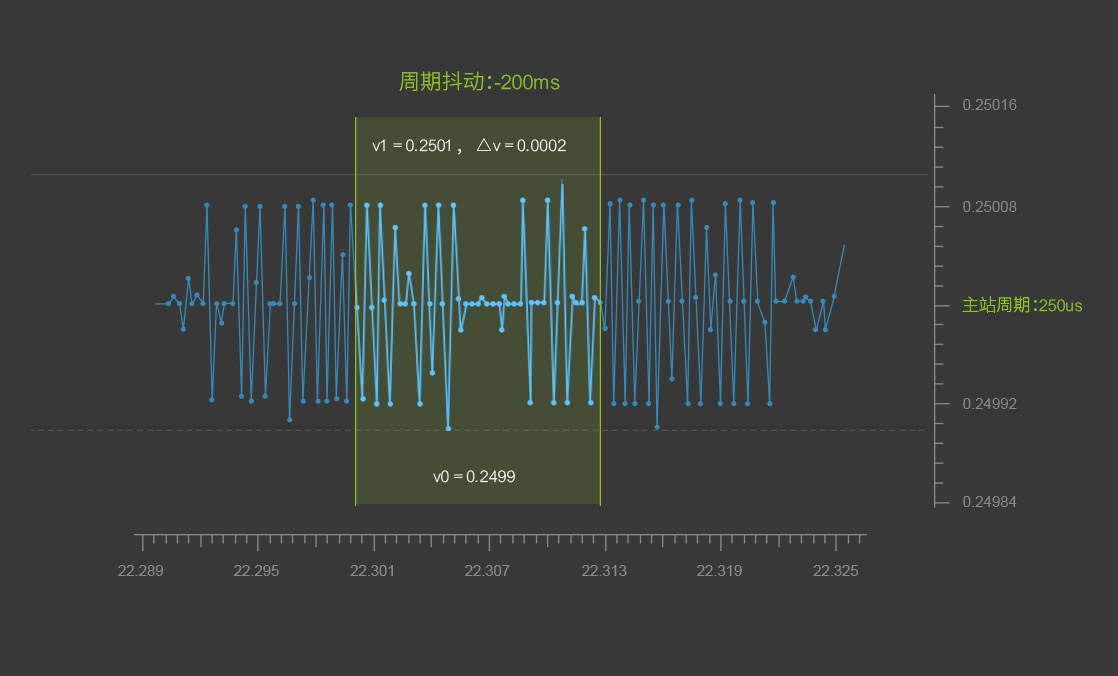

支持帧抖动曲线分析,通过分析网络帧的抖动情况,评估twincat等软件实现的主站系统调度实时性,并由此确定主站周期及DC同步偏移等参数。

网络负载监测,实时掌握节点帧流量

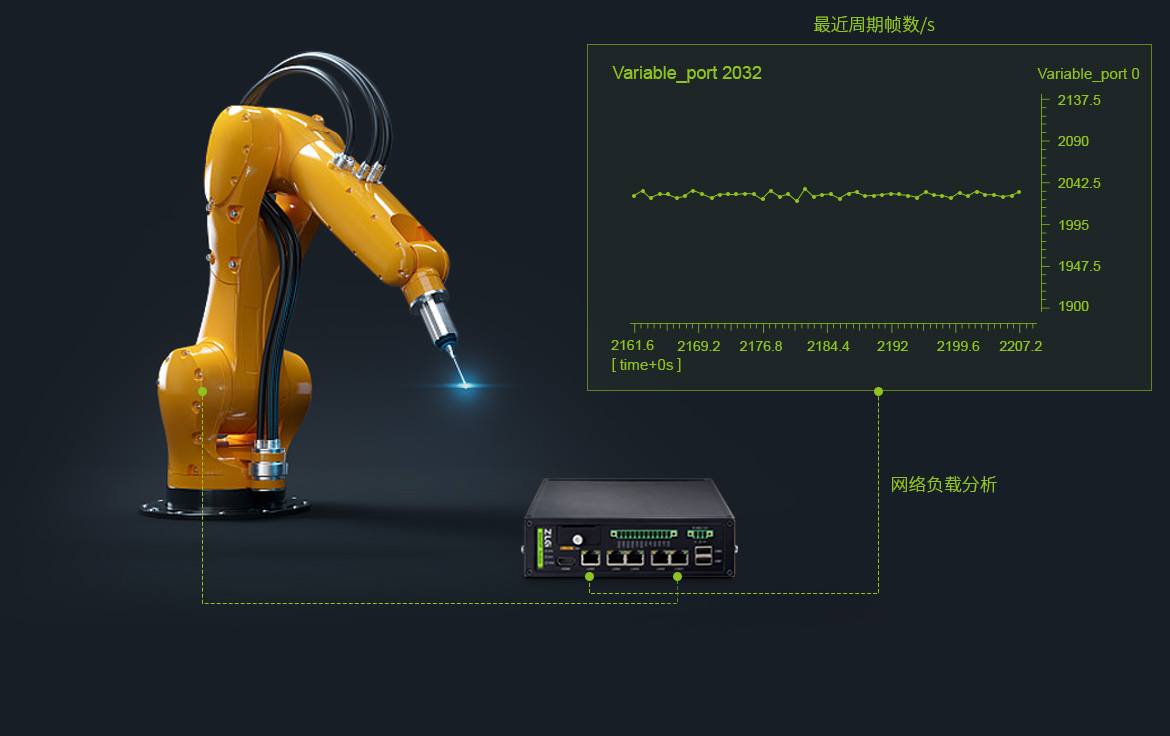

EtherCAT分析仪支持对指定数据源进行网络负载分析,同时支持设置过滤,可针对某个PDO进行帧流量分析。

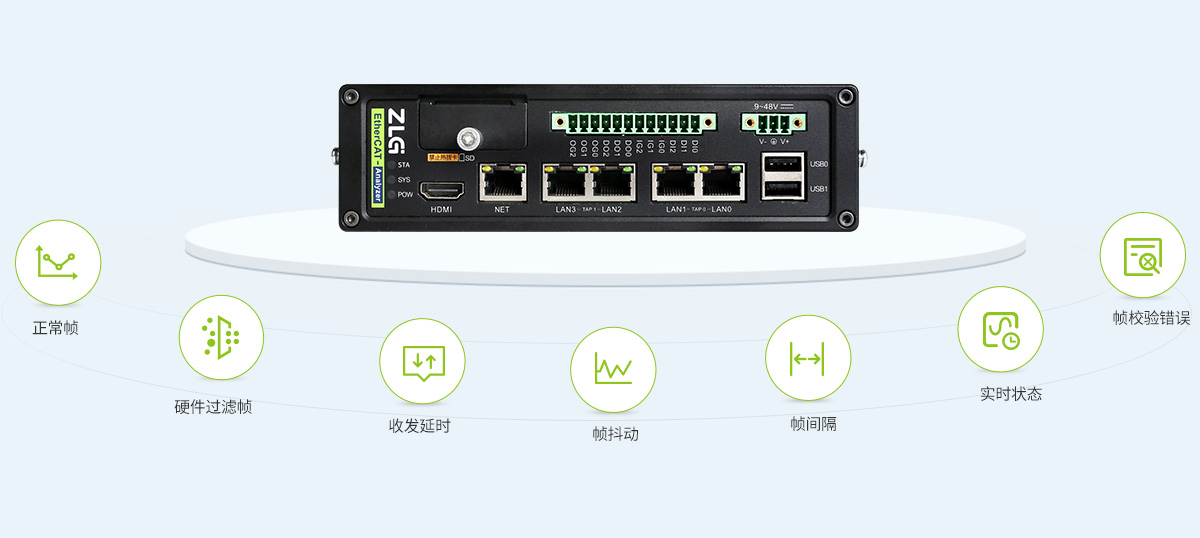

全面统计,便于诊断

EtherCAT分析仪支持四个端口的正常帧、错误帧、帧间隔、帧抖动、转发延时、网络延时、GPIO事件等统计信息。

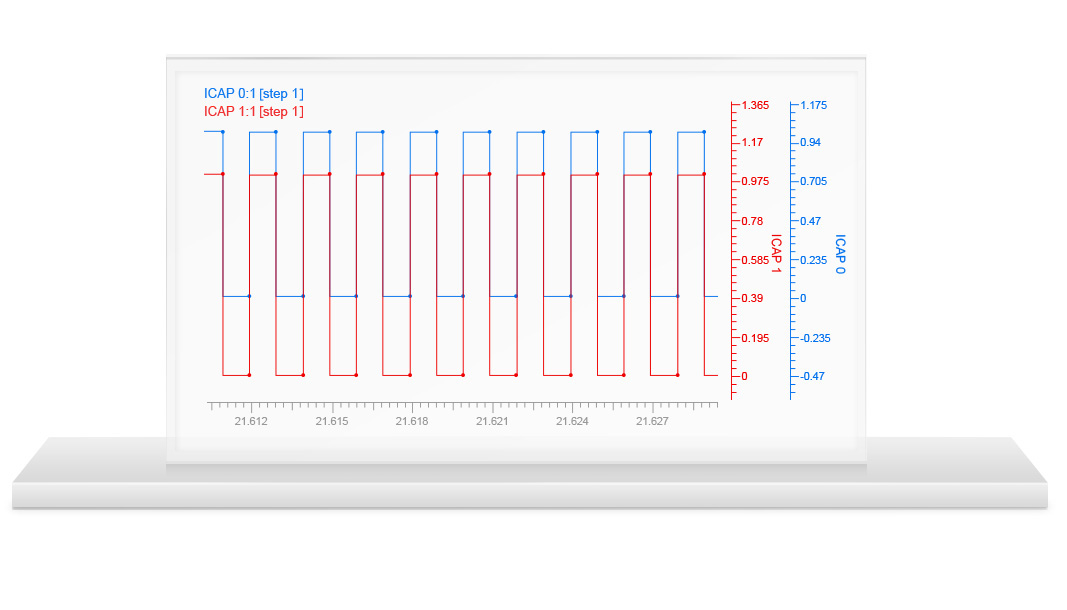

支持GPIO事件捕获,满足网络同步分析需求

设备支持GPIO事件监控、GPIO事件曲线分析和GPIO事件间隔曲线分析。通过抓取不同节点的IO事件,分析网络上节点之间的同步情况。

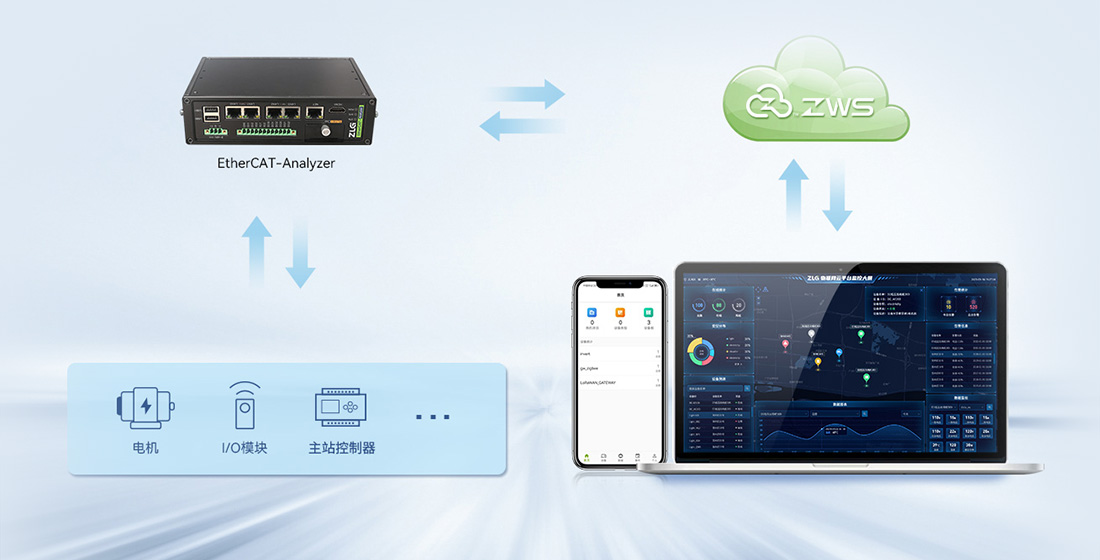

搭配ZWS物联网云平台,快速实现系统智能化升级

基于致远电子自主研发的ZWS物联网云平台,可以帮您的系统实现智能化升级,支持远程固件升级、日志文件快速召回、业务数据监控、组态可视化呈现、海量数据分析等功能。
