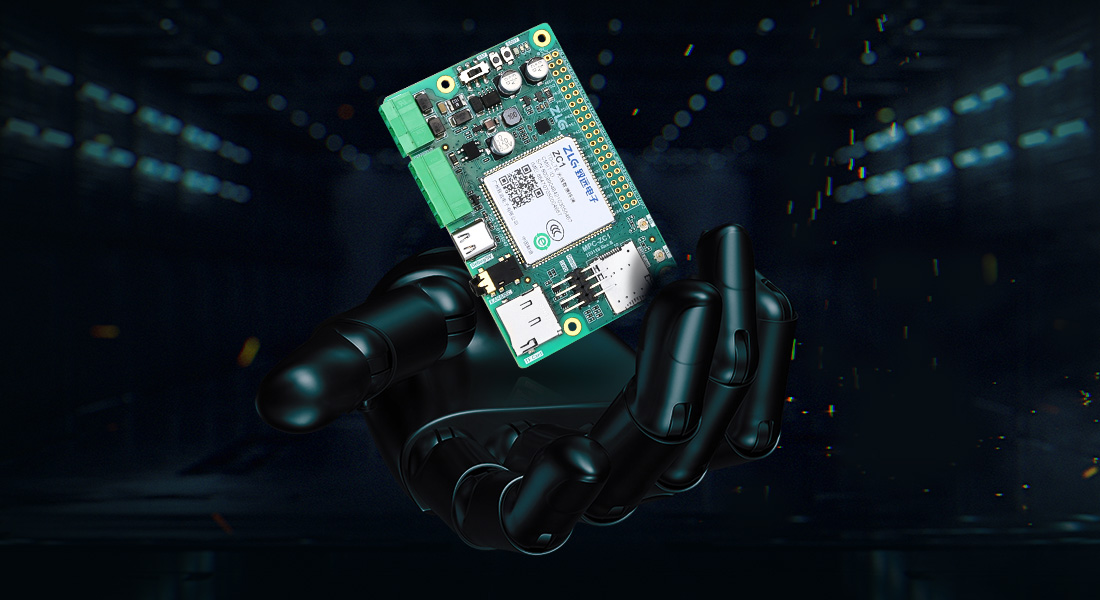

MPC-ZC1卡片式工控主板

MPC-ZC1迷你工控主板内置Cortex®-A5处理器,采用高集成度的4G Cat.1 ZC1智能网联模块设计,支持LTE-FDD/LTE-TDD/GSM等制式, 是ZLG致远电子首款基于EsDA的工控主板。

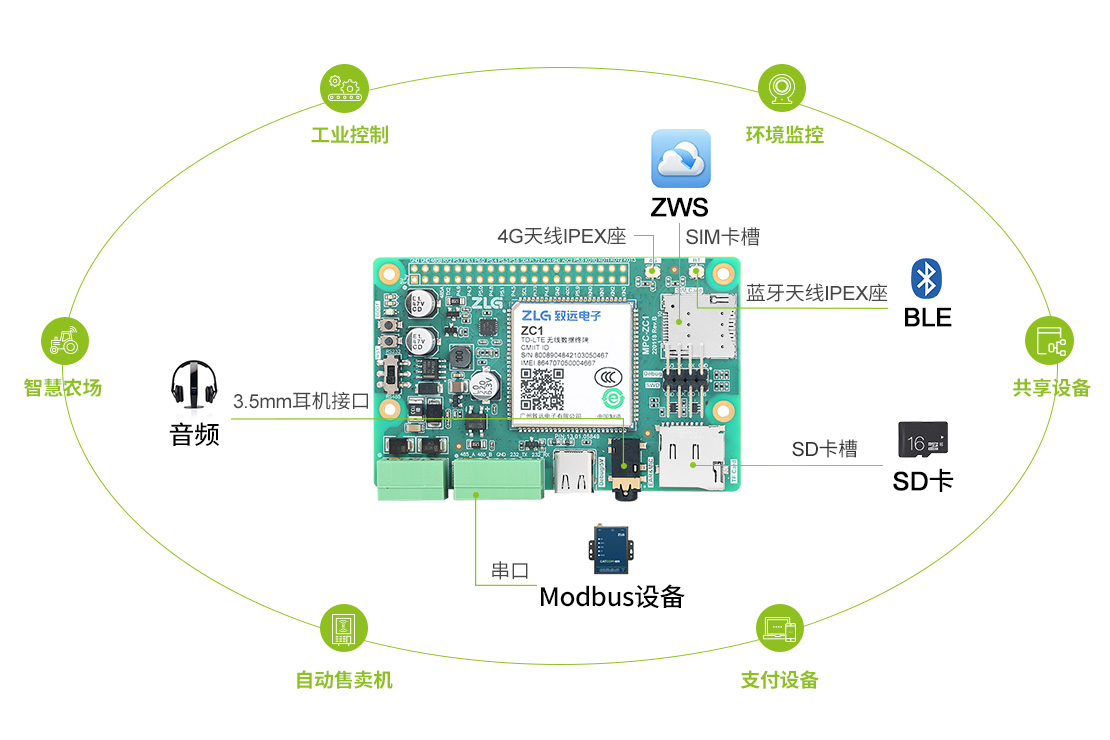

典型应用场景

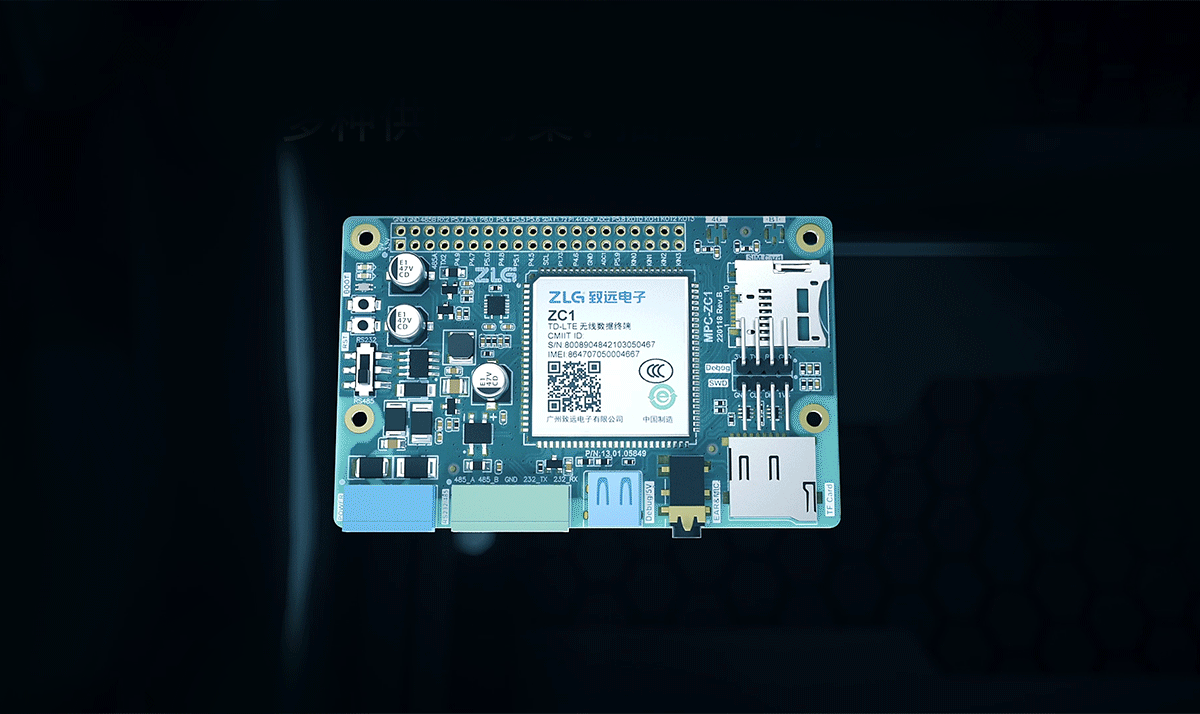

高集成小尺寸,设计精巧,拓展灵活

全新“拖拽”式开发方式:设计即实现

MPC-ZC1创新性的支持“拖拽式二次开发”。拖拽方式基于致远电子全新的EsDA(Embeded software Design Automation,嵌入式软件设计自动化)系统开发,帮助客户便捷地实现从“芯”到“云”全过程开发;所见即所得,设计即实现。

选型表

名称资源参数说明
主控芯片Cat.1 ZC1模块
操作系统AWorksLP
AW-Flow支持 (可基于AWFLow-Designer可视化设计工具拖拽式开发)
内存128Mb PSRAM
内部存储器64Mb Nor Flash
外部存储器128Mb Nor Flash
频段配置LTE-TDD:Band B34/B38/B39/B40/B41
LTE-FDD:Band B1/B3/B5/B8
GSM:900/1800
Bluetooth支持蓝牙4.2
SIM/USIM1 路,可自动识别1.8V/3V卡,支持热拔插功能
SDIO1路,用于扩展 TF 卡
UART3路:
1路RS232/RS485二选一接口
1路通用TTL串口(UART2),已引出到扩展接口
1路RS485接口,已引出到扩展接口
I2C1路: 已引出到扩展接口
USB1路,USB Type-C
支持USB2.0 High speed(只支持从模式)
可用于AT指令、软件调试、软件升级、电源供电
音频1路,3.5mm美标耳机接口,支持立体声输入和输出
供电供电方式:支持电源端口输入和USB Type-C输入
供电电压:电源端口支持9~24V输入,Type-C接口5V输入
