微功率AC-DC电源模块在待机电源方面的应用

相信大家看了下面这张图片都被震惊了,没想到小小的家用空调,一年的待机功耗竟然有大亚湾核电站一年发电量的1/3。待机功耗真的微不足道吗?今天我们要谈谈待机功耗的重要性和如何减小待机功耗。

图1 待机功耗的重要性
现状分析

一般大家可能认为,与主动式电源的耗电量比起来待机功耗是微不足道的,但这与事实相去甚远。下面我们就来计算一下空调的待机功耗到底是不是如图片中所说。一台空调的待机功耗以5W来计算,每天待机时间为12小时,一年中假设有6个月使用空调,一年的耗电量为:5×12×30×6=10.8KW.h。

假设中国有三亿台空调,一年的耗电量为:10.8×3×109=32.4亿度。

大亚湾一年的发电量为87亿度,也就是说相当于大亚湾核电站一年发电量的1/3还多。

这还紧紧是空调的待机功耗,加上其他用电设备的待机功耗,这将是一个不小的数目。

解决方案

如何减小待机功耗呢?

现在大多数的消费性电子产品待机模式下的供电仍由主电源供电,主电源在小功率输出时一般效率极低,这势必大大增加待机功耗。如果我们在待机模式下单独用一个高效率的微功率AC-DC电源给系统供电,让主电源停止工作,这不就大大减小了待机功耗。

实例计算

假设待机状态下某个电子设备需要1W的功率才能工作,如果用主电源供电,此时电源效率为30%,那么输入功率为:3.3W。

如果采用1W的微功率AC-DC电源模块,此时效率为69%,那么输入功率为:1.4W。两者输入功率相差近2W之多。

可见使用微功率AC-DC电源模块将大幅减小待机功耗。

致远电子微功率AC-DC电源模块

在此背景下,致远电子推出了微功率AC-DC电源模块(1W/2W/3W),输出电压:+5V/+12V/+15V/+24V,效率:69%~79%,这绝对是解决待机功耗问题的不二之选。

下面是AC-DC 2W的电源模块图:

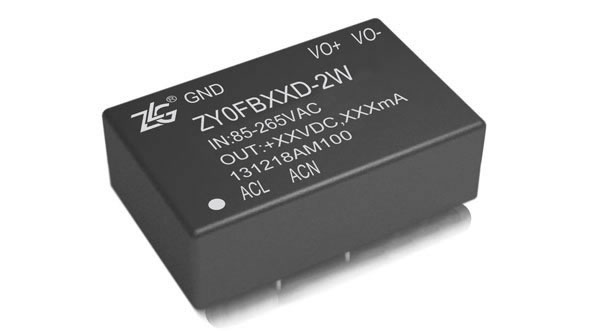

图2 AC-DC 2W的电源模块图
模块特点:
  • 1、超小体积,方便嵌入,模块厚度紧10.5mm;
  • 2、超低待机功耗,典型待机功耗35mW;
  • 3、多重保护,模块自带过流保护,短路保护,过温保护;
  • 4、简便的应用,典型应用图如下。

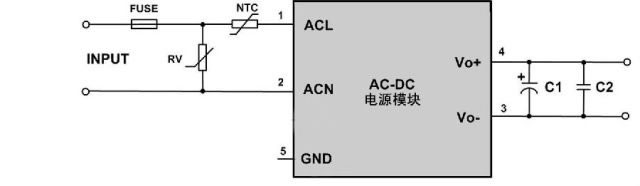

图3 一般用途接线图
图4 低EMI接线图
