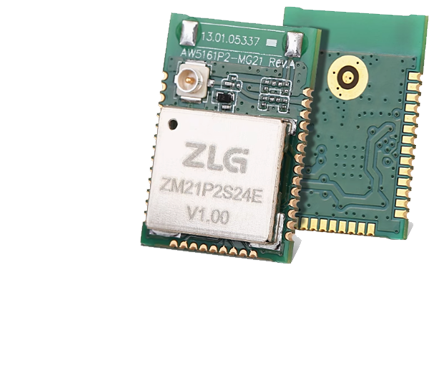

ZigBee高性能透传模块

系列型号:ZM21P2S24E/ZM21P2S24S/ZM32P2S24E/ZM32P2S24S

ZM21x和ZM32x是基于Silicon Labs EFR32系列芯片设计的高性能ZigBee透传模块,模块有着强大硬件性能,高达20dBm的发射功率和-103dBm的接收灵敏度保证了模块的穿墙能力和超过3.3公里的视距通信距离。在Mesh组网方面,模块在百秒以内即可完成100台设备的自组网,且支持短地址、长地址、数据帧地址三种通信方式动态切换,使用更加灵活。

产品参数

产品型号ZM21P2S24EZM21P2S24SZM32P2S24EZM32P2S24S
开发文档
天线形式IPEX接口邮票孔接口IPEX接口邮票孔接口
发射功率+20dBm+20dBm+19dBm+19dBm
接收灵敏度-103dBm-103dBm-99dBm-99dBm
休眠电流5.0uA5.0uA2.3uA2.3uA
通信接口UARTUARTUARTUART
通信协议ZLGMeshZLGMeshZLGMeshZLGMesh
工作温度-40~85℃-40~85℃-40~85℃-40~85℃
产品尺寸13.5×19mm13.5×19mm13.5×19mm13.5×19mm
包装类型卷带卷带卷带卷带
最小包装数量MPQ850850850850
在线购买购买购买购买购买
样品申请申请申请申请申请

建议按照MPQ数量采购。

优异的硬件性能,提升通信距离

ZM21x和ZM32x系列高性能ZigBee模块在不加PA的情况下就可以达到20dBm的发射功率,配合-103dBm的接收灵敏度,可提供超过3.3km的视距通信距离,在穿墙能力和邻道抑制性能上也有显著提升。

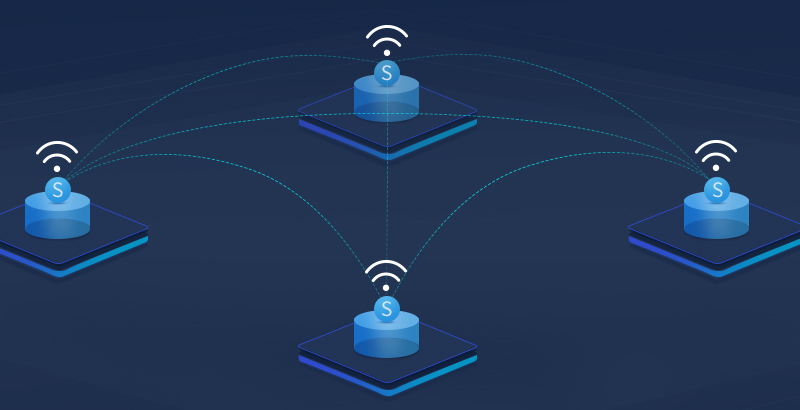

强大的Mesh组网能力

ZM21x和ZM32x系列高性能ZigBee模块具有强大的组网能力,可一键自动组建Mesh网络,支持最高200个节点的非轮询Mesh组网,100台设备自组网时间不超过100秒。

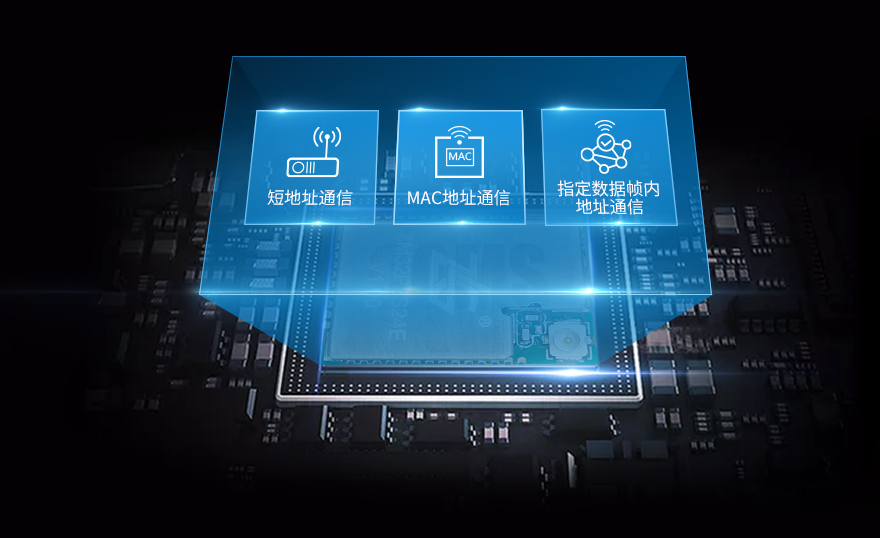

多种通信方式动态可切换

ZM21x和ZM32x系列ZigBee模块支持三种通信方式:短地址通信、可修改的MAC地址通信以及指定数据帧内的某一部分作为地址通信,三种通信方式可通过AT指令动态切换。

数据加密,保障传输安全

ZM21x和ZM32x系列ZigBee模块支持AES128通信加密和新设备登录加密,采用非法设备从空中抓包也无法获取数据,保障数据传输安全。

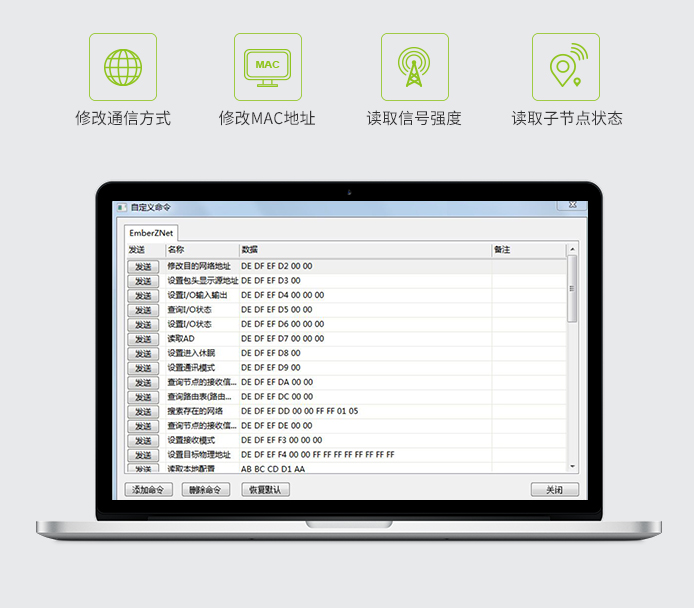

丰富的AT指令集

ZM21x和ZM32x系列高性能ZigBee模块内置丰富AT指令,支持动态修改通信方式、修改MAC地址、读取信号强度、读取子节点状态等常用AT指令,使用更简单。

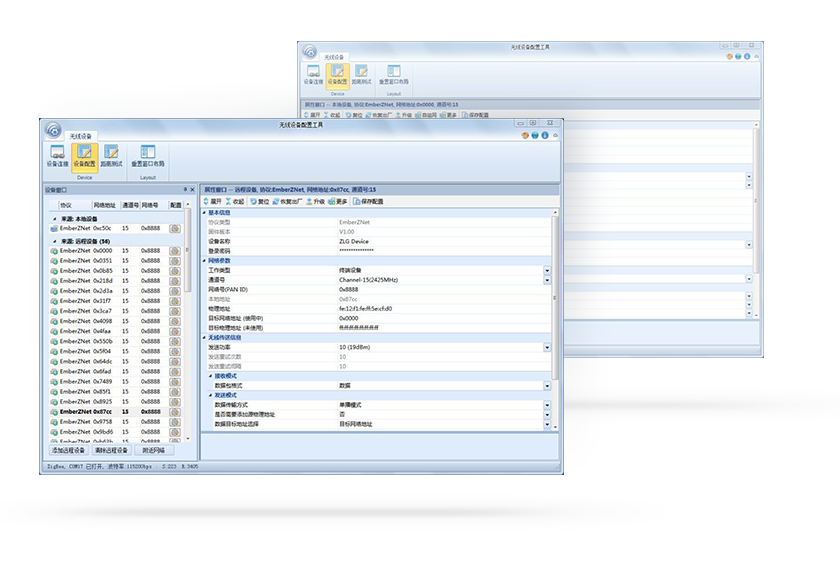

专用上位机软件,配置更简单

上位机软件支持配置模块设置、评估信号强度、查询附近网络状况等功能,且所有AT指令集均已集成到上位机软件中,操作更便捷。

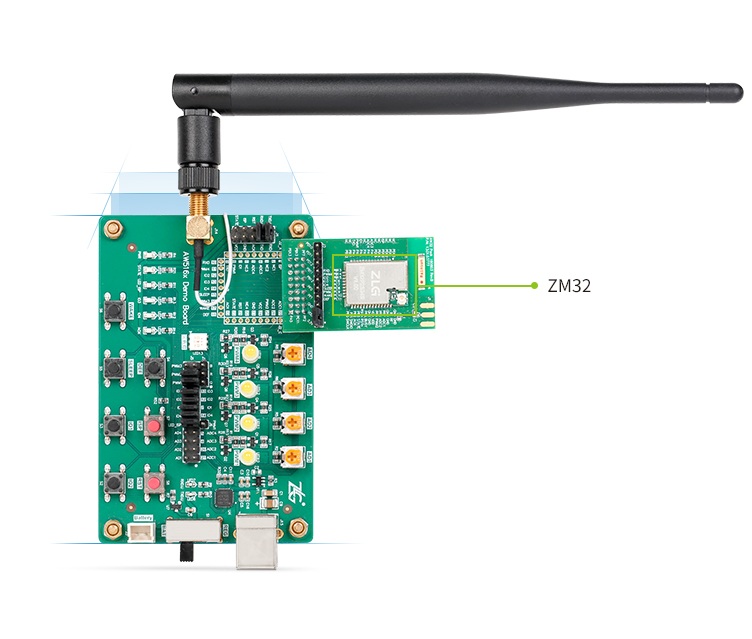

评估套件

ZM21x和ZM32x系列配有专用评估套件,使用该评估套件可以快速实现模块组网、配置和调试,帮助用户更快上手,搭建ZigBee网络完成开发。

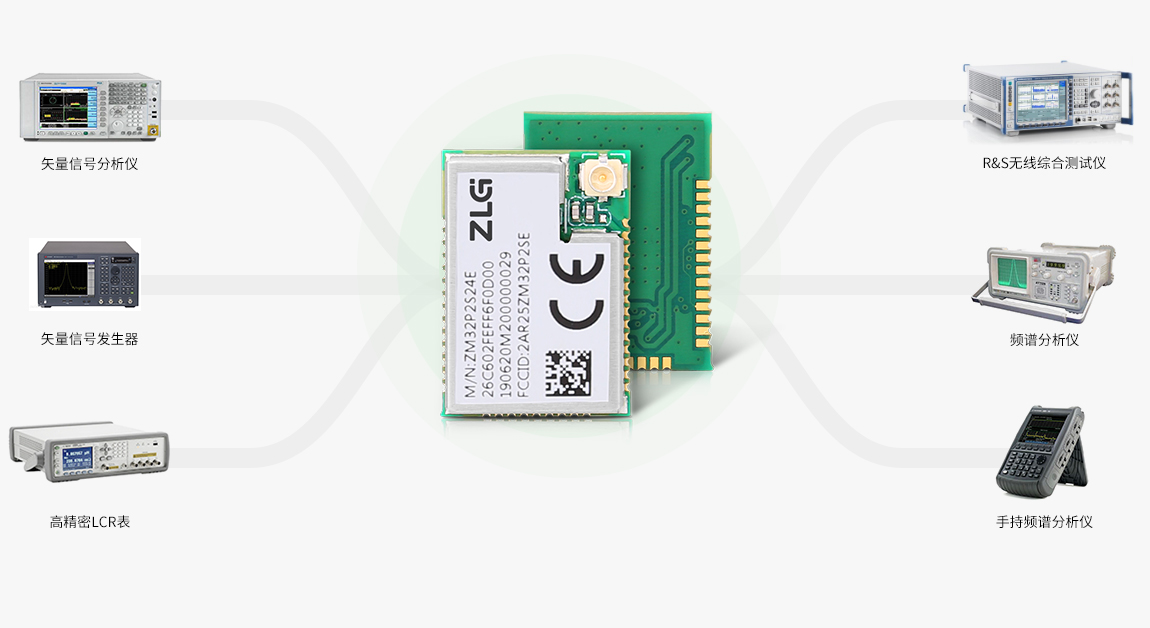

工业级品质保障

ZLG致远电子射频实验室拥有高性能的频谱分析仪、矢量信号分析仪等无线测试设备,洞察无线模块信号的每一个细节,保证产品信号的一致性。

行业案例
