2014年开始，整个电动汽车行业突飞猛进，把沉寂徘徊多年的电动汽车及其配套产业都带动起来。一时间做电动车的企业如雨后春笋，同时做充电设备的企业也蜂拥而上，但带来了很多充电CAN总线通讯协议的兼容性问题。虽然2011年在国网电科院主导下制定了GB/T 27930-2011《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》如图1所示。但一直没有功能完善的协议一致性测试仪器与软件。所以无论电动汽车还是充电桩，都是经过简单测试后便投入使用。因此经常会出现某车型在某充电桩上充电，通过了充电握手阶段，而无法进入充电阶段等不兼容的现象。

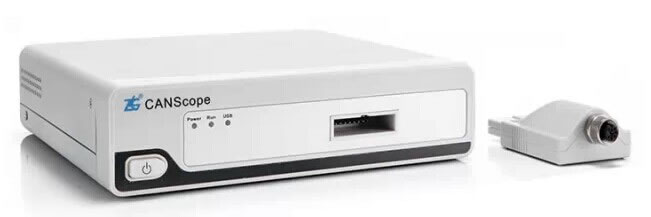

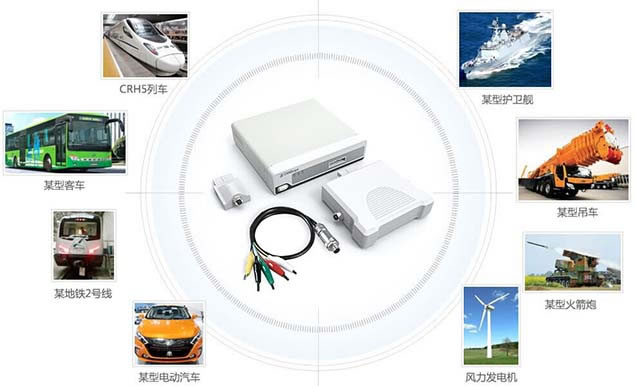

CANScope分析仪广州致远电子股份有限公司研发的一款综合性的CAN总线开发与测试的专业工具，集海量存储示波器、网络分析仪、误码率分析仪、协议分析仪及可靠性测试工具于一身，并把各种仪器有机的整合和关联；重新定义CAN总线的开发测试方法，可对CAN网络通信正确性、可靠性、合理性进行多角度全方位的评估；帮助用户快速定位故障节点，解决CAN总线应用的各种问题，是CAN总线开发测试的有效工具。

CANScope的 “BMS充电机测试软件”，如图2所示为致远电子与国网电科院合作研发的，对被测充电机或者电动汽车电池管理系统（BMS）进行符合GB/T27930协议的一致性测试软件。

此软件具备以下四种工作模式：

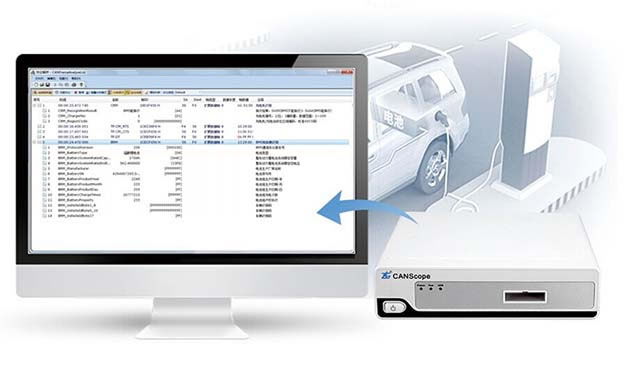

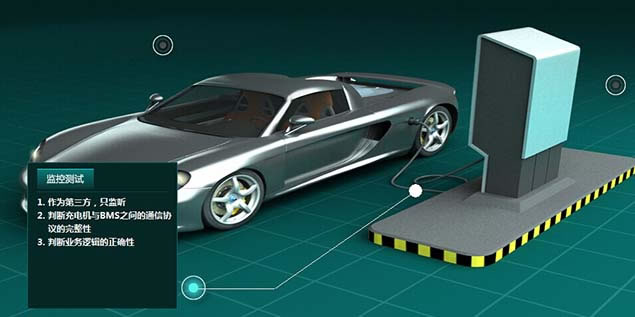

在此模式下，CANScope作为一台只听设备，监控充电双方的通信，如图 3所示。

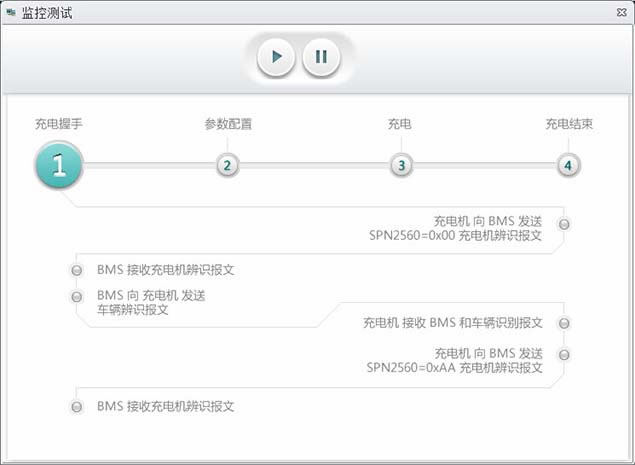

监控测试启动后，界面中为四个充电过程的流程监控图，实时闪动目前进行的步骤。如果发生充电过程异常中断，可以自动提示目前中断的位置，便于查找问题原因。如图 4所示。

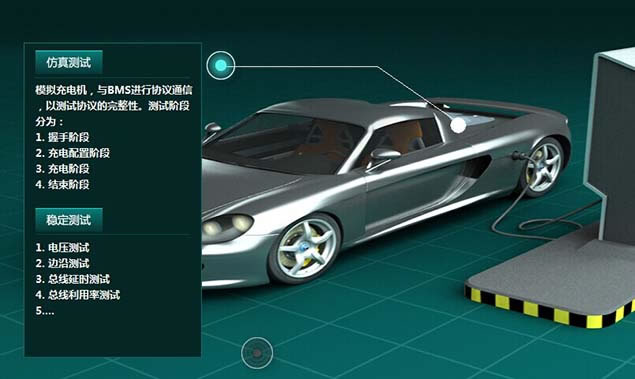

在这个模式下，CANScope模拟充电机，对被测的电动汽车BMS系统进行协议一致性测试，如图 5所示。

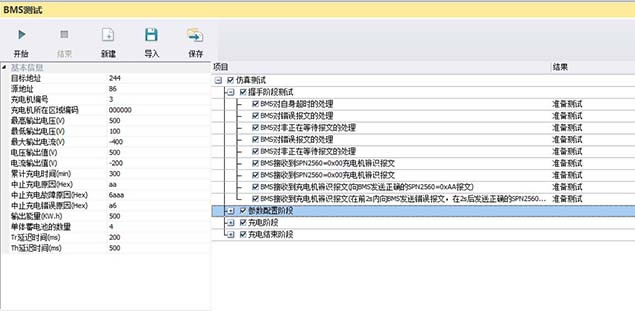

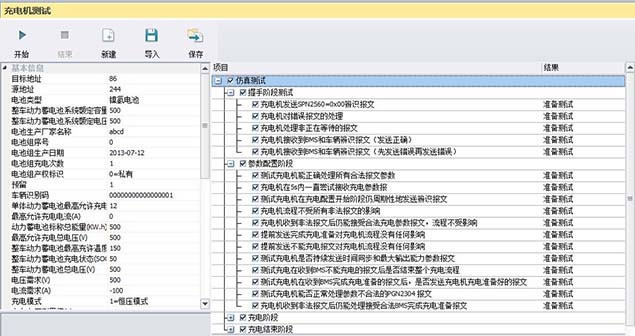

在这个模式下，用户需要先填入需要模拟的充电机的参数，比如目标地址、源地址、充电机编号、最高/最低输出电压、最大输出电流、电压/电流输出值、累计充电时间等等参数。然后勾选要仿真的充电过程，点击开始即可开始测试。如图 6所示。

本测试是按国标中的通信协议进行分支探测，检验被测BMS系统的程序是否充分考虑到各种异常情况，在各种流程分支（包括异常分支）中是否能作出正确的响应。

比如充电握手阶段中，CANScope会发送错误的报文，以检测被测BMS系统对错误的报文处理是否正确，是否会导致充电中断甚至充电机死机等情况。

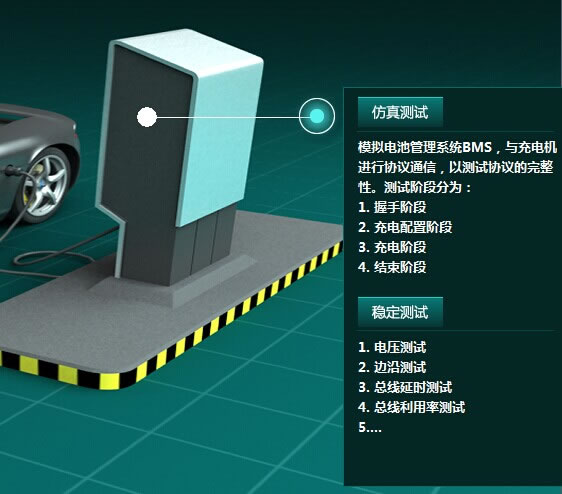

在这个模式下，CANScope模拟电动汽车BMS系统，对被测的充电机进行协议一致性测试，如图 5所示。

在这个模式下，用户需要先填入需要模拟仿真的BMS系统的参数，比如目标地址、源地址、电池类型、整车动力电池额定容量、额定电压、单体电池最高充电电压、最高允许充电电流、标称总能量、最高允许充电总电压、最高允许充电温度、电压需求、电流需求、充电模式等。然后勾选要仿真的充电过程，点击开始即可开始测试。如图 8所示。

本测试是按国标中的通信协议进行分支探测，检验被测充电机的程序是否充分考虑到各种异常情况，在各种流程分支（包括异常分支）中是否能作出正确的响应。

比如充电握手阶段中，CANScope会发送错误的报文，以检测被测充电机对错误的报文处理是否正确，是否会导致充电中断甚至充电机死机等情况。

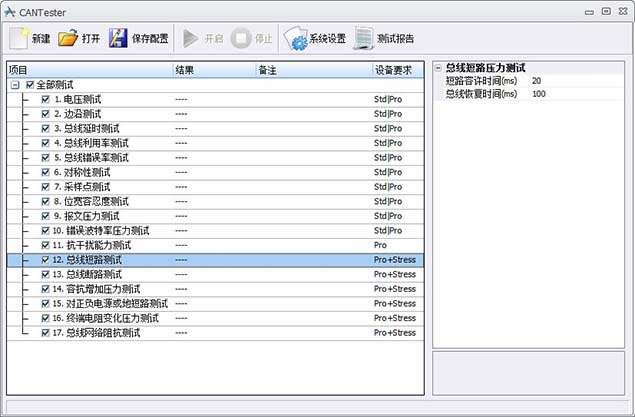

在和国网电科院的测试认证过程中，我们发现由于充电过程中伴随有强电磁场的干扰，对CAN总线通信的物理层有很大的影响，有被测设备因为没有具备良好的电磁兼容能力，而导致充电中断的现象。所以本测试认证加入了对物理链路层的可靠性测试，如图 9所示。

本测试是按照ISO11898-1/2的标准，对CAN通讯的物理链路层进行标准化测试，以检验被测设备的信号完整性、抗干扰能力等可靠性指标。

比如总线短路测试，CANScope可以模拟短路20ms(可自定义)，然后检测被测设备能否在100ms内恢复，以此验证被测设备是否有错误处理恢复机制。

综上所示。本测试软件是一款适用于电动汽车电池管理系统或非车载充电机（充电桩）的研发、测试、认证的协议一致性与可靠性测试软件。有助于用户快速开发出符合国标的产品，有助于排查现场充电中断的真正原因。
