高性能WiFi转CAN模块
致远电子CANWiFi-200T转换器实现CAN-bus数据和WiFi数据相互传输的功能，它内部集成了2路的CAN-bus 接口、1路WLAN接口和1路LAN接口，并自带TCP/IP或者UDP协议栈，用户利用它可以轻松完成CAN-bus网络和WiFi网络的互连互通，大大扩展CAN-bus网络的应用范围。
CANWiFi-200T产品为工业级产品，可以工作在-40℃～85℃的温度范围内。具有TCP Server、TCP Client、UDP等多种工作模式，支持254个TCP连接或多达6×254个UDP“连接”。
CAN与有线以太网接口均为工业级设计，CAN接口自带磁耦隔离模块，使其避免由于地环流的损坏，强大的抗静电和浪涌能力，使之可以在恶劣环境中使用。
选型表
| 型号 | CANWIFI-200T |
|---|---|

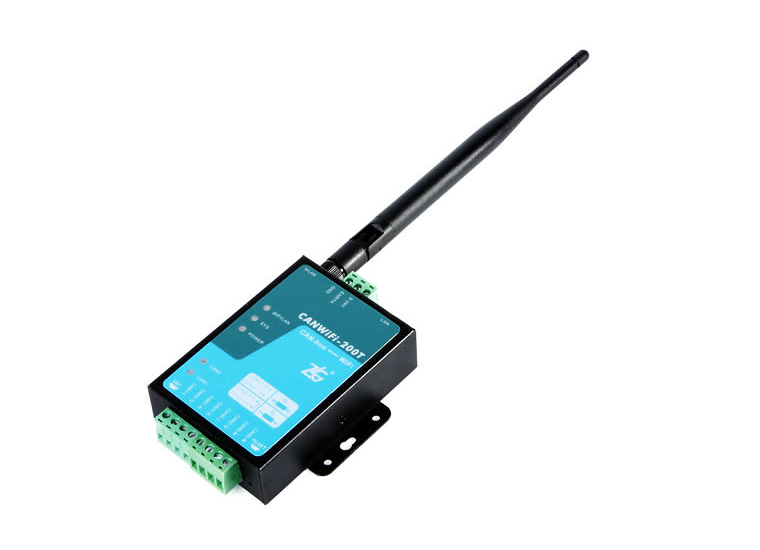

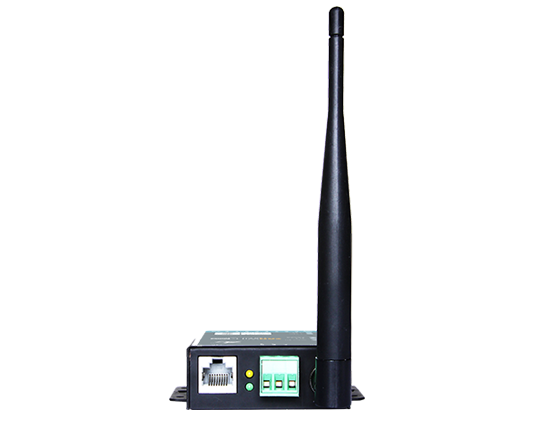

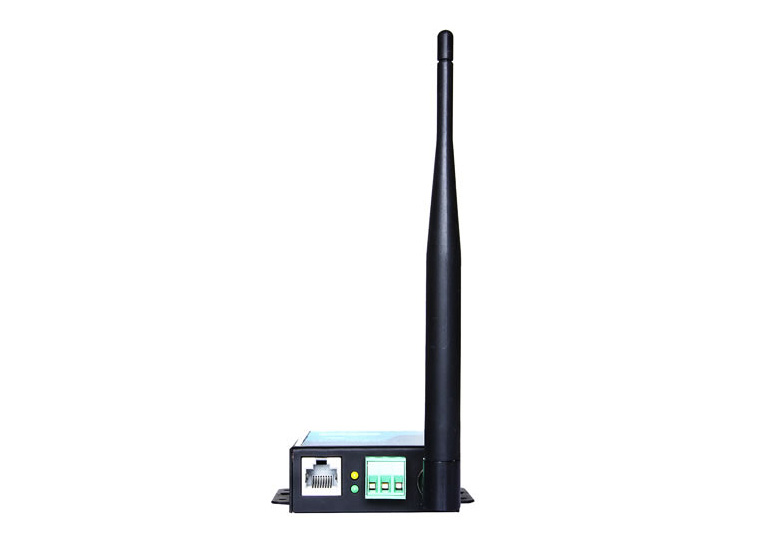

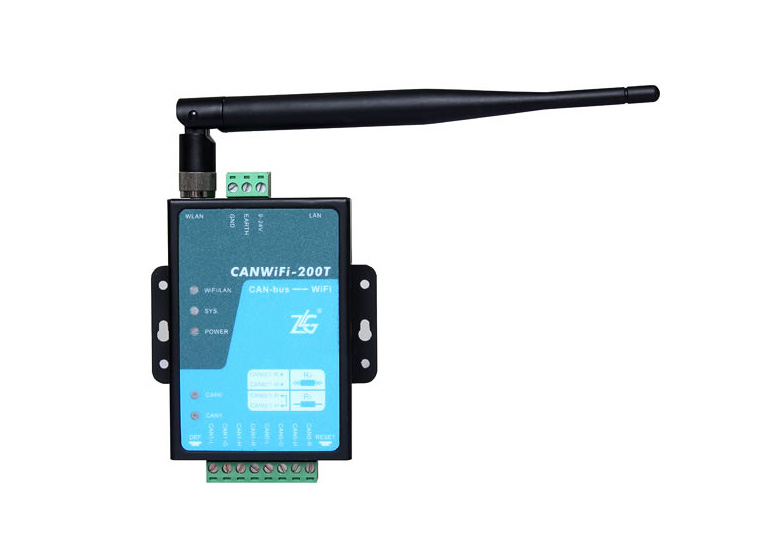

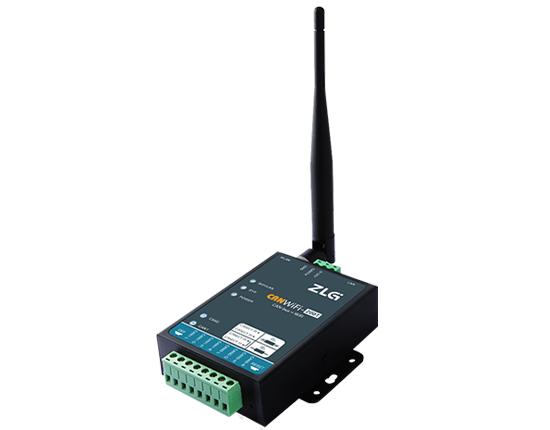

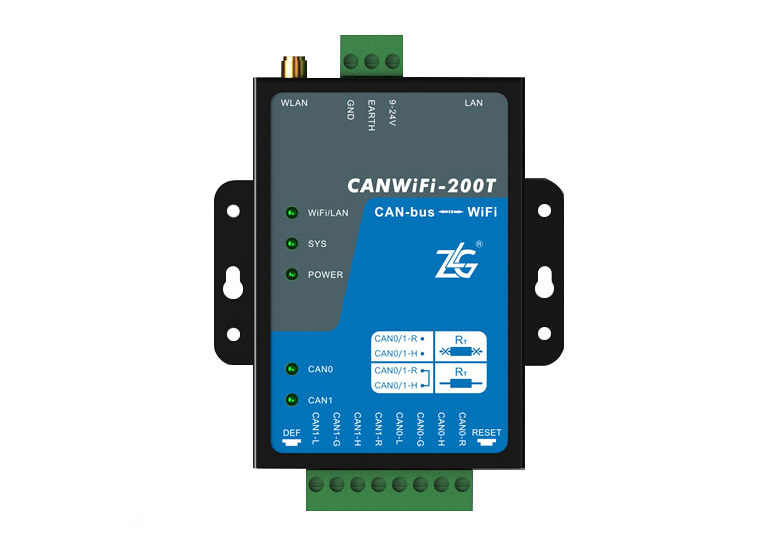

| 实物图 |  |
| CAN路数 | 2路 |
| CAN接口形式 | OPEN4接口 |
| WLAN | 集成2.4G WLAN接口，符合IEEE 802.11a/b/g/n标准 |
| AP热点模式 | 支持 |
| Station客户端模式 | 支持 |
| 以太网接口 | 1路（与WLAN不可同时使用） |
| 电气隔离 | √ |
| 工业级 | √ |
| 数据接收能力 | 12000帧/秒（每路） |
| 数据发送能力 | 8000帧/秒（每路） |
| TCP Sever模式 | 支持 |
| TCP Client模式 | 支持 |
| UDP模式 | 支持 |
| TCP最大连接数 | 254（每路） |
| UDP最大连接数 | 6×254（每路） |
| 转发延时 | 小于15ms |
| CAN口故障通知 | 支持 |
| 功耗 | 3000mW |
| 120欧终端电阻 | 内置可配置 |
常用配件选型
| 类别 | 全向天线 | 全向天线 | 定向天线 |
|---|---|---|---|
| 型号 | TQX-2400B-5B（标配） | TQJ-2400AH10（选配） | TDJ-2400BF18（选配） |
| 频率范围（MHz） | 2400-2500 | 2400-2483 | 2400-2500 |
| 带宽（MHz） | 83 | 83 | 100 |
| 增益（dBi） | 5 | 10 | 18 |
| 水平面波瓣宽度（°） | — | — | 20 |
| 垂直面波瓣宽度（°） | 10.5 | 10.5 | 20 |
| 电压驻波比 | 1:1.5 | ≦1.5 | ≦1.5 |
| 前后比 | — | — | ≧28 |
| 标称阻抗（Ω） | 50 | 50 | 50 |
| 极化方式 | 垂直 | 垂直 | 垂直 |
| 最大功率（mW） | 20 | 50 | 100 |
| 无线通信距离 （m） | 40 | 80 | 320 |
| 规格（mm） | 115 | 1200 | 305*305*25 |
| 抗风强度（m/s） | 60 | 60 | 60 |
| 接头型号 | SMA接头 | N座（内螺纹公头） | N座（内螺纹公头） |
| 支撑杆直径（mm） | Φ6~10 | Φ30~50 | Ф35-50 |

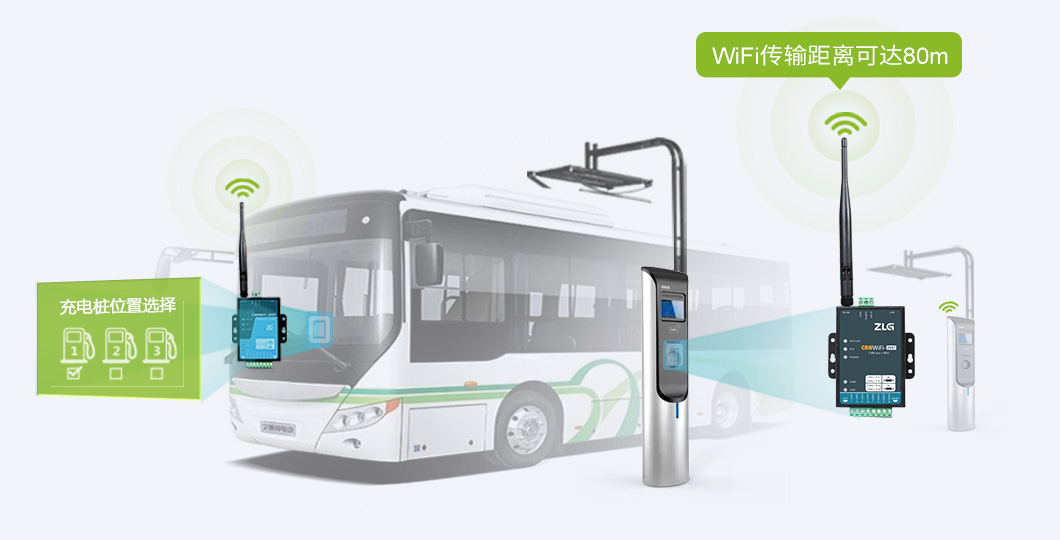

电动客车充电弓无线通信方案
电动汽车和充电弓分别内置CANWiFi-200T转换器，可实现充电数据无线传输。在充电过程中，用户可通过驾驶舱中的屏幕实时查看电池容量、
电压、电流等参数，并可对充电故障实时监控，保证充电安全。
稳定可靠，应用广泛
致远电子CANWIFI-200T产品均经过严酷的实践验证，稳定可靠，目前已经广泛应用于风力发电、工程机械、医疗设备等场合。
支持AP与Station模式
集成2.4G WLAN接口，符合IEEE 802.11a/b/g/n标准，支持AP与Station模式，可做热点或者做客户端接入路由器。
13万帧缓冲不丢帧
高性能型在任意波特率下满负载接收数据帧能力，13万帧缓冲，不丢帧才是硬道理。

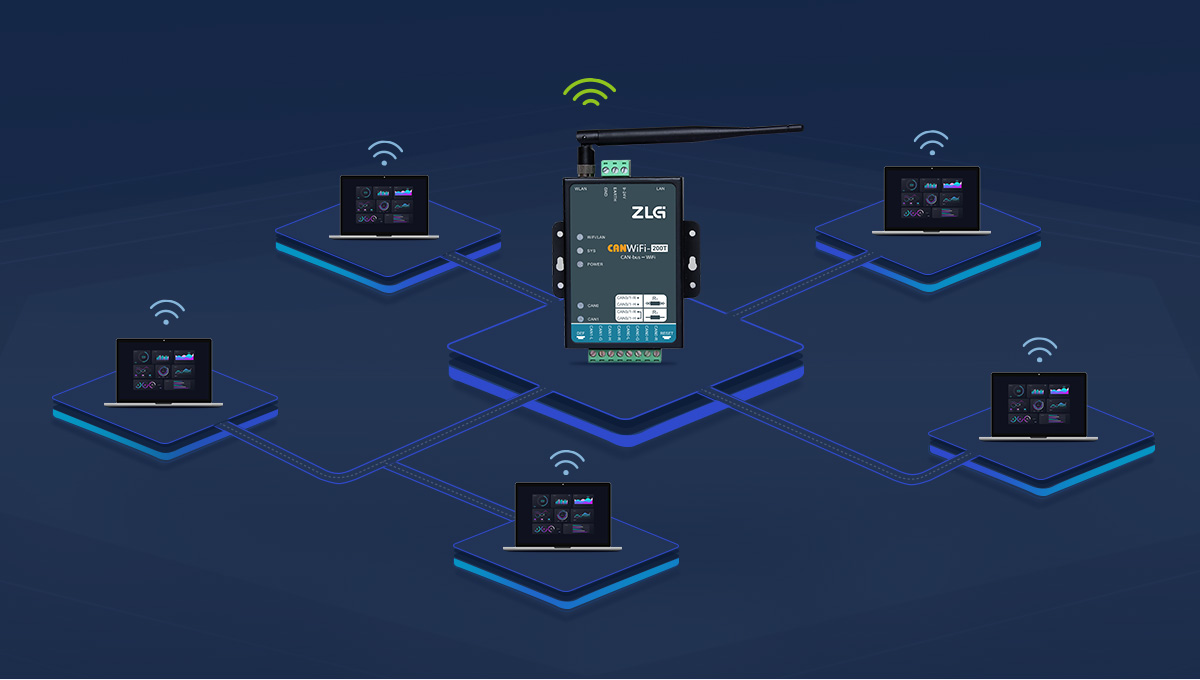

每路CAN支持高达254个连接
TCP支持多连接，高性能型每路CAN支持高达254个连接，业内第一。
支持WPA/WPA2-PSK加密
支持64、128位的加密/解密，256位的WEP，TKIP或AES密钥
2通道2500VDC电气隔离
2通道2500VDC电气隔离CAN接口，静电等级接触放电±8KV

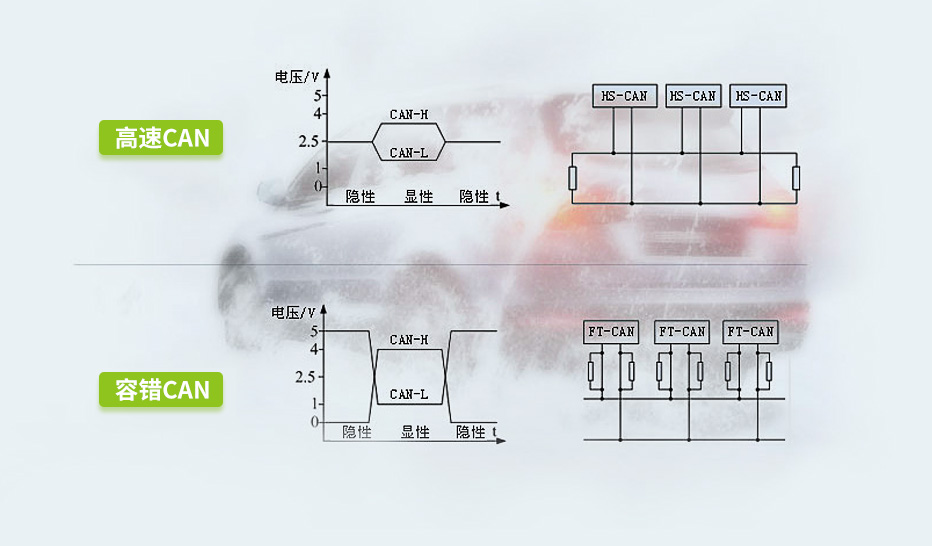

符合CAN 2.0B规范
CAN协议完全符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2 。用户可以通过选配CANBridge-1054，支持ISO11898-3的容错CAN标准。
CAN波特率可编程任意设置1Mbps之间
CAN波特率可编程任意设置，范围在5Kbps～1Mbps之间
支持各类开发环境
高效易用的二次开发函数，可支持各类开发环境，如VC、C#、Labview、LINUX等
其他特点
- 高效易用的二次开发函数，可支持各类开发环境，如VC、C#、Labview、LINUX等
- 支持协议包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP
- 兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位机通讯软件编写遵从标准的SOCKET规则
- CAN数据和以太网数据双向透明传输
- 高性能型支持CAN口故障以太网通知功能，上位机可以实时监控CAN口的错误状态
- 灵活的CAN口数据分帧设置，满足用户各种分包需求
- 可使用Windows平台配置软件配置工作参数
- 免费提供Windows平台配置软件函数库, 包含简单易用的API函数库, 方便用户编写自己的配置软件
- 支持本地的系统固件升级

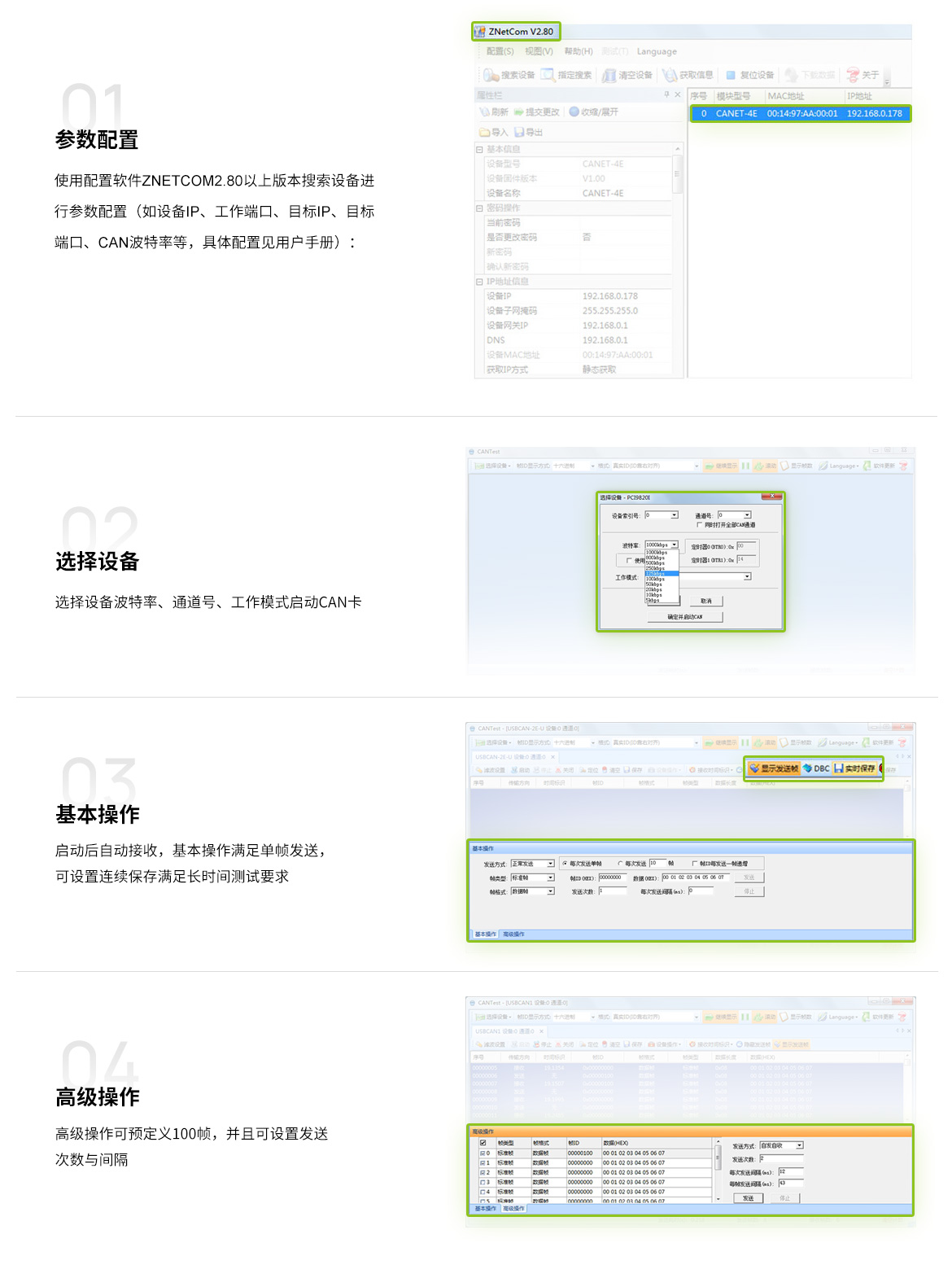

配置软件ZNETCOM与测试分析软件CANtest
1.使用配置软件ZNETCOM2.80以上版本搜索设备进行参数配置（如设备IP、工作端口、目标IP、目标端口、CAN波特率等，具体配置见用户手册）：

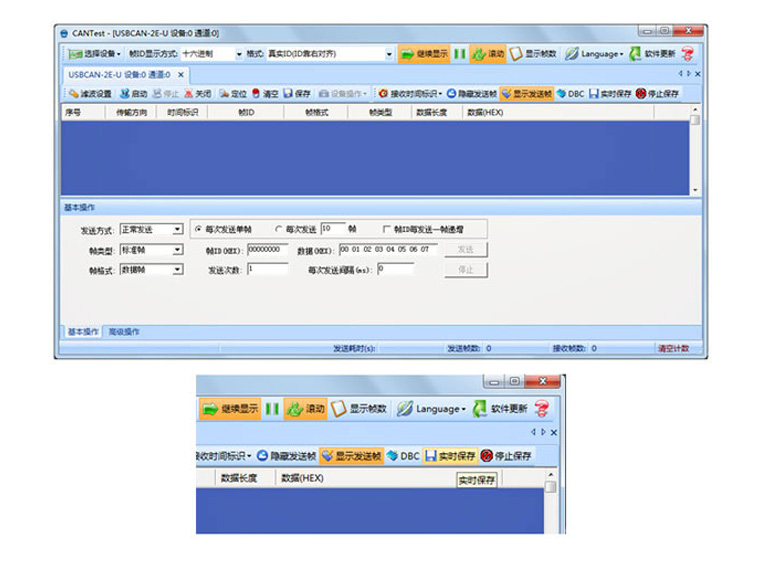

2.然后打开CANTest测试软件，选择设备、PC工作方式、IP与端口启动CAN转换器；
3.启动后自动接收，基本操作满足单帧发送，可设置连续保存满足长时间测试要求；

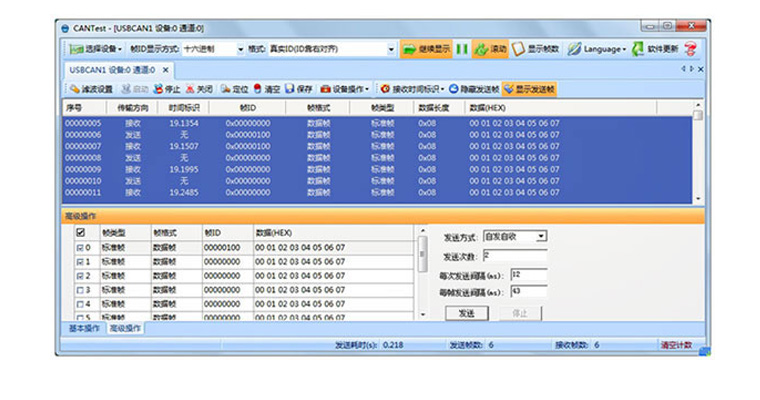

4.高级操作可预定义100帧，并且可设置发送次数与间隔；

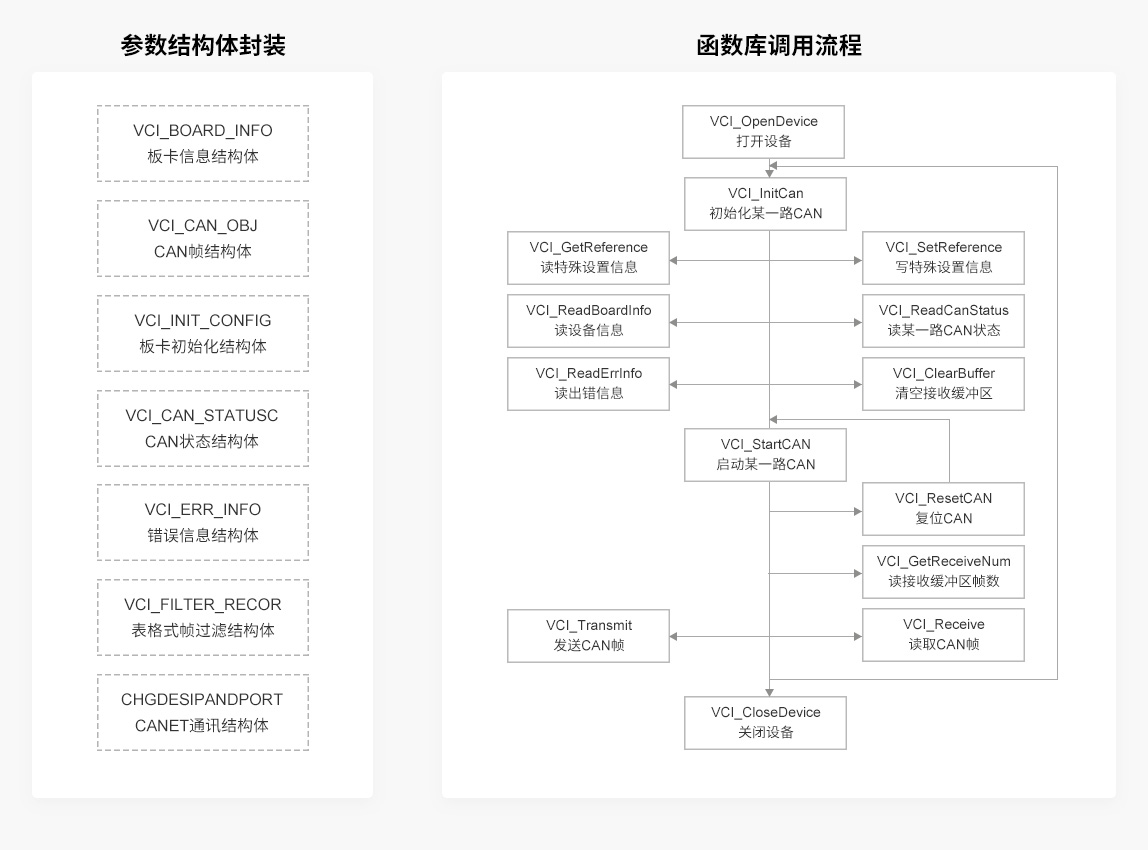

二次开发函数库
致远电子所有的CAN接口卡均使用同一套上位机二次开发函数库（支持VC、VB、C#、LINUX、Labview、LabWindows、Delphi7等主流开发环境），用户只需修改设备类型即可实现不同接口的无缝切换：
