电动汽车行业

电机驱动系统是电动汽车的核心,主要包括动力电池、变频器和驱动电机。以PA功率分析仪为核心搭建的电动汽车测试平台可对电动汽车电力驱动系统进行精确的评估。

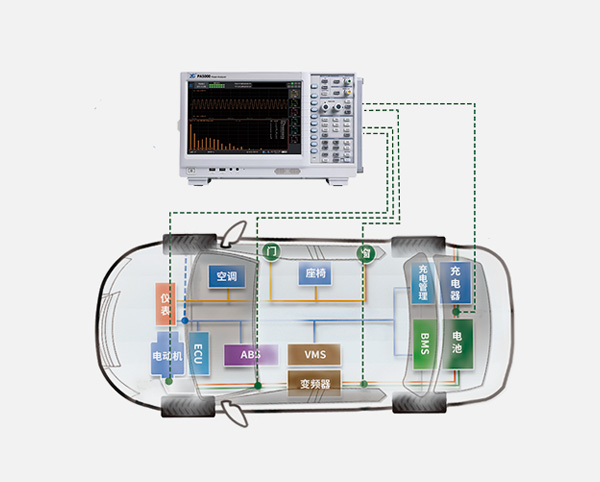

电动汽车整车效率测量

凭借PA5000功率分析仪强大的综合分析能力,一台功率分析仪就可以对电动汽车的功率、效率和电机输出等电参数进行准确测试,其中还包含了变频器效率、电机效率和电池 DC-AC 的转换效率等参数。

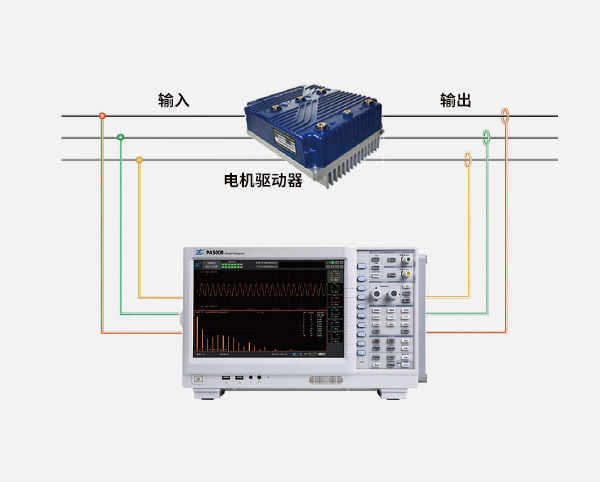

驱动器效率测试

PA5000功率分析仪提供了7个功率输入板卡,支持电机驱动器的输入与输出的同步测量。并且,所有的功率输入模块具有相同的 100MHz同步时钟,可实现采样相位的同步,减小测量时 U、I 夹角的引入误差,保证效率测量精度。

500次谐波测量

PA5000功率分析仪带宽为DC/0.1Hz-5MHz,由于采用了双PLL源倍频技术,可实现速度更快、动态范围更广的谐波测量,在谐波模式下可实现对电压、电流基波、功率、相位、谐波成分和总谐波失真因数(THD)的准确测试。

多电机测试

PA5000功率分析仪可在7张功率板卡中任选一张或几张升级为电机测试板卡(PA8000、PA5000均可以选择多路电机板卡),功率板卡配合电机板卡可以同时对电动汽车内部的变速箱(变频器)和电机进行联调测试,用户将可以更加准确的同时测量电机系统的整体性能。

电池充电与放电的全数据记录与测量

PA5000功率分析仪可通过积分功能对电池的充电和放电进行评估,以约 2MS/s的高采样率捕获瞬时正值与负值,分别进行积分运算。在呈现电池真实特性的同时,还可以帮助用户削减成本、提高变频器/电机测试维护效率。

新能源汽车测试平台

新能源汽车测试平台以电动汽车真实采用的核心部件为基础,配合高性能的动力测试系统、CAN 总线通讯测试工具及专业的测试软件,可真实模拟和分析出电动汽车动力系统在各种工况下的能量传递状态,可作为科研院所、汽车行业、高校等领域的科研、测试平台。

推荐产品

新能源电动汽车行业以它高效的转换效率和清洁的能源消耗备受追捧,致远电子新能源汽车测试平台凭借功率分析仪器的优秀性能可以同时对电动汽车内部器件做整车效率测试,可完美解决电动汽车行业效率测试的所有需求。

推荐型号:PA5000功率分析仪

1.0.1%精度、5MHz带宽、2MS/s采样率

2.7通道功率输入单元可同步测量

3.500次谐波测量,60G数据存储功能

4.卓越的功率精度与角精度

5.适用于电动汽车对带宽谐波测量非常敏感的功率测量

其它推荐产品:PA6000、PA2000mini功率分析仪
