TKM系列显控一体机
洞察秋毫   尽显本色

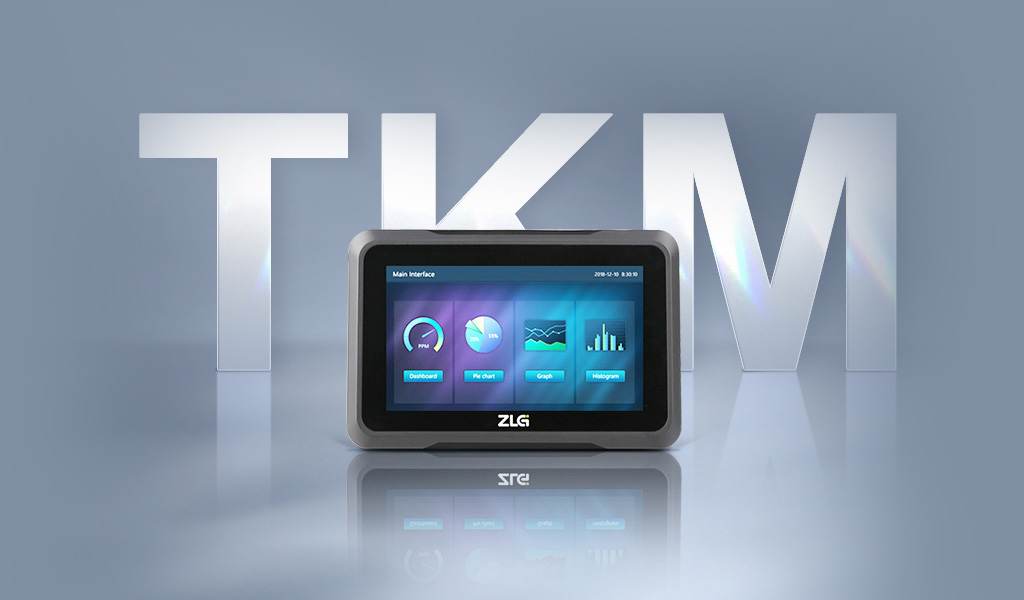

TKM系列显控一体机是广州致远电子针对工业应用领域开发的“显示”+“控制”一体化解决方案终端产品，采用简洁大方的外观设计，搭载致远电子自主研发的AWTK开源GUI引擎，便于用户轻松实现炫酷的显示界面效果。

开源GUI引擎，带来非凡视觉体验

TKM系列显控一体机搭载致远电子自主研发的AWTK开源GUI引擎。AWTK基于C语言开发，旨在为用户提供一个功能强大、高效可靠、可轻松做出高流畅性、交互效果好的GUI引擎，并开创性的支持跨平台同步开发，实现一次编程，终生使用。

选型表

型号TKM07004C-010KTKM07004R-010KTKM07004C-761KTKM07004R-761KTKM04302C-761KTKM04302R-761K
处理器Cortex®-M7 i.MXRT1052Cortex®-M7 i.MXRT1052ARM926EJ-SARM926EJ-SARM926EJ-SARM926EJ-S
主频528MHz528MHz804MHz804MHz804MHz804MHz
操作系统AWorksAWorksLinuxLinuxLinuxLinux
内存16MB16MB128M128M128M128M
电子硬盘128MB128MB128M128M128M128M
触摸屏电容屏电阻屏电容屏电阻屏电容屏电阻屏
显示屏尺寸7寸7寸7寸7寸4.3寸4.3寸
显示分辨率800*480800*480800*480800*480480*272480*272
色彩深度16位RGB16位RGB24位RGB24位RGB24位RGB24位RGB
无线功能
（ MiniPCIe扩展座）		4G/Wifi4G/Wifi4G4G4G4G
调试串口
（结构内部232）		1路1路1路1路1路1路
RS-4851路（默认隔离，可选非隔离）1路（默认隔离，可选非隔离）1路（默认隔离，可选非隔离）1路（默认隔离，可选非隔离）1路（默认隔离，可选非隔离）1路（默认隔离，可选非隔离）
RS-2321路1路1路1路//
以太网（10M/
100Mbps自适应）		1路1路1路1路1路1路
CAN-bus1路（默认隔离，可选非隔离）1路（默认隔离，可选非隔离）////
DI/DO//1路1路//
USB Host1路1路1路1路1路1路
TF卡1路1路1路1路1路1路
RTC时钟支持，带超级电容支持，带超级电容支持，带超级电容支持，带超级电容支持，带超级电容支持，带超级电容
独立看门狗支持支持支持支持支持支持
供电电压24V24V24V24V24V24V
工作环境-20℃~+70℃-20℃~+70℃-20℃~+70℃-20℃~+70℃-20℃~+70℃-20℃~+70℃
存储环境-30℃~+85℃，≤60％相对湿度-30℃~+85℃，≤60％相对湿度-30℃~+85℃，≤60％相对湿度-30℃~+85℃，≤60％相对湿度-30℃~+85℃，≤60％相对湿度-30℃~+85℃，≤60％相对湿度
电磁防护静电放电抗扰度试验：
接触放电：±6kV；
空气放电：±8kV；		静电放电抗扰度试验：
接触放电：±6kV；
空气放电：±8kV；		静电放电抗扰度试验：
接触放电：±6kV；
空气放电：±8kV；		静电放电抗扰度试验：
接触放电：±6kV；
空气放电：±8kV；		静电放电抗扰度试验：
接触放电：±6kV；
空气放电：±8kV；		静电放电抗扰度试验：
接触放电：±6kV；
空气放电：±8kV；
雷击（浪涌）抗扰度试验：
电源端口：±2kV(线对地)；
电源端口：±1kV(线对线)；
信号端口：±1kV(线对地)；		雷击（浪涌）抗扰度试验：
电源端口：±2kV(线对地)；
电源端口：±1kV(线对线)；
信号端口：±1kV(线对地)；		雷击（浪涌）抗扰度试验：
电源端口：±2kV(线对地)；
电源端口：±1kV(线对线)；
信号端口：±1kV(线对地)；		雷击（浪涌）抗扰度试验：
电源端口：±2kV(线对地)；
电源端口：±1kV(线对线)；
信号端口：±1kV(线对地)；		雷击（浪涌）抗扰度试验：
电源端口：±1kV(线对地)；
电源端口：±0.5kV(线对线)；
信号端口：±1kV(线对地)；		雷击（浪涌）抗扰度试验：
电源端口：±1kV(线对地)；
电源端口：±0.5kV(线对线)；
信号端口：±1kV(线对地)；
射频场感应的传导骚扰抗扰度试验：
150kHz至80MHz：3 V/m；		射频场感应的传导骚扰抗扰度试验：
150kHz至80MHz：3 V/m；		射频场感应的传导骚扰抗扰度试验：
150kHz至80MHz：3 V/m；		射频场感应的传导骚扰抗扰度试验：
150kHz至80MHz：3 V/m；		射频场感应的传导骚扰抗扰度试验：
150kHz至80MHz：3 V/m；		射频场感应的传导骚扰抗扰度试验：
150kHz至80MHz：3 V/m；
电快瞬变脉冲群抗扰度试验：
电源端口：±2kV；
信号端口：±1kV；		电快瞬变脉冲群抗扰度试验：
电源端口：±2kV；
信号端口：±1kV；		电快瞬变脉冲群抗扰度试验：
电源端口：±2kV；
信号端口：±1kV；		电快瞬变脉冲群抗扰度试验：
电源端口：±2kV；
信号端口：±1kV；		电快瞬变脉冲群抗扰度试验：
电源端口：±2kV；
信号端口：±1kV；		电快瞬变脉冲群抗扰度试验：
电源端口：±2kV；
信号端口：±1kV；
开发文档开发文档开发文档开发文档开发文档开发文档开发文档

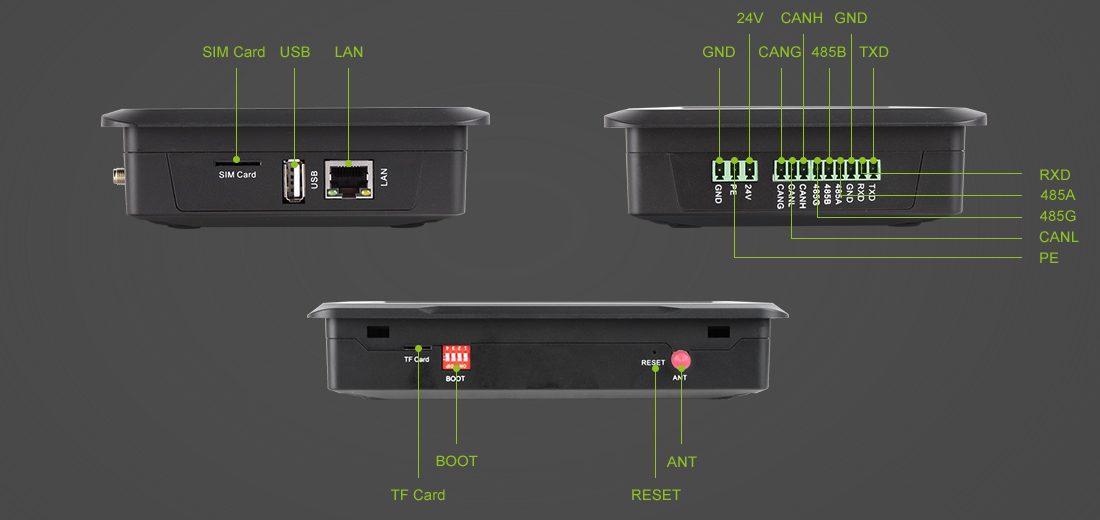

人性化接口设计，全面覆盖应用

集成串口、RS-232、RS-485、CAN-bus、以太网、MiniPCIE、USB等丰富的接口，提供多种通信接入方式，满足用户丰富的应用扩展。

优质的工业品质，适用行业广泛

TKM系列显控一体机凭借其优质的产品性能，适用于各种人机交互场合，如科学实验仪器，快递柜，水处理设备，包装行业，装配自动化行业等。
