M6G2C Cortex®-A7工控核心板
M6G2C是一款工业控制核心板 ,采用 Freescale Cortex®-A7 528MHz主频的处理器,以先进的电源管理架构带来更低功耗。标配 8路 UART、 2路 USB OTG、 2路 CAN-Bus、 2路以太网等接口;并预装 AWorksOS工业智能物联开发平台,面向智能硬件与工业物联网方向应用设计。
选型表
产品名称 | M6G2C-128LI | M6G2C-256LI |
---|---|---|
处理器 | Freescale Cortex®-A7 i.MX6UL | Freescale Cortex®-A7 i.MX6UL |
主频 | 528MHz | 528MHz |
操作系统 | Linux、AWorksLP | Linux、AWorksLP |
内存 | 128M DDR3 | 256M DDR3 |
电子硬盘 | 128M Nand Flash | 256M Nand Flash |
电阻触摸屏 | 支持四线式电阻屏 | 支持四线式电阻屏 |
电容触摸屏 | 可提供方案支持 | 可提供方案支持 |
最高显示分辨率 | 1366*768 | 1366*768 |
图形加速 | 支持 | 支持 |
LCD接口(RGB) | 支持 | 支持 |
VGA接口 | 可提供方案支持 | 可提供方案支持 |
LVDS接口 | 可提供方案支持 | 可提供方案支持 |
UART | 8路(含1路调试串口) | 8路(含1路调试串口) |
以太网 | 2路百兆 | 2路百兆 |
CAN_bus | 2路 | 2路 |
USB OTG | 2路 | 2路 |
IIC | 1路 | 1路 |
SPI | 1路(最高3路) | 1路(最高3路) |
GPIO | 10路(最高104路) | 10路(最高104路) |
PWM | 2路 | 2路 |
ADC | 2路12位 | 2路12位 |
CSI | 1路(复用) | 1路(复用) |
功放功率 | 1路 | 1路 |
RTC时钟 | 支持 | 支持 |
独立硬件看门狗 | 支持 | 支持 |
供电电压 | 5V | 5V |
机械尺寸 | 30mm*48mm | 30mm*48mm |
环境测试 | -40℃~+85℃ | -40℃~+85℃ |
评估套件 | EPC-6G2C-L | EPC-6G2C-L |
在线购买 | 购买 | 购买 |
AWorksLP工业智能物联开发平台
M6G2C核心板内置AworksLP工业智能物联开发平台,AWorksLP采用面向框架的设计架构,支持平台组件 “可插拔、可替换、可配置”、与硬件无关、与操作系统种类无关的方式设计,用户只需修改相应的头文件,即可实现应用代码的跨平台复用。

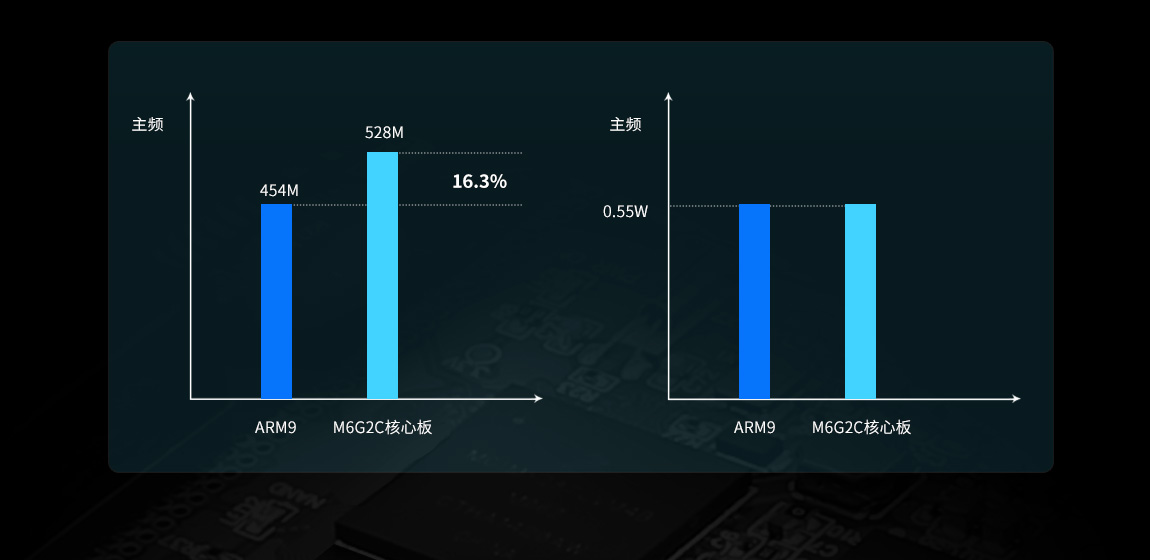

低能耗,高主频
M6G2C工控核心板相比于Arm9™系列核心板的功耗相同,主频提高16.3%。

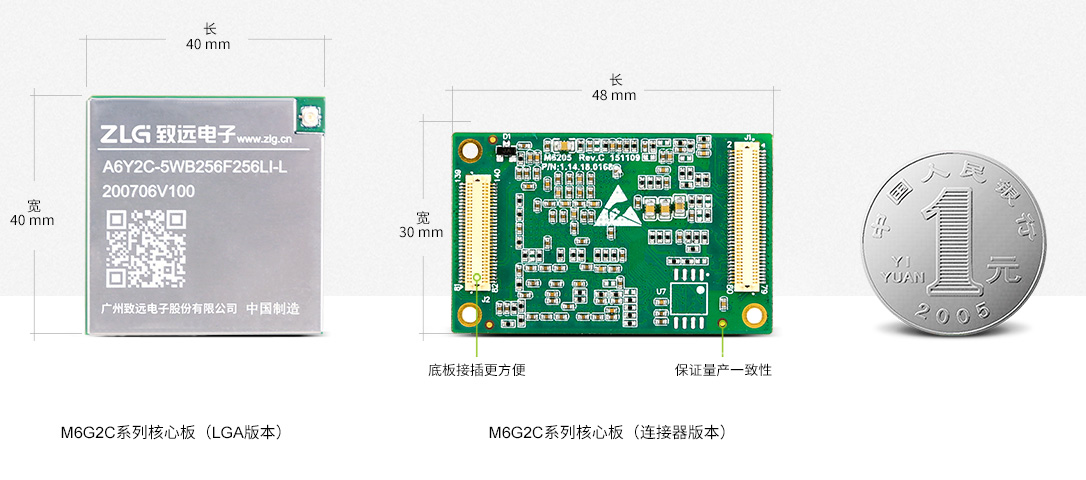

小体积,应用更加灵活
6层PCB沉金工艺打造30*48mm尺寸,仅两枚一元硬币大小,采用的进口广濑连接器,扣合紧密牢固。
音频解码,数字摄像头
无需外扩声卡,细腻音乐直接输出,信手聆听花开,集成CMOS传感器接口,支持数字/模拟摄像头,留住点滴精彩。

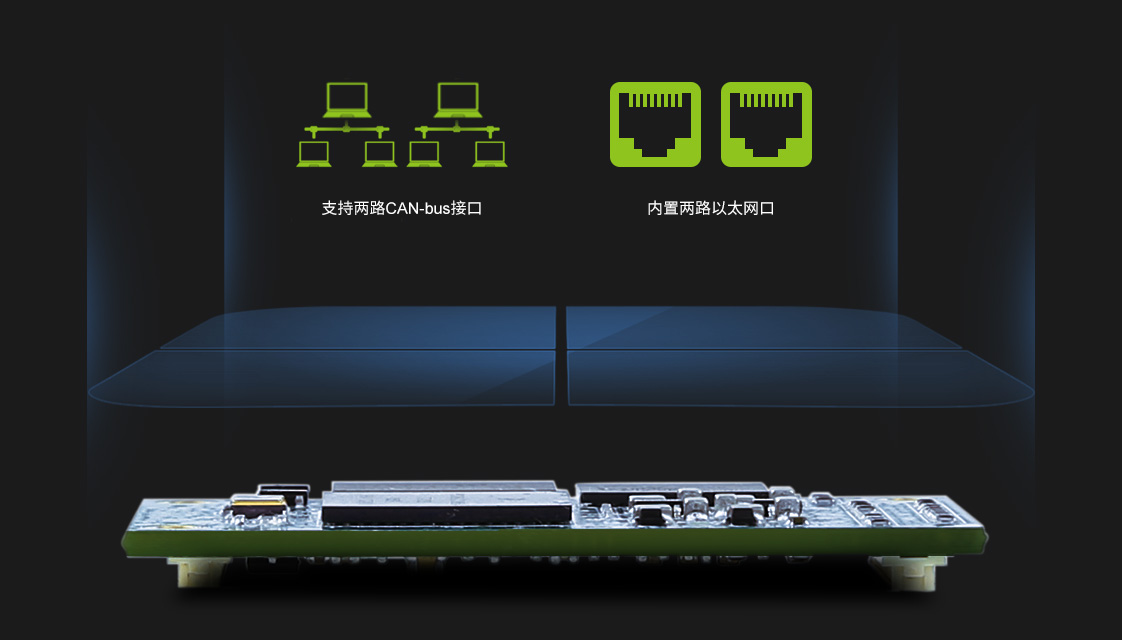

双路CAN总线、双路以太网
集成两路高实时性的CAN-bus接口,双路以太网可实现双网冗余,给网络双重保险。
串口王——业内功能集成的8路UART
可将传感器、北斗导航、GPGS、智能仪表、蓝牙通信、微型打印等多达8种外部设备集于一体,更多选择创造更多可能。
搭配ZWS物联网云平台,快速实现系统智能化升级
基于致远电子自主研发的ZWS物联网云平台,让设备实现智能化升级,支持远程固件升级、日志文件快速召回、业务数据监控、组态可视化呈现、海量数据分析等功能。
