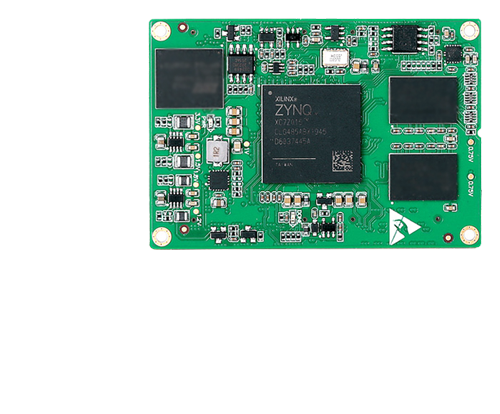

M7015核心板
Arm®+FPGA强强联手

M7015核心板采用XILINX XC7Z015平台,配备双核Cortex®-A9 处理器与28nm Artix-7 可编程逻辑单元,具备Arm®的运算能力和FPGA的并行处理能力,拥有丰富的接口资源和工业级品质,可广泛应用在医疗电子、机器视觉、运动控制、工业以太网等领域。

选型表

M7015-1GF4GLI-T
处理器XC7Z015-2CLG485I内核Cortex®-A9×2 + FPGA
主频766MHz操作系统Linux
内存1GB电子硬盘4GB
QSPI Flash16MB36Kb 块RAM数量95(3.3 Mb)
可编程逻辑单元74K查找表数量46200
触发器数量92400UART接口7路(含1路调试串口,1路带硬件流控串口)
电阻触摸屏支持四线电阻式触摸屏接口电容触摸屏支持SPI控制式触摸屏接口
最高显示分辨率(RGB-LCD接口)1280×800LCD接口(RGB)支持24bit
以太网接口1路千兆 + 1路百兆CAN接口2路
USB2.0 ULPI接口支持PCIE接口2路 PCIE 2.0(最大支持4路)
SFP接口支持IIC接口3路
SPI接口4路SDIO接口1路
GTP接口4路,最高速率6.25 Gb/sJTAG接口1路
DSP 片数量(18x25位)160RTC时钟支持
PS I/O(Arm®端)最大支持53路Select IO(FPGA端)最大支持150路
ADC接口1路差分输入,12bit分辨率及最大±4LSBs非线性误差独立硬件看门狗支持
机械尺寸45mm×65mm供电电压5V
环境测试-40℃~85℃评估板M7015-EV-Board
环境测试-40℃~85℃评估板M7015-EV-Board
样品购买购买

软硬结合,给您 “1+1>2” 的体验

M7015核心板采用创新型的Arm®+FPGA架构,将处理器的软件可编程性与FPGA的硬件可编程性进行优化整合,不仅能提供更优秀的系统性能、灵活性与可拓展性,还能简化硬件设计,加快产品上市。

板载资源全面,拓展能力突出

M7015核心板不仅性能强大,板载配置也尽显奢华。

工业级品质,应用更广泛

M7015核心板凭借强大的性能与优异的品质,在医疗电子、机器视觉、工业以太网、网络交换机等领域担任着重要角色。

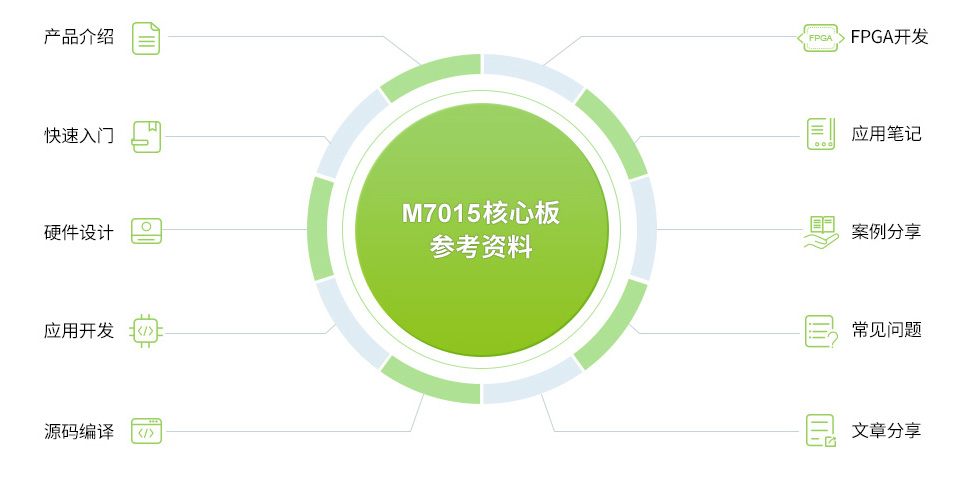

丰富的软硬件参考资料

ZLG致远电子为用户提供丰富的软硬件参考资料,帮助用户轻松实现TCP/IP通信、CAN-bus现场总线通信、USB通信等复杂功能,让每一位用户的产品开发更加高效可靠。
