智能读写卡芯片(二次开发)

系列型号:ZSN700

带读卡功能的32位Arm® Cortex®-M0内核微控制器,最高工作频率可达48MHz,集成支持符合ISO/IEC 14443 A/B协议的读卡器,内置高速存储器,丰富的增强型I/O端口和外设连接到AHB和APB总线。具有高整合度、高抗干扰、高可靠性和超低功耗的特点。

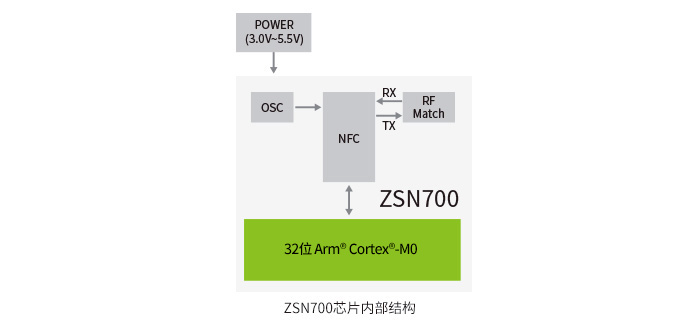

硬件高集成化

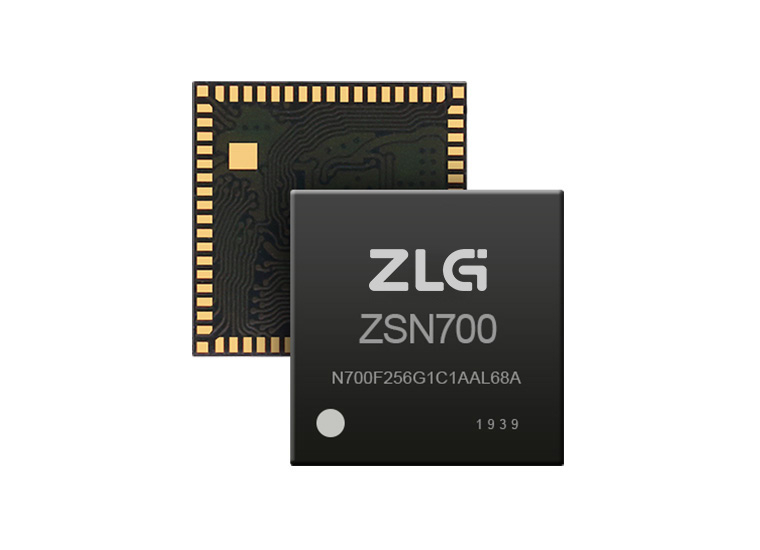

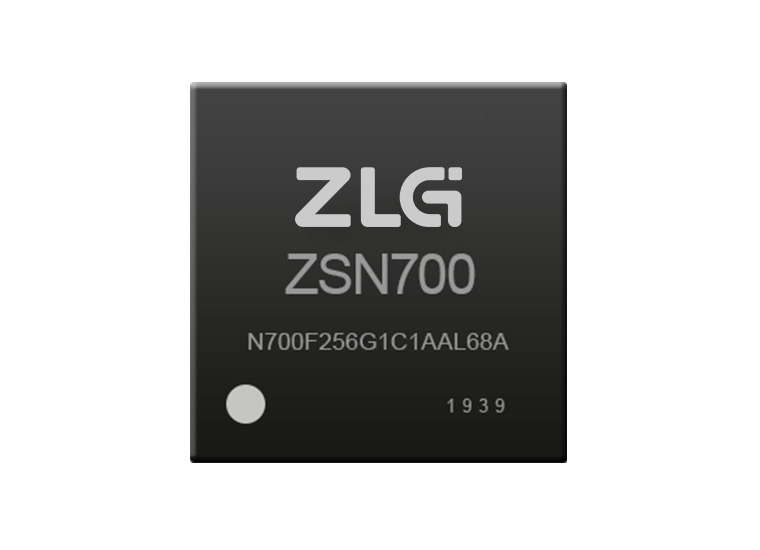

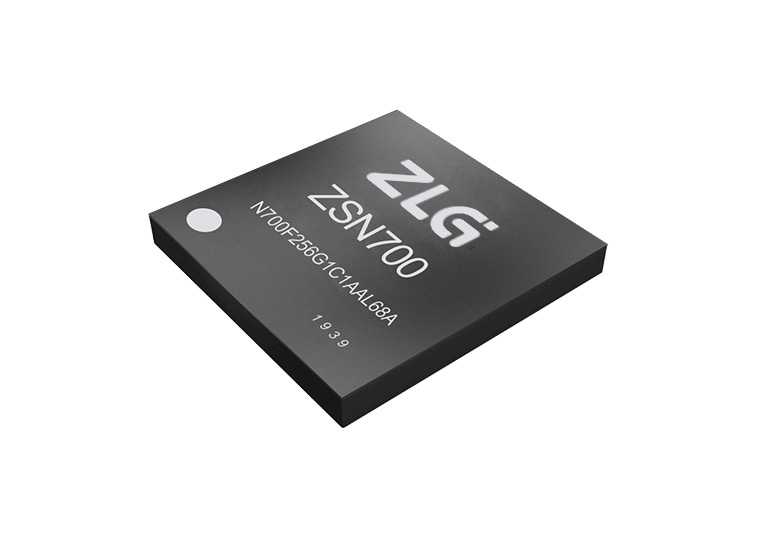

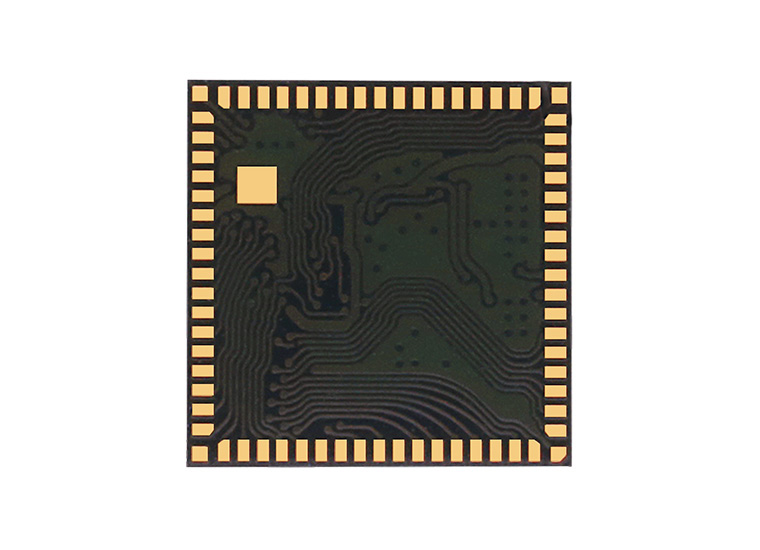

集成时钟电路、RF收发匹配电路;集成低功耗32位Cortex®-M0+微处理器,工作频率最高48MHz,256K的Flash,32K的SRAM,50个通用I/O;LGA68封装,10mm*10mm*0.95mm,外形小巧使用便捷。

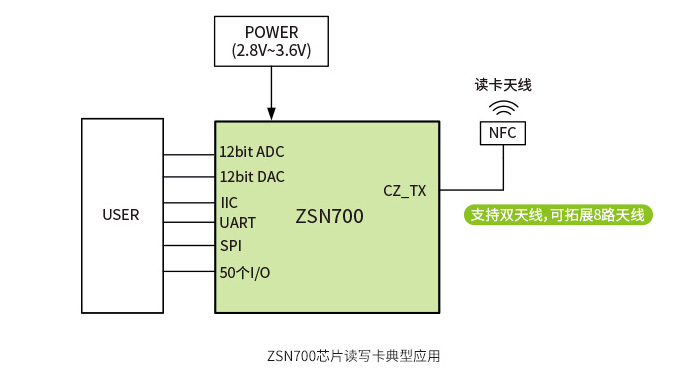

读卡典型应用,外围电路极简设计

用户只需给芯片供电,配合相应的通信接口和读卡天线板,即可实现读卡功能。

适配AMetal SDK,极大简化专用外设开发过程

ZSN700-EVK评估套件采用AMetal SDK硬件设计标准,可灵活扩展MiniPort、MicroPort标准接口模块。软件配套开源AMetalSDK, 提供了丰富的组件及应用示例;提供标准API接口,实现外设操作标准化,极大简化了专用外设的开发过程。 同时开放硬件层和驱动层接口,满足特殊需求的应用使用。

提供操作各类常用卡片的API函数接口

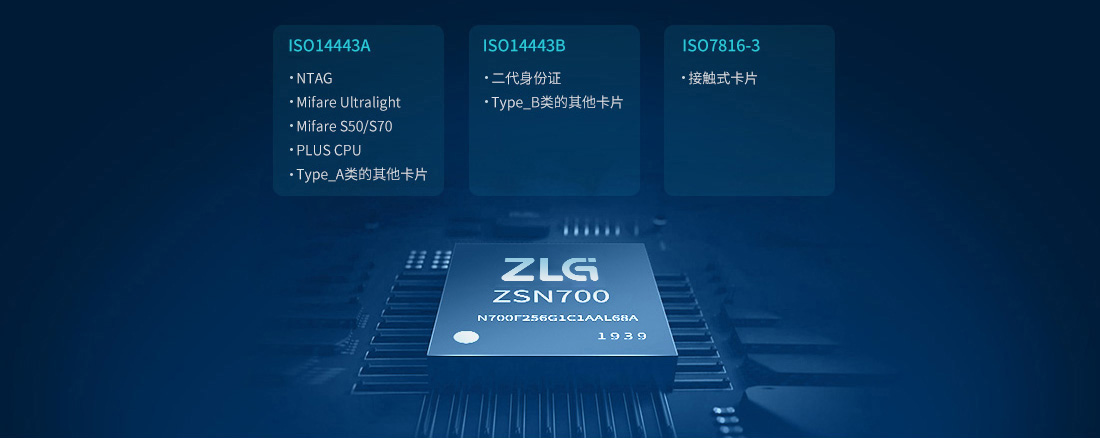

调用API函数可直接操作Mifare S50/S70、Mifare Ultralight、NTAG、PLUS CPU、二代身份证等常用卡片。

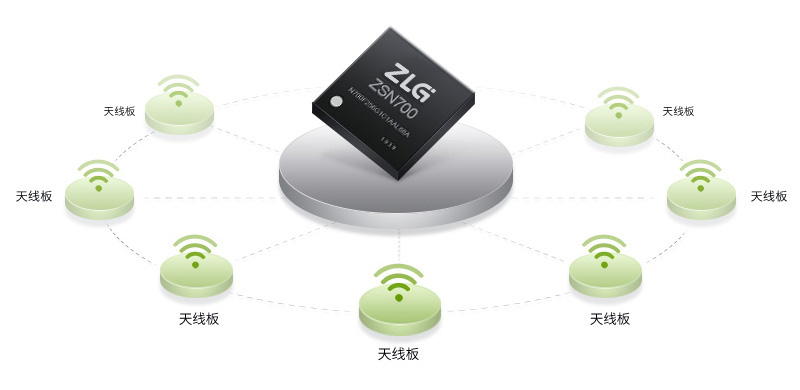

支持天线通道拓展功能

天线通道拓展功能能够实现多点读卡,实现真正的一“芯”多用,有效节省软硬件成本。

低功耗

支持低功耗的外部卡片侦测功能,方便电池供电模式下的应用场合。

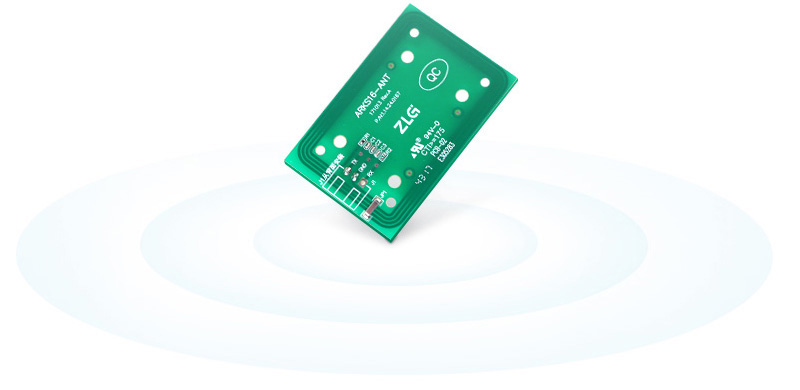

可选用标配天线板

省去设计读卡天线板的流程,降低开发难度,有效缩短项目研发周期。

提供丰富的软硬件参考资料

提供芯片手册、配套评估套件、AMetal示例源码、硬件原理图与封装库和硬件设计指南等丰富参考资料,协助开发者快速完成产品设计。
