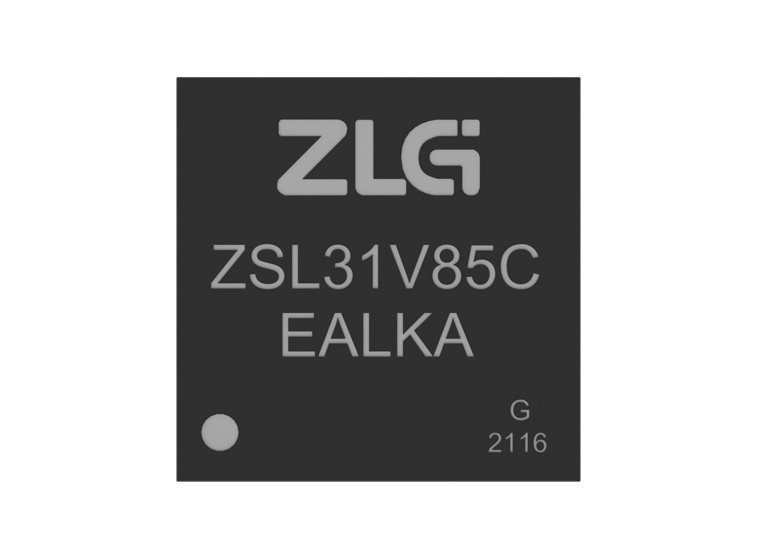

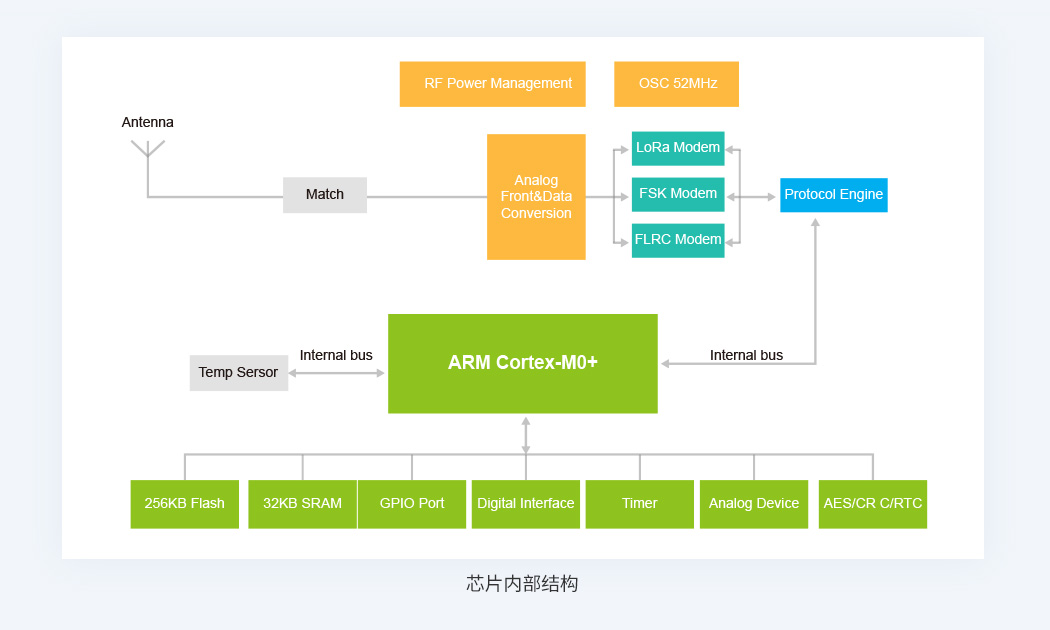

硬件高集成化

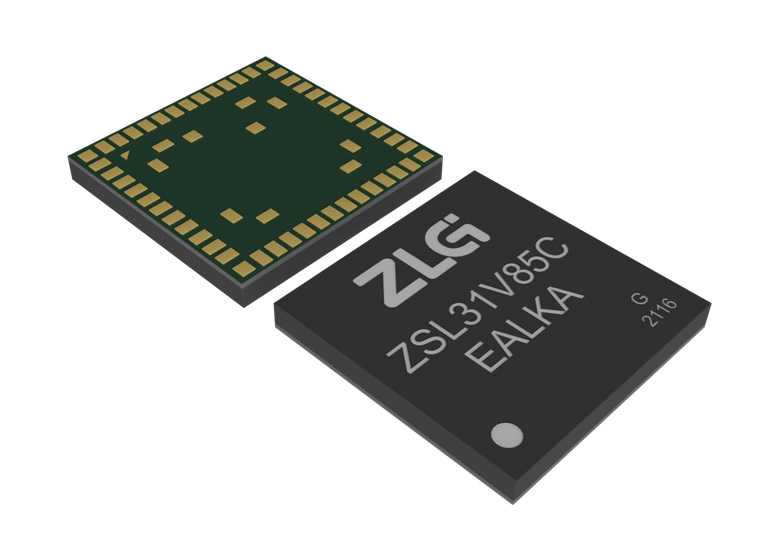

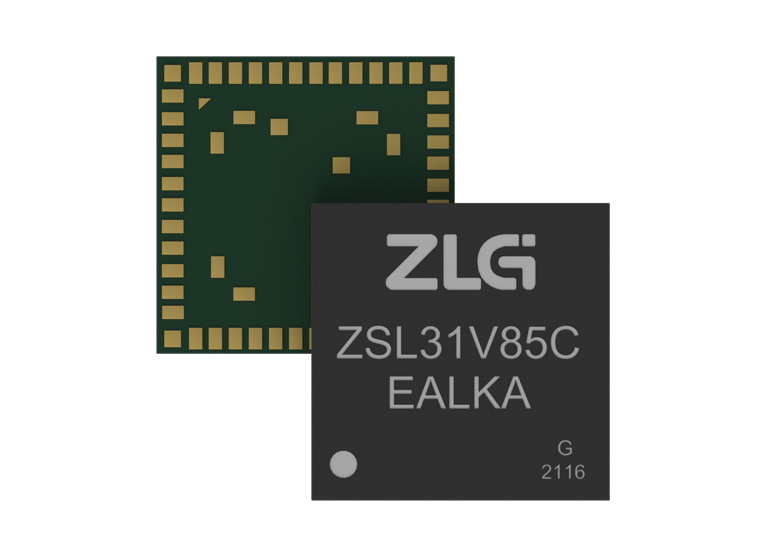

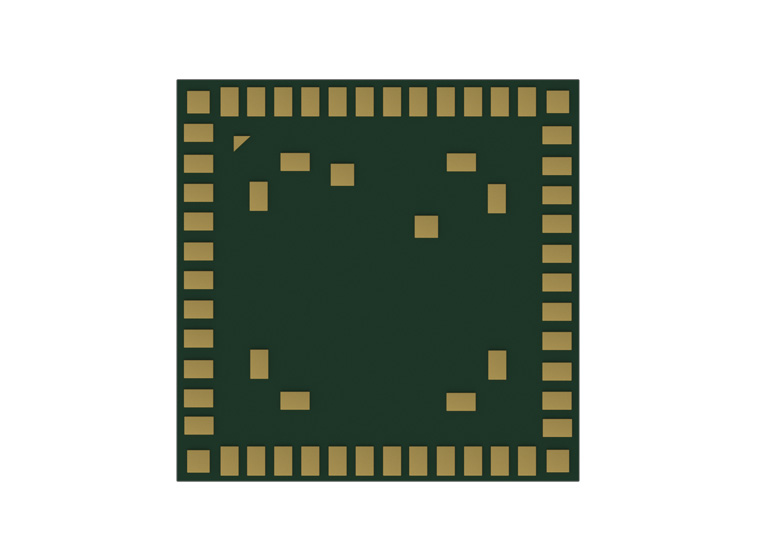

该产品集成无线收发器，可支持二次开发的ARM Cortex-M0+ 超低功耗内核，射频收发匹配电路，滤波电路和高精度温度传感器，集成了运算放大和多路比较器，拥有多路UART，SPI，IIC 外设，35 个通用输入输出IO口，LGA56封装，产品9mm*9mm*1.09mm超小体积。

典型应用电路

ZSL31V85CEALKA 典型应用电路如下所示，芯片只需要供电再接上50欧姆阻抗天线即可作为无线发送接收节点。

集成RF电路

工作频率：2.4~2.483GHz，休眠总电流：2.6uA，接收总电流：15mA(DC), 最大发射总电流：35mA(DC)@11.5dBm，发射功率可调：-18dBm~+13dBm@ Step1dB，loRa调制模式接收灵敏度：-116dBm@12.69kb/s，只需外接50欧姆阻抗天线即可完成无线收发。

集成开放式的32位Arm^® Cortex^®-M0+内核

48MH主频，拥有35个通用GP10口；256K字节Fash存储器，32K字节RAM存储器；4个标准UART，2个低功耗UART，1个SPI接口，1个IIC接口；内置12位1Msps采样速率ADC和12位500Ksps速率的DAC; 内置TRNG真随机数发生器; 内置AES-128/192/256硬件协处理器。
