如何计算线路之间电气间隙
“生命高于一切，安全重于泰山” ——习大大。这句话不仅适用于建筑、煤矿等高危行业，同样应该作为电子工程师的座右铭。
那么设计产品又要遵循哪些安全规范呢？大家可能都知道要符合安规了，安规针对不同的设备有不同的标准，今天我们讲解安规标准IEC 60950-1:2005中的电气间隙的计算并结合开关电源的实际电路进行详细分析。

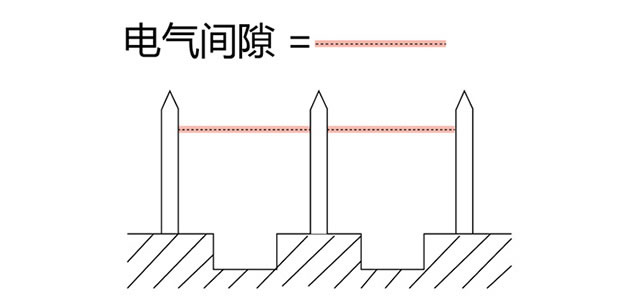

图1 电气间隙示意图
下面以一个AC-DC开关电源（输入电压：85VAC~265VAC，开板电源）进行举例，计算一次电路保险丝前面L、N线的距离和保险丝后L、N线的电气间隙。
确定线路之间的电气间隙大致分为以下五步进行计算：
第一步：确认两线路之间需要满足的绝缘等级要求

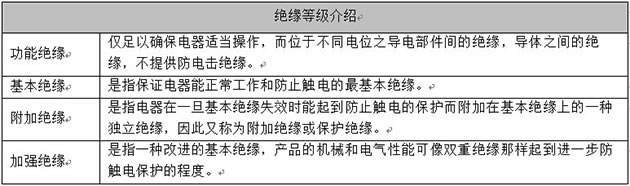

表1 绝缘等级
对于我们的开板电源来说，保险丝前L、N线之间要求基本绝缘，保险丝后要求功能绝缘。
图2 电源外围应用示意图

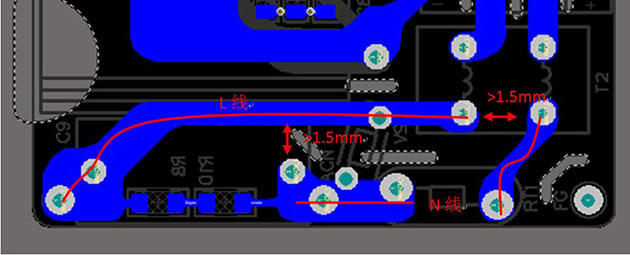

图3 实际PCB布局布线图
第二步：确定电源工作电压和交流电网电源瞬态电压
由于我们电源的工作最高电压有效值为265V属于150V到300V的范围，那么根据表2的数据电网电源瞬态电压为2500V等级（通常，预定与交流电网电源连接的设备的电气间隙应当按II类过电压来设计）。

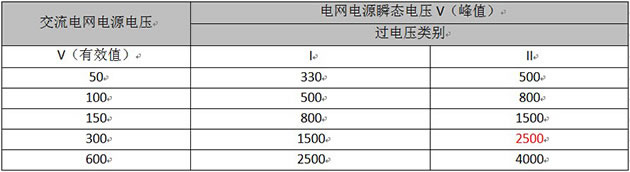

表2 交流电网电源瞬态电压
第三步：确定产品污染等级

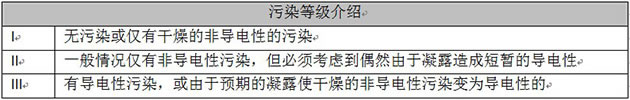

表3 污染等级
除非有关产品标准另有规定，工业用电器一般选取用于污染等级为3级的环境，家用和类似用途电器一般选取用于污染等级为2级的环境,由于我们的电源为开板模块，并且用于工业环境故确定设备的污染等级为3级。
第四步：测量两线路之间峰值电压
利用示波器测量L、N线之间的峰峰峰值电压，此电压值以实测为准。此处假设测试出的电压为382V。
第五步：查表计算
根据前面四步得出的结果，查询下表方可得到对应的电气间隙数值。

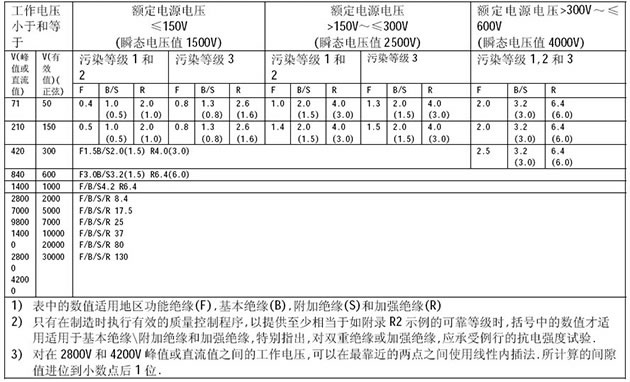

表4 最小绝缘电气间隙对应表
即保险丝前面L、N线之间的电气间隙=2.0mm。
保险丝后面L、N线之间的电气间隙=1.5mm。
