M1052跨界核心板
化繁而不凡
M1052跨界核心板板载Cortex®-M7的RT1050处理器,既具备MPU的强劲处理性能,又兼备MCU微控制器的简单易用与实时性优势!M1052集成Wi-Fi/LoRa/ZigBee/Mifare无线功能,并预装AWorksOS工业智能物联开发平台,面向智能硬件与工业物联网方向应用设计。
MPU的处理性能
MCU的开发方式内置AWorks IoT
实时操作系统无线物联
无限可能
M1052跨界核心板
化繁而不凡
M1052跨界核心板板载Cortex®-M7的RT1050处理器,既具备MPU的强劲处理性能,又兼备MCU微控制器的简单易用与实时性优势!M1052集成Wi-Fi/LoRa/ZigBee/Mifare无线功能,并预装AWorksOS工业智能物联开发平台,面向智能硬件与工业物联网方向应用设计。
选型表
型号 | M1052-16F8AWI-T | M1052-16F128AWI-T | M1052-W16F128AWI-T |
处理器 | NXP i.MX RT1052 | NXP i.MX RT1052 | NXP i.MX RT1052 |
主频 | 528MHz | 528MHz | 528MHz |
操作系统 | AWorksOS | AWorksOS | AWorksOS |
内存 | 512K+16M | 512K+16M | 512K+16M |
电子硬盘 | 8MB | 128MB | 128MB |
电阻触摸屏 | 支持四线式电阻屏 | 支持四线式电阻屏 | 支持四线式电阻屏 |
电容触摸屏 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 |
最高显示分辨率 | 1366*768 | 1366*768 | 1366*768 |
LCD接口(RGB) | 支持 | 支持 | 支持 |
VGA接口 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 |
LVDS接口 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 |
zigbee | ─ | ─ | ─ |
LoRa | ─ | ─ | ─ |
Mifare | ─ | ─ | ─ |
Wi-Fi | ─ | ─ | 支持 |
UART | 7路(含1路调试串口) | 7路(含1路调试串口) | 6路(含1路调试串口) |
以太网 | 1路百兆 | 1路百兆 | 1路百兆 |
CAN_bus | 2路 | 2路 | 2路 |
CAN FD | ─ | ─ | ─ |
USB Host | 1路 | 1路 | 1路 |
USB OTG | 1路 | 1路 | 1路 |
IIC | 2路 | 2路 | 2路 |
SPI | 2路 | 2路 | 1路 |
CSI | 1路 | 1路 | 1路 |
TF/SD卡 | 1路 | 1路 | 1路 |
NOR FLASH | 8M(SPI) | 8M(SPI) | 8M(SPI) |
RTC时钟 | 支持 | 支持 | 支持 |
独立硬件看门狗 | 支持 | 支持 | 支持 |
供电电压 | 5V | 5V | 5V |
机械尺寸 | 30mm*48mm | 30mm*48mm | 30mm*48mm |
环境测试 | -40℃~+85℃ | -40℃~+85℃ | -30℃~+85℃ |
评估底板 | M105x-EV-Board | M105x-EV-Board | M105x-EV-Board |
在线购买 | 购买 | 购买 | 购买 |
MPU的处理性能,MCU的开发方式
M1052跨界核心板搭载NXP i.MX RT105x处理器,主频高达528MHz,RT105x基于应用处理器的架构方式,采用MCU内核,既能实现应用处理器的高性能、丰富的功能外设及多样化的入网接口方式,又兼具传统MCU的易用性和实时低功耗运行特性。
无线物联,无限可能
M1052跨界核心板集成Mifare、Wi-Fi、zigbee或LoRa的无线技术,同时支持2路CAN,1路百兆以太网,7路UART等,将多种通讯方式一网打尽。用户可根据实际应用,灵活选择搭配不同的近程、远程通讯模块。
AWorksLP工业智能物联开发平台
M1052跨界核心板内置AWorksLP工业智能物联开发平台,AWorksLP采用面向框架的设计架构,支持平台组件 “可插拔、可替换、可配置”、与硬件无关、与操作系统种类无关的方式设计,用户只需修改相应的头文件,即可实现应用代码的跨平台复用。
物联世界,云享未来
AWorksOS支持6LoWPAN、TLS、DTLS、CoAP、MQTT、LWM2M等物联网关键协议栈,支持并提供阿里云、机智云等云的接入解决方案。
搭配ZWS物联网云平台,快速实现系统智能化升级
基于致远电子自主研发的ZWS物联网云平台,让设备实现智能化升级,支持远程固件升级、日志文件快速召回、业务数据监控、组态可视化呈现、海量数据分析等功能。

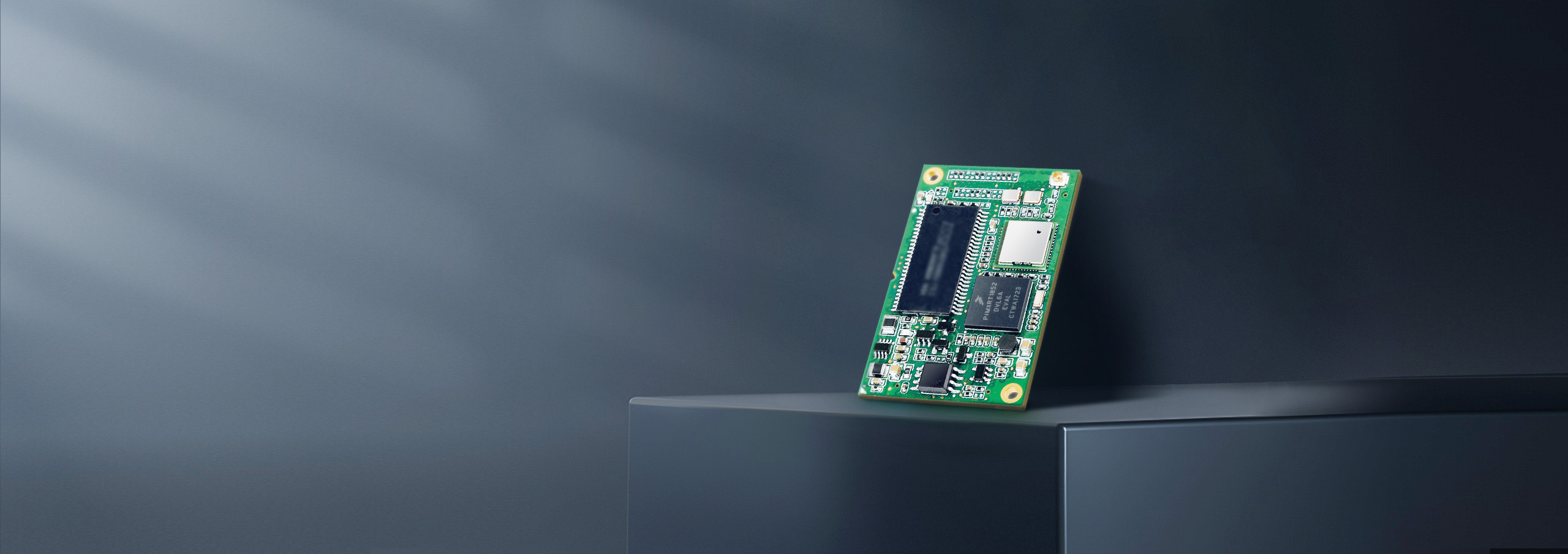

体积小,应用灵活
M1052跨界核心板采用 30mm x 48mm 小体积,只有硬币宽度大小,可更灵活地嵌入到应用系统当中。
射频模拟实验室,保证通信产品质量
ZLG致远电子射频实验室拥有高性能的频谱分析、矢量信号分析等无线测试设备,洞察M1052跨界核心板无线信号的每一个细节,保证产品信号的一致性。
