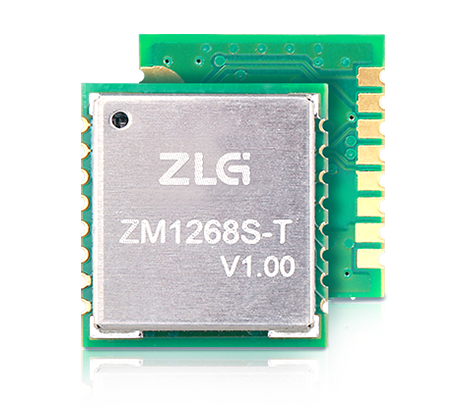

新一代LoRa射频模块

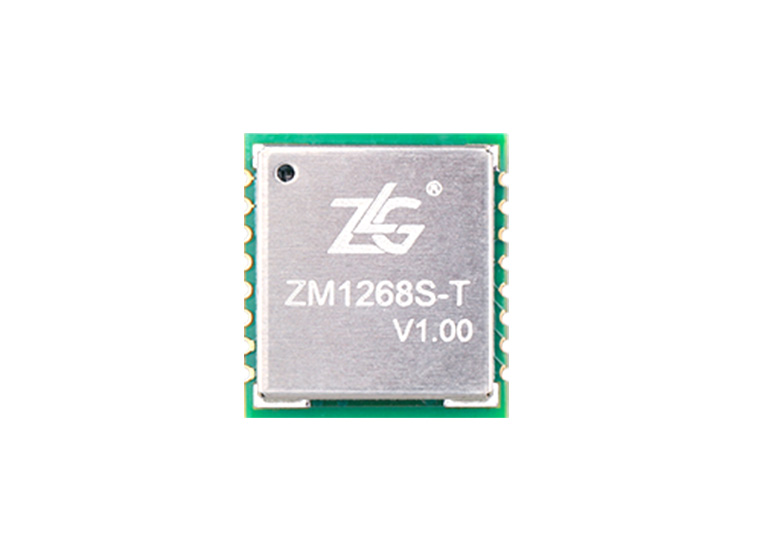

系列型号:ZM1268S-T

ZM1268S-T是ZLG基于SX1268系列芯片设计开发的一款高性能、工业级LoRa射频模块。模块采用LoRa调制技术,完美解决了小数据量在复杂环境中的超远距通信问题。

相较于前一代LoRa产品,在小体积、低功耗、发射功率、最高速率、稳定性等方面均有大幅提升。适用于各类无线表计、无线消防、智慧城市、智慧工厂、无线传感器等应用。

产品选型

产品型号ZM1268S-T
天线类型 管脚外接
接口SPI
频率范围470~510MHz
中心频点470MHz
发射功率-9~22dBm
接收灵敏度最高-148dBm
发射电流108mA(22dBm)
接收电流4mA
传输速率最高62.5kbps
模块尺寸12×13mm
工作温度-40°C~85°C
最小包装数量MPQ1000
包装类型卷带

内置ESD器件,保护模块不受静电损伤

ZM1268S系列LoRa射频模块,内置了ESD静电防护器件,高达接触放电4kV以上的防护等级,使得模块在各类复杂环境下均能正常运行。

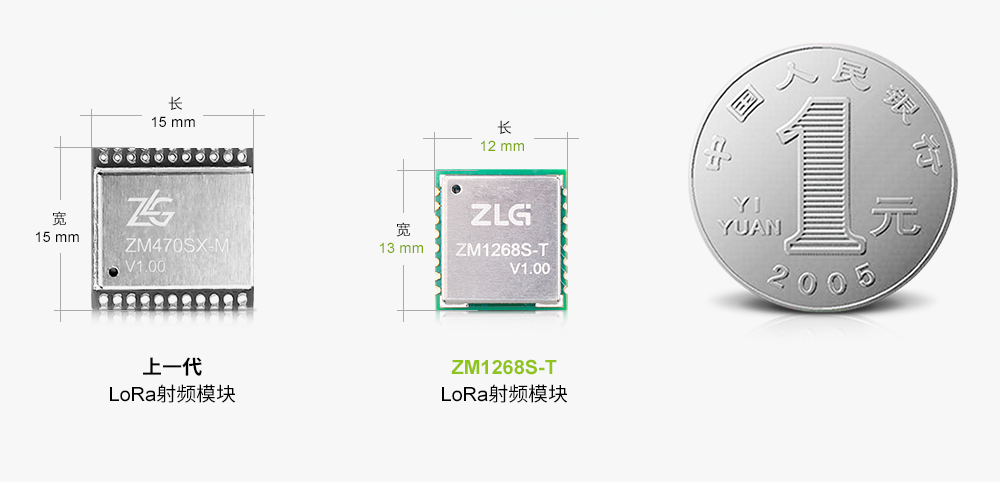

更小体积,满足各类应用需求

相较于上一代LoRa射频模块,ZM1268S在保障模块性能的前提下,进一步缩小模块体积,12*13mm的超小体积,能满足更多样化的应用需求。

更大的发射功率,更远的通信距离

得益于芯片平台的升级,ZM1268S的最大发射功率达到了22dBm,通信距离进一步增强。

极低功耗,显著增加续航时间

在22dBm的最大发射功率下,发送电流仅为107mA,接收电流降低至6mA。

更高通信速率

ZM1268S系列扩频因子增加,最高通讯速率可达62.5kbps,较上一代产品提升1倍。

采用温补晶振,大幅提升通信稳定性

ZM1268S系列LoRa射频模块选用温度补偿晶振,满足-40~+85℃的标准工业级要求。在高低温环境适应性大幅提升的同时,极低速率下的通讯也更加稳定。

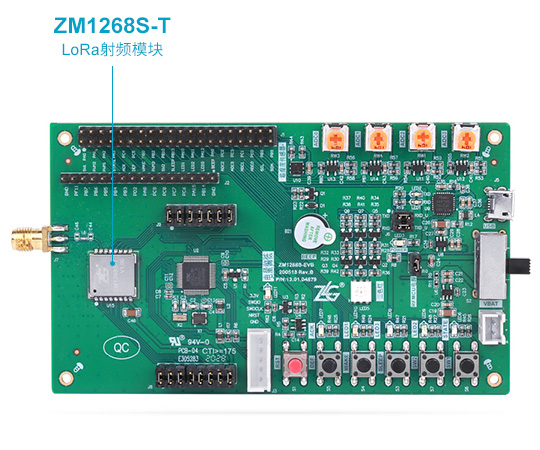

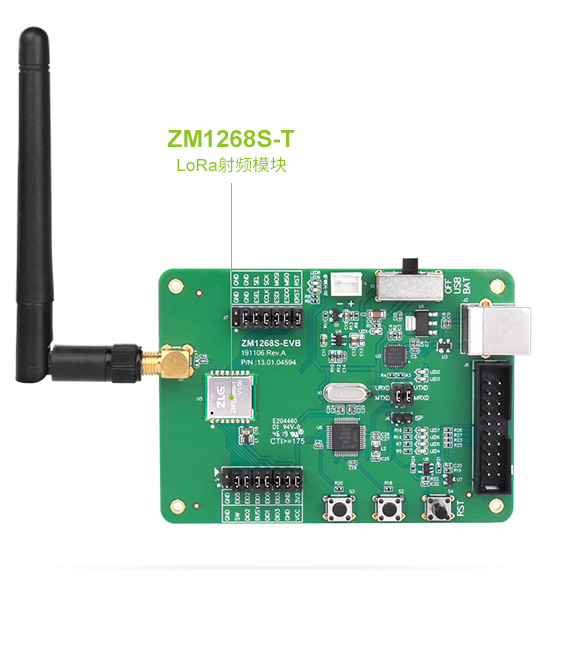

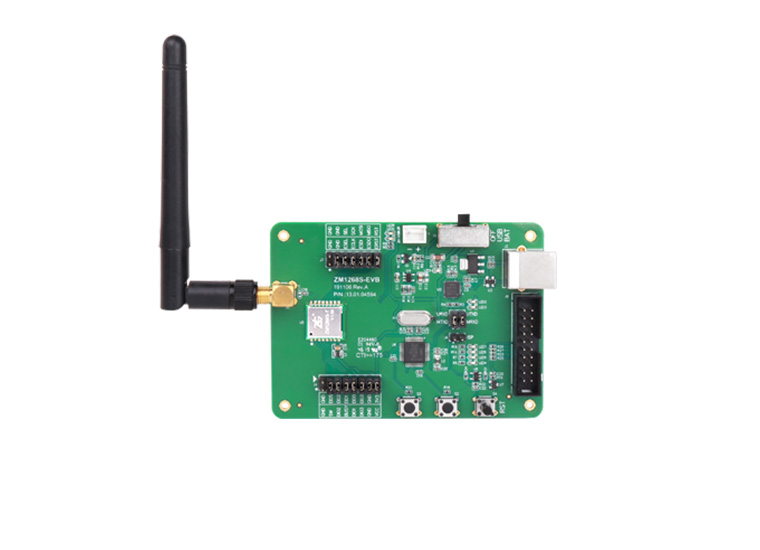

评估套件

ZM1268S系列配有专用评估套件,模块的所有功能引脚均以通过评估套件接出,使用评估套件可以快速上手测试。
