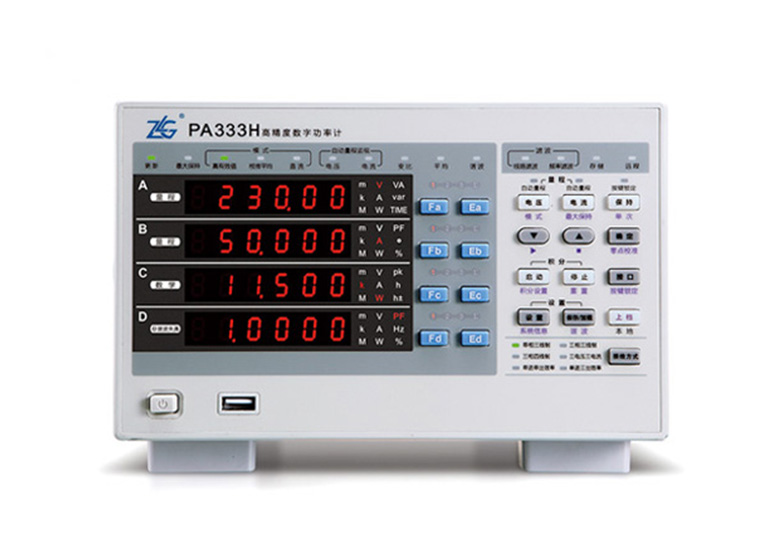

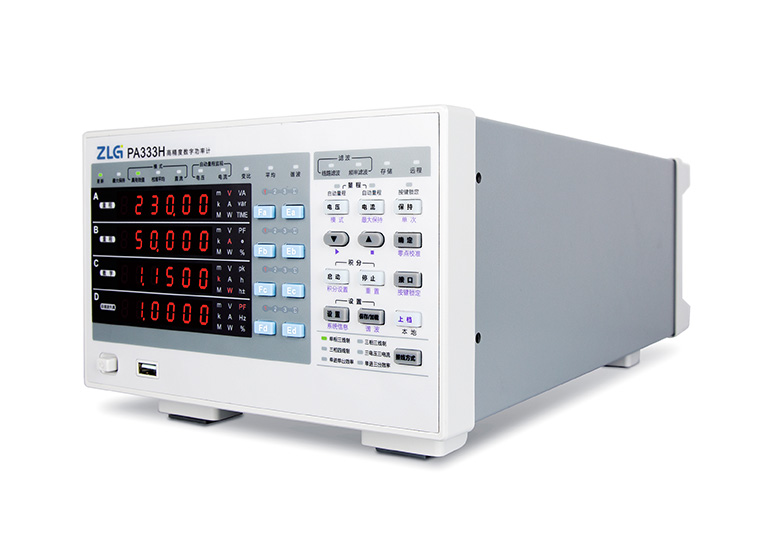

PA333H数字功率计

功率计是一种基础的电参数测量仪器,主要用于光伏、家电、电源、电机等行业的产线测试环节,具有高精度、易集成、高性价比的产品特性。

PA333H功率计配备三通道1500V/50A功率板卡,具备0.1%高精度与300KHz高带宽。在需要对1500V高压信号、50A内电流信号或高频信号测试时有更好的表现,如新能源发电行业、变频器电机行业、电源行业等。

通道数三通道电压量程15V、30V、60V、150V、300V、600V、1000V
基本功率精度0.1%直接输入电流量程1A、2A、5A、10A、20A、50A
输入带宽DC,0.1Hz-300kHz外部传感器输入量程100mV、200mV、400mV、1V、2V、5V、10V
采样率200KS/s最大连续共模电压1000Vrms,CAT II
数据更新周期100ms,250ms,500ms,1s,2s,5s,10s,20s,自动积分测量及积分模式下的自动量程支持
谐波测量标配、IEC61000-4-7A/D转换器电压与电流同时转换,分辨率:16位,最大转换率:5µs
THD运算的分析次数1-50次通信接口标配GPIB、LAN、RS-232、USB-Host、USB-Device

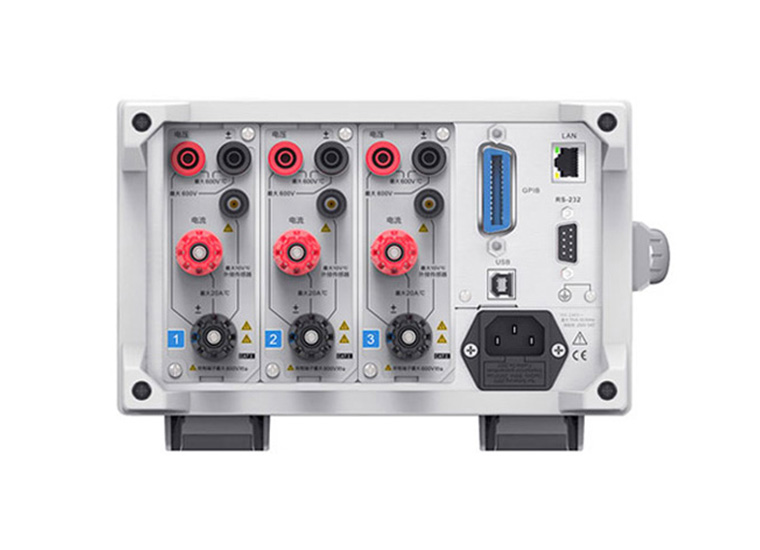

无需电流传感器,支持1500V/50A直接输入

PA333H功率计采用了双分流器技术,它无需使用外部传感器便可以直接测量高达1500V的电压、75A的电流,可轻松满足高达50KW的大功率测试要求。

低功率因数下仍能保证高精度测量

PA300系列数字功率计采样率高达200KS/s,采用100MHz同步时钟,相角分辨率高达0.01°。即使在低至0.0005的功率因数下仍能保证0.1%的高测量精度。

谐波测量符合IEC61000-4-7国际标准

PA300系列数字功率计可进行完全符合谐波测量国际标准IEC61000-4-7的测定,根据基波的频率,最高可测量至50次谐波。

适合开关电源、变频家电的功耗测量

PA333H系列数字功率计具有高至200KS/s的采样率和300KHz的带宽,能够测量频率较高的信号,满足变频家电、开关电源等新技术产品的功耗测量。

直观的可视化数据分析软件

PAM管理软件具有强大的数据处理分析功能,支持对所有测量参数数值进行实时显示,生成各次谐波数据、谐波柱状图、趋势图和波形图,支持同步显示与报表导出。支持IEC62301国际测试标准,实现待机功耗的自动化测试。

五大核心技术保证0.1%功率精度

功率计选型表

型号PA333HPA323HPA323PA310HPA310
实物图
输入通道三通道三通道三通道单通道单通道
基本精度0.1%0.1%0.1%0.1%0.1%
输入带宽300kHz300kHz100kHz300kHz300kHz
采样率200KS/s200KS/s200KS/s500KS/s500KS/s
谐波分析次数1-50次1-50次1-50次1-50次1-50次
最大测试电压1500V1000V600V1000V600V
电流测试范围5mA-50A500µA-5A2.5mA-20A5mA-50A25µA-20A
外部传感器输入BNCBNCBNCBNCBNC
通信接口GPIB,LAN,RS-232,USB-HostGPIB,LAN,RS-232,USB-HostGPIB,LAN,RS-232,USB-HostGPIB,LAN,RS-232,USB-HostGPIB,LAN,RS-232,USB-Host
测试场景大功率电机
三相大功率电源
光伏逆变器直流输入
光伏逆变器交流输出
搭配高精度电流传感器
小功率电机
三相小功率电源
单相大功率电源单相小功率电源
家电行业功耗测试
