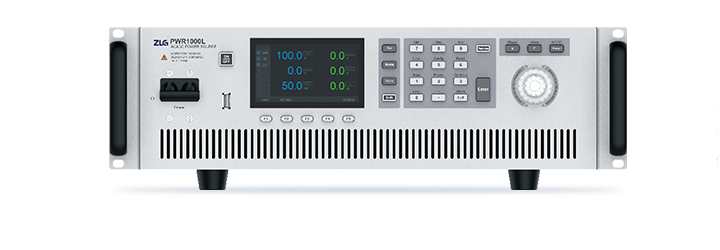

PWR系列高性能可编程交流电源

前沿交流电源解决方案

产品特色

  • 输出交流电压范围:0~150/0~300Vrms
  • 输出直流电压范围:0~212/0~424V
  • 输出频率范围:0.1 Hz ~10kHz/1 Hz ~1kHz
  • 输出模式:AC、DC、AC+DC
  • 可调初始/结束相位角、电压变化率
  • 集成List、Step、线路仿真等功能,实现电压波动仿真输出
  • 集成高精度功率计,实时量测电压、电流、功率等电气参数
  • 强大谐波分析功能,高达99阶谐波成分分析
  • USB接口支持导入导出,包括系统参数、波形库、编程波形参数
  • 符合IEC61000-4-11/13/14/28/29等标准的电压波动测试(专业版)
  • 谐波合成、宽基波频率,合成高达50阶谐波,精准模拟失真电网(专业版)
  • PWR1000L高性能线性放大技术,高精度、低失真度,输出频率高达10kHz
  • PWR2000W采用先进PWM调制技术,体积小、效率高,输出频率高达1kHz
  • 内置多种类型波形数据,可快捷调用(专业版)
  • 支持多机并联输出,可实现大功率单相或三相交流电源
  • 标配RS-232/USB/Ethernet等通讯接口
  • 交流电源提供标准版与专业版,全面满足多种应用场景的需求

高性能可编程交流电源版本(全方位满足更多应用场景,可编程交流电源提供两个版本,即专业版(-Pro)和标准版)

版本
交流电压
波形库List 功能Step功能线路仿真谐波仿真IEC4-11IEC4-13
IEC4-14IEC4-28IEC4-29
专业版(-Pro)300VAC任意波标配标配标配标配标配标配标配标配标配
标准版300VAC正弦波标配标配标配标配

可调初始/结束相位角

高性能可编程交流电源可设置电压初始相位角与结束相位角,常规应用是将初始相位角设置为90°,验证电子产品开机最大峰值电流和浪涌电流。

AC、DC、AC+DC输出模式

高性能可编程交流电源可设置电压初始相位角与结束相位角,常规应用是将初始相位角设置为90°,验证电子产品开机最大峰值电流和浪涌电流。

可调电压升降斜率

高性能可编程交流电源具备可调输出电压的升降斜率,同时具备高电流波峰因数(允许输出更高的峰值电流),适用于电机、压缩机、整流器等非线性设备相关测试。

电网电压波动仿真输出

高性能可编程交流电源集成List、Step、线路仿真等功能,可直接设置电气参数(如电压、相位、频率、时间等),精准模拟输出突升突降、中断等多种类型电压,为电子产品性能和功能的验证提供多种类型的电源输入。对于复杂不易编辑的电压,可将波形文件导入交流电源,交流电源能完整还原输出,尤其适合于户外光伏逆变器、通讯UPS等产品验证测试。

集成功能强大的功率计

高性能可编程交流电源集成功率计,实现电气参数的精准量测,比如电压、电流、频率、有功功率、视在功率、谐波等,同时还具备达99次谐波分析。集成功率计与电源共用内部传感器与线路,较常规电气测试,可大大节省测试设备成本和接线时间。

并机与输出

高性能可编程交流电源支持主从并机,操作控制主机可以同步控制其他从机,从机无需额外设定。单相并机可以获取更大输出功率(单机功率*台数),电流波形同步均流输出。三相并机可组成三相交流供电系统,独立控制相位和电压,适合于三相电网供电和三相不平衡模拟输出。

USB接口支持数据导入和导出

高性能可编程交流电源的前面板USB接口支持数据导入导出,包括系统参数、波形库、编程波形参数。上位机软件支持任意波形数据导入,有效简化波形编辑工作。

谐波合成和分析(专业版)

高性能可编程交流电源能够生成谐波抗扰度测试所需的电压波形,通过前面板显示屏或电脑监控软件,用户可编辑高达50次谐波,自定义各次谐波幅值,生产输出特定谐波。

符合IEC标准的电网输出(专业版)

高性能可编程交流电源提供符合IEC标准的电压,通过电脑监控软件调用,下载至交流电源,能够生成符合要求的IEC标准电压,适合电子设备研发、认证等验证测试。

  • IEC61000-4-11

    电压暂降、短时中断和电压变化的抗扰度试验

  • IEC61000-4-13

    交流电源端口谐波、间谐波及电网信号的低频抗扰度试验

  • IEC61000-4-14

    电压波动抗扰度试验

  • IEC61000-4-29

    直流电源输入端口电压暂降、短时中断和电压变化的抗扰度试验

  • IEC61000-4-28

    工频频率变化抗扰度试验
