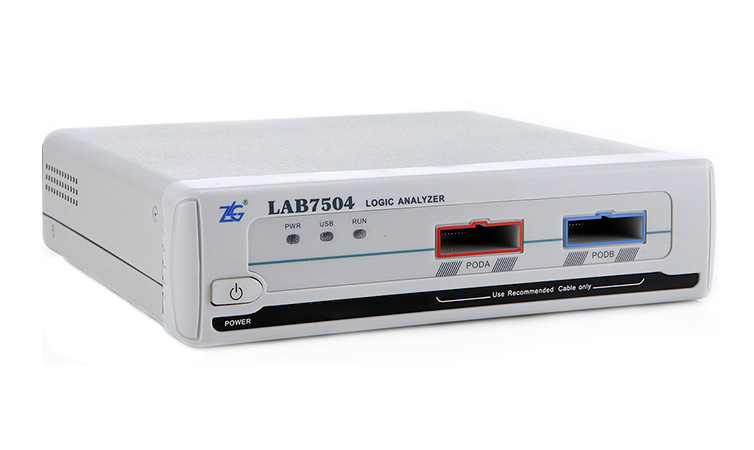

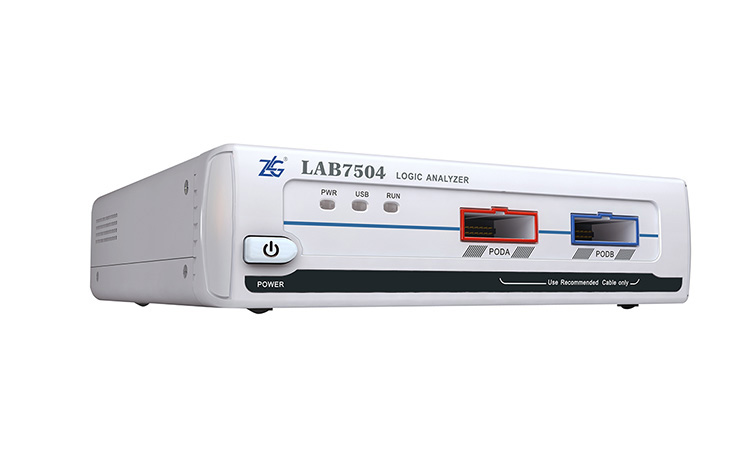

一台支持5G高速采样的
旗舰型逻辑分析仪
一台支持5G高速采样的
旗舰型逻辑分析仪
一台支持5G高速采样的
旗舰型逻辑分析仪
- 逻辑分析仪全系列产品：
- 旗舰型逻辑分析仪|深存储系列逻辑分析仪|
| 产品系列 | 旗舰型 | 深存储 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外观 |  |  | |||||||||
| 产品型号 | LAB7504 | LAB6052 | LAB6022 | LA2832A plus | LA2832A | LA2532A | LA2232A | LA1832A plus | LA1832A | LA1532A | LA1232A |
| 存储容量（bits） | 2G | 1G | 1G | 2G | 1G | 512M | 256M | 2G | 1G | 256M | 32M |
| 存储深度（bits/CH） | 64M/128M(半通道) | 32M | 32M | 64M | 32M | 16M | 8M | 64M | 32M | 8M | 1M |
| 高速定时采样率 | 5GHz | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- |
| 分段存储（段数） | -- | -- | -- | 65536 | 32768 | 16384 | 8192 | 65536 | 32768 | 8192 | 4096 |
| 最大定时采样率 | 500MHz/1GHz(半通道) | 500MHz | 200MHz | 200MHz | 200MHz | 200MHz | 200MHz | 100MHz | 100MHz | 100MHz | 100MHz |
| 最大状态采样率 | 250MHz | 250MHz | 80MHz | 80MHz | 80MHz | 80MHz | 80MHz | 30MHz | 30MHz | 30MHz | 30MHz |
| 频宽 | 250MHz | 250MHz | 80MHz | 80MHz | 80MHz | 80MHz | 80MHz | 30MHz | 30MHz | 30MHz | 30MHz |
| 输入通道 | 34CH | 32CH | 32CH | 32CH | 32CH | 32CH | 32CH | 32CH | 32CH | 32CH | 32CH |
| 记录模式 | -- | -- | -- | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 通道复用 | 32CH/16CH | -- | -- | 32CH/16CH/8CH | |||||||
| 压缩存储 | 支持 | 支持 | |||||||||
| 频率计 | 支持2路 | 支持32路 | |||||||||
| 逻辑笔 | 支持 | 支持32路 | |||||||||
| 外部触发 | 支持触发输出、输入 | 支持触发输出、输入 | |||||||||
| 输入范围 | -30V～+30V | -30V～+30V | |||||||||
| 探头参数 | 100KΩ/15pF | 1MΩ/15pF | |||||||||
| 门限电压 | -10V～+10V | -6V～+6V | |||||||||
| 供电电源 | DC 12V@2A（内正外负） | DC 5V@1A（内正外负） | |||||||||
协议解码选型：
逻辑分析仪协议类型选型总览表
采样率高达1GHz
允许用户灵活设置，满足广泛的数字信号调试需求（采样率越高就能越准确的分析信号时序）。
支持高速采样模式
开启高速采样模式后，采样率高达5GHz，即可精确捕获任何毛刺信号，同时也能精确测量各通道之间的信号时差。
大存储深度
通道存储容量高达128Mbits，且支持数据压缩存储（Timing、State、Timing-State），用户可根据实际被测信号不同进行灵活设置，进而记录更长时间波形。
ZLG logic软件界面
丰富的协议插件
ZLGlogic配备超过60种协议插件，各项协议分类清晰，易于查找，协议插件选择一目了然
联动定位
对于感兴趣的事件，ZLGlogic能够实现解码、波形、搜索、事件列表联动定位，从任何一个角度都可以快速查找到兴趣波形。
灵活的触发与导出功能
丰富的触发方式对于协议数据捕获而言至关重要，ZLGlogic拥有非常丰富的触发方式，用户可以灵活选择。同时还具有强大的数据导出功能，用户可在导出前灵活设置数据的包设置和帧设置，从而迅速得到所需的文件格式
