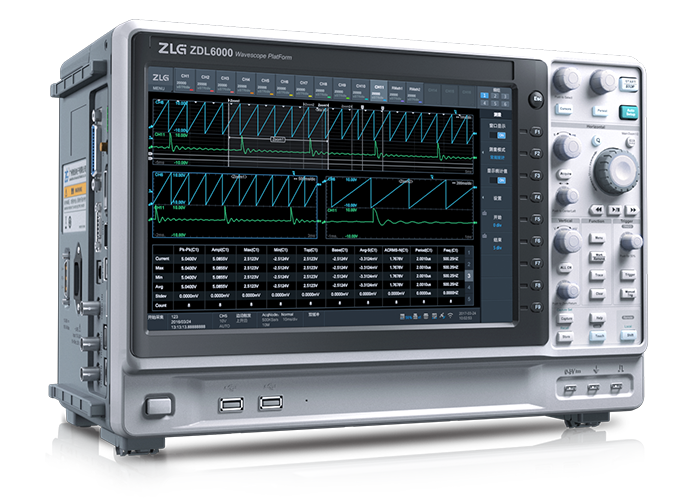

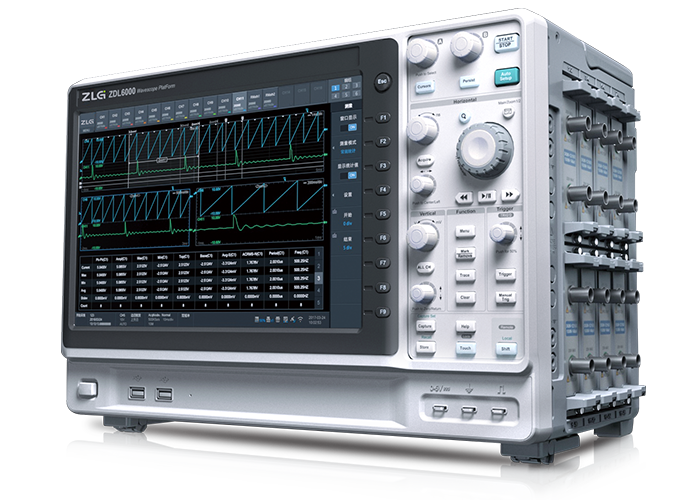

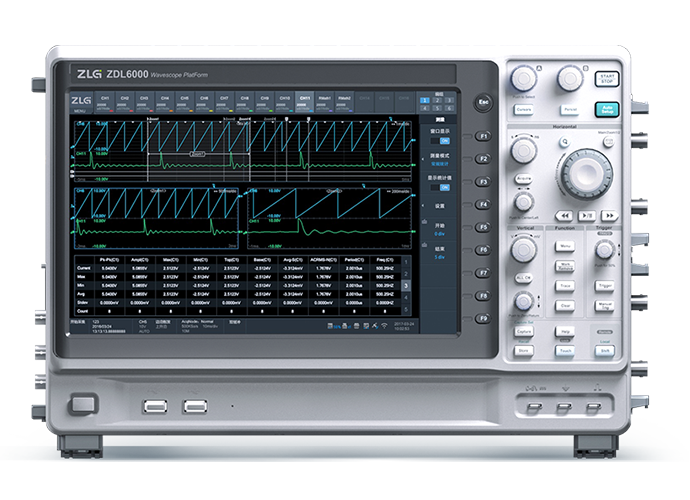

ZDL6000示波记录仪

旗舰版  超出预期

  1. ZDL6000示波记录仪

    旗舰版  超出预期

  2. ZDL6000示波记录仪

    旗舰版  超出预期

  3. ZDL6000示波记录仪

    旗舰版  超出预期

大数据分析功能

大数据分析是ZDL6000独有的分析功能,它包含了实时事件、实时分析、大数据分析、波形对比、柔性ATE系统集成等5种分析方法,可以大大节省工程师处理数据的时间,是致远电子20年软件设计经验的结晶。

进一步了解>

  • 实时事件
  • 实时分析
  • 大数据分析
  • 波形对比
  • 柔性ATE系统集成

高级分析功能

高级分析功能是工程师最常用的分析手段之一,它包含了波形实时运算、波形功率运算、用户自定义运算、历史搜索等高级分析方法,在电力电子、电源、汽车电子等领域非常适用。

进一步了解>

高灵活性的设计保障

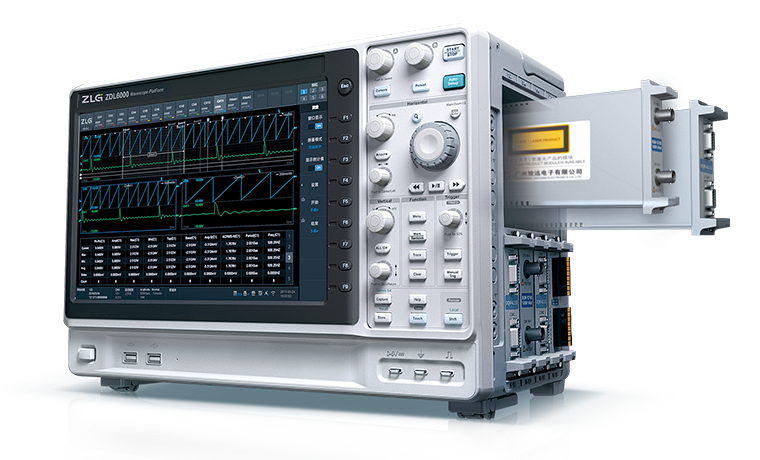

ZDL系列示波记录仪从设计上将主机与子卡分开,主机包含了大规模的FPGA与DSP处理器,能快速处理数据并交由X86主机进行人机交互。而子卡只需要采集数据,通过这样的架构,随着更多类型的采集卡加入,ZDL系列示波记录仪将成为更全面的组合仪器。

ZDL6000的记录能力

ZDL6000示波记录仪能在示波模式和记录模式下分别进行数据记录,在选用2T固态硬盘时,即使在200KS/s采样率下,ZDL6000依然最高能保存5天波形数据。

备注:在选用1T/500G/256G固态硬盘时,记录时间等比例减少。

灵活配置

  • DQM-12180
    100M/S高速采集卡
  • DQM-12270
    20M/S高速采集卡
  • DQM-16250
    16通道电压采集卡
  • DQM-36413
    16通道温度/电压采集卡
  • DQM-62151
    CAN/CANFD采集卡
  1. DQM-12180——100MS/s采样率输入板卡

    拥有高采样、通道隔离的特点,可当作隔离示波器使用;

    配合ZP250-1000无源探头,可直接测量1000V电压。

  2. DQM-12270——20MS/s采样率输入板卡

    DQM-12270是DQM-12180 100MS/s采样率板卡的低配版本,保留了20MS/s采样率的同时,依然可以测量1000V电压;

    性价比很高。

  3. DQM-16250——200KS/s采样率16通道同步输入板卡

    16通道同时拥有200KS/s采样率,两组8通道之间隔离,同一组8通道间共地;

    非常适合汽车电子等使用锂电池供电的行业,一张板卡就可以满足16通道同步测试需求。

  4. DQM-36413——16通道扫描型电压/温度输入板卡

    用市面上绝大多数热电偶,1张板卡就可满足16通道的温度测试,配置8张卡时,可同时测试128路温度;

    和其他测试板卡同时使用时,数据将严格同步。

  5. DQM-62151——2通道CAN/CNAFD输入板卡

    DB9公头可以直接接入CAN/CANFD总线信号,新能源汽车行业典型测试板卡;

    支持DBC文件导入与解析,可与电参数信号完全同步测试。

更多功能介绍请继续查看

专业版

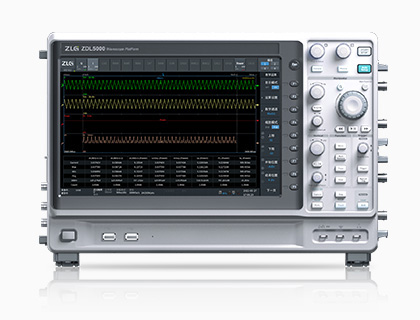

ZDL5000示波记录仪

进一步了解>

基础版

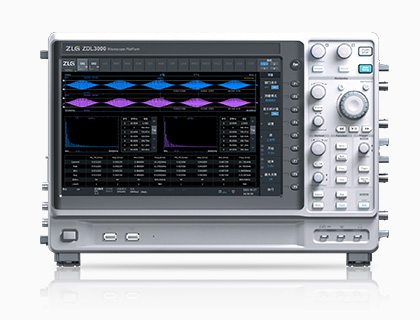

ZDL3000示波记录仪

进一步了解>
