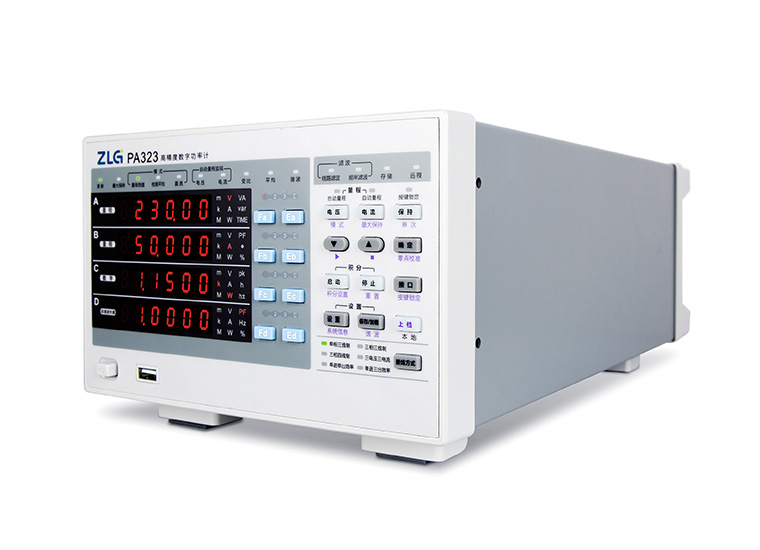

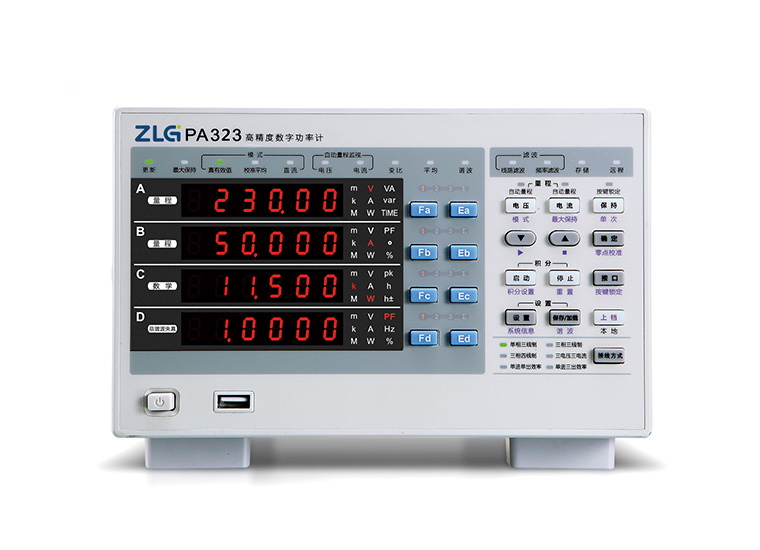

PA323数字功率计

功率计是一种基础的电参数测量仪器,主要用于光伏、家电、电源、电机等行业的产线测试环节,具有高精度、易集成、高性价比的产品特性。

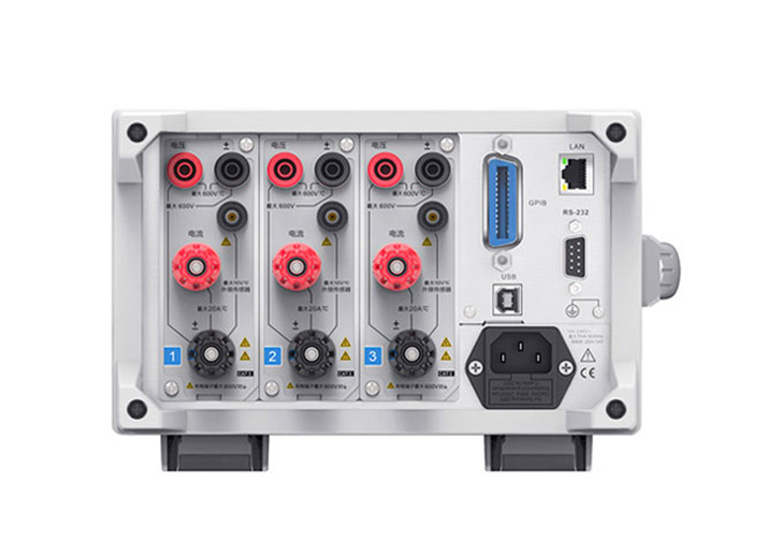

PA323功率计配备三通道600V/20A功率板卡,具备0.1%高精度与100KHz带宽,是一款基础性能型功率计。面向小功率、带宽要求不高的电源、变频器、家电等产品提供稳定可靠的电参数测试服务。

输入通道三通道电压量程15V、30V、60V、150V、300V、600V
基本功率精度0.10%直接输入电流量程0.5A、1A、2A、5A、10A、20A
输入带宽DC,0.1Hz-100kHz外部传感器输入量程50mV、100mV、200mV、500mV、1V、2V、2.5V、
5V、10V
采样率200KS/s最大连续共模电压600Vrms,CAT II
数据更新周期100ms、250ms、500ms、1s、2s、5s、10s、20s、自动积分测量及积分模式下的自动量程支持
谐波测量标配、IEC61000-4-7A/D转换器电压与电流同时转换,分辨率:16位,最大转换率:5µs
THD运算的分析次数1-50次通信接口标配GPIB(符合IEEE488.2)、LAN、RS-232、USB-Host

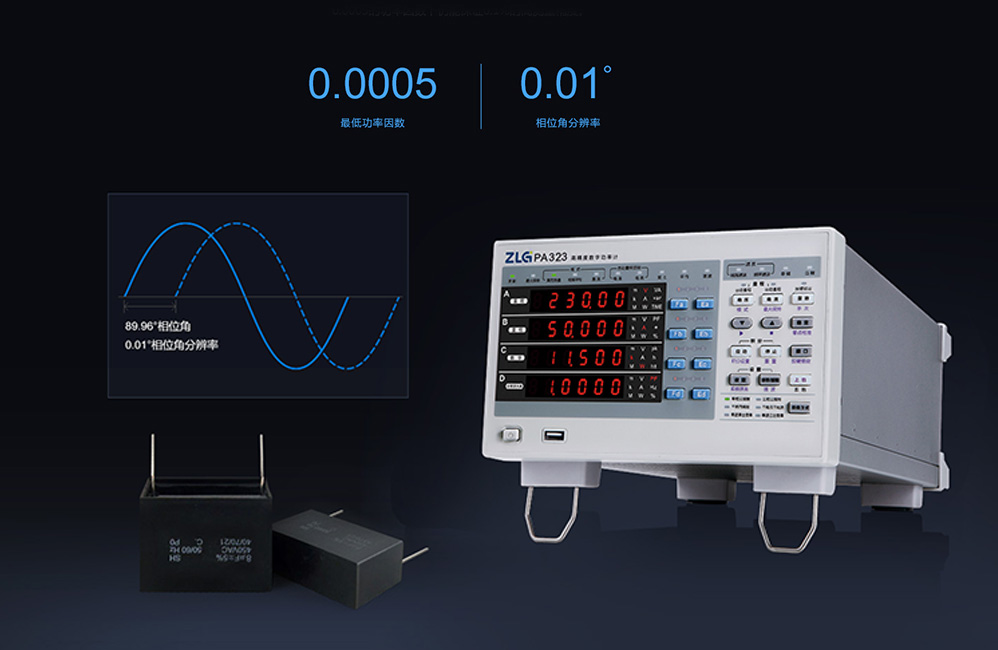

低功率因数下仍能保证高精度测量

PA300系列数字功率计采样率高达200KS/s,采用100MHz同步时钟,相角分辨率高达0.01°。即使在低至0.0005的功率因数下仍能保证0.1%的高测量精度。

谐波测量符合IEC61000-4-7国际标准

PA300系列数字功率计可进行完全符合谐波测量国际标准IEC61000-4-7的测定,根据基波的频率,最高可测量至50次谐波。

适合开关电源、变频家电的功耗测量

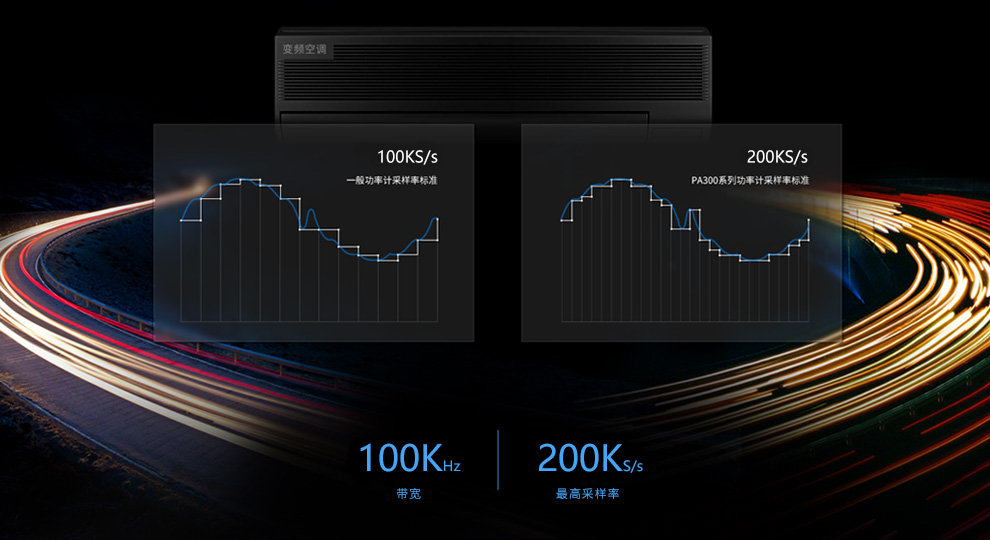

PA323系列数字功率计具有高至200KS/s的采样率和100KHz的带宽,能够测量频率较高的信号,满足变频家电、开关电源等新技术产品的功耗测量。

直观的可视化数据分析软件

PAM管理软件具有强大的数据处理分析功能,支持对所有测量参数数值进行实时显示,生成各次谐波数据、谐波柱状图、趋势图和波形图,支持同步显示与报表导出。支持IEC62301国际测试标准,实现待机功耗的自动化测试。

五大核心技术保证0.1%功率精度

功率计选型表

型号PA333HPA323HPA323PA310HPA310
实物图
输入通道三通道三通道三通道单通道单通道
基本精度0.1%0.1%0.1%0.1%0.1%
输入带宽300kHz300kHz100kHz300kHz300kHz
采样率200KS/s200KS/s200KS/s500KS/s500KS/s
谐波分析次数1-50次1-50次1-50次1-50次1-50次
最大测试电压1500V1000V600V1000V600V
电流测试范围5mA-50A500µA-5A2.5mA-20A5mA-50A25µA-20A
外部传感器输入BNCBNCBNCBNCBNC
通信接口GPIB,LAN,RS-232,USB-HostGPIB,LAN,RS-232,USB-HostGPIB,LAN,RS-232,USB-HostGPIB,LAN,RS-232,USB-HostGPIB,LAN,RS-232,USB-Host
测试场景大功率电机
三相大功率电源
光伏逆变器直流输入
光伏逆变器交流输出
搭配高精度电流传感器
小功率电机
三相小功率电源
单相大功率电源单相小功率电源
家电行业功耗测试
