ZTP800示教器:机器人的示教专家

为满足机器人工艺应用而生

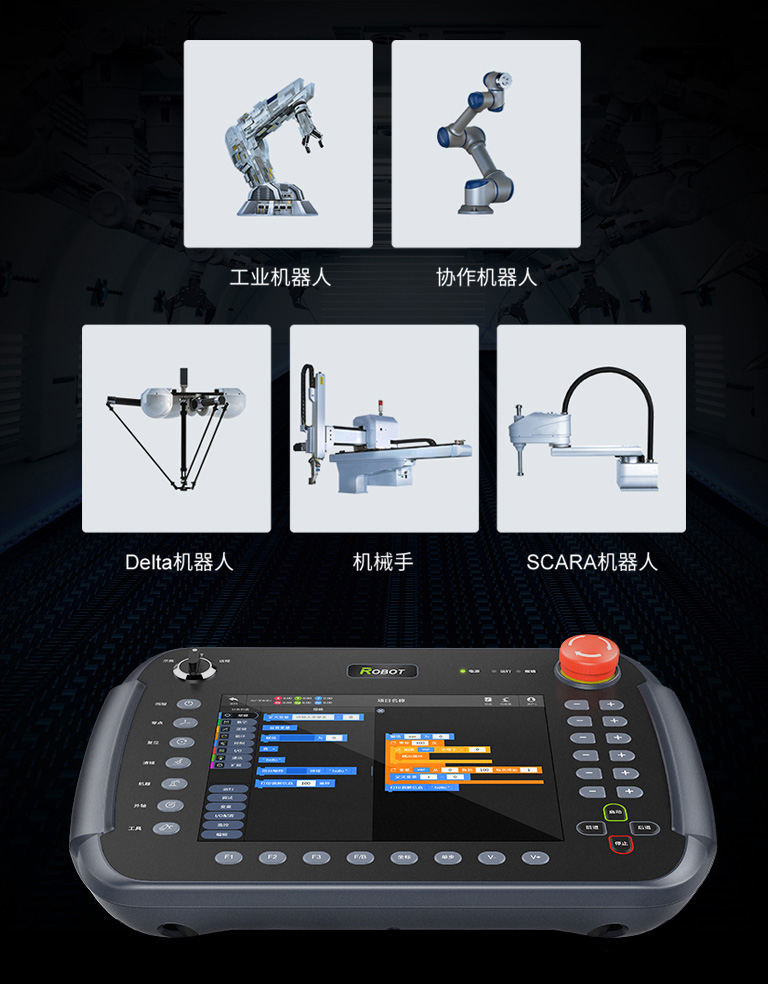

ZTP800系列示教器(移动HMI)为机器人人机交互而生,满足机器人在注塑行业、冲压行业、车床行业、搬运码垛、喷涂、玻璃机、压铸机、包装设备、3C设备、锂电池设备、纺织、流水线工作站、非标自动化装备等不同工艺应用场景下的人机交互需求。

硬件参数表

型号 ZTP800
处理器 内核:ARM Cortex®-A7
型号:NXP i.MX6ULL
主频:792MHz
DDR3: 512MB
NAND Flash: 512MB
操作系统:Linux
GUI:AWTK
外设接口 RS232 : 1路通讯串口, 1路调试串口
RS485 : 1路隔离RS485(预留没有焊接)
RS422 : 1路隔离RS422(预留没有焊接)
CAN : 1路隔离CAN(预留没有焊接)
以太网 : 1路10/100Mbps自适应
TF Card:1路TF卡,最大支持64GB
USB接口 : 1路USB2.0 Host,可接U盘或者鼠标。预留1路USB OTG TypeC接口
独立硬件看门狗: 支持
RTC :外部RTC
加密 :多种程序加密手段,保护客户知识产权
LED指示灯 Power:绿色,电源工作正常时常亮
Run:绿色,系统正常运行时闪烁
Error:红色,系统/应用等出现错误时常亮
显示 面板尺寸 :8 英寸
分辨率 :800 x 600(可定制为1024 x 768)
长宽比 :4:3
对比度 :800:1
光强度(亮度) :300 cd/m2
背光时间 : 可调
色深 :8-bit
像素间距 (RGB) :0.05275 (W) x 0.15825 (H) mm
有效显示区域 :162.05 (W) x 121.54 (H) mm
响应时间 :35 ms
视角 :85°/85°/85°/85°(L/R/U/D)
光源寿命:3万小时
电阻触摸功能 触摸类型:电阻式触摸面板 (RTP)
触摸方式:单点触摸,支持连续滑动触摸

简化操作,强大与安全尽在手中

ZTP800系列示教器(移动HMI)将精智面板功能整合进移动控制单元中,同时深入分析真实应用场景,致力于帮助用户用简单高效的方式完成复杂操作任务,让用户享有更大的灵活性与便利性。

开源GUI引擎,赋能非凡视觉体验

AWTK是ZLG倾心打造的一套基于C语言开发的GUI框架,具有跨平台一次编程,终身使用的特点。作为嵌入式GUI引擎,AWTK兼具emWin的小巧高效、TouchGFX的酷炫、Qt的多平台等其他GUI框架的优点,为ZTP800赋能,助力ZTP800呈现非凡的视觉体验。

专业设计,只为呈现最好的示教操作体验

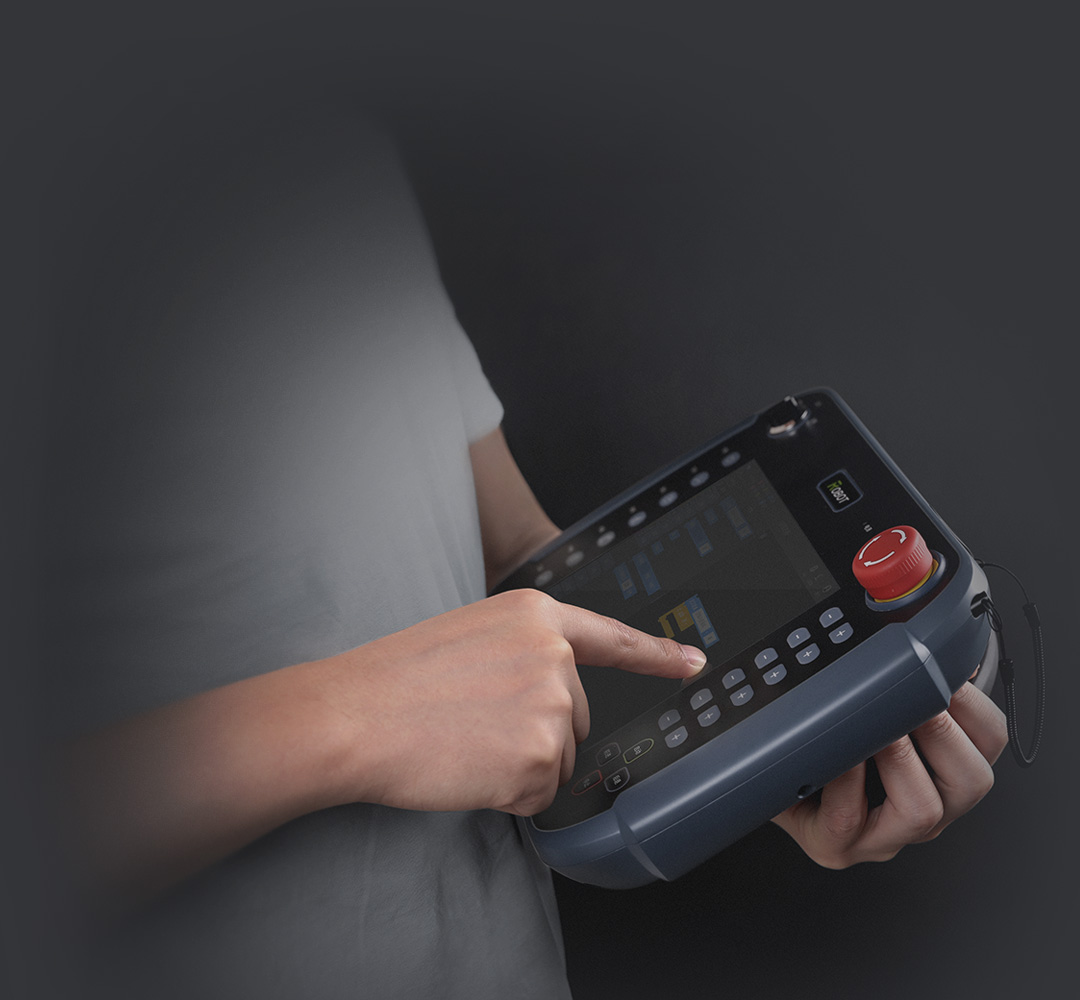

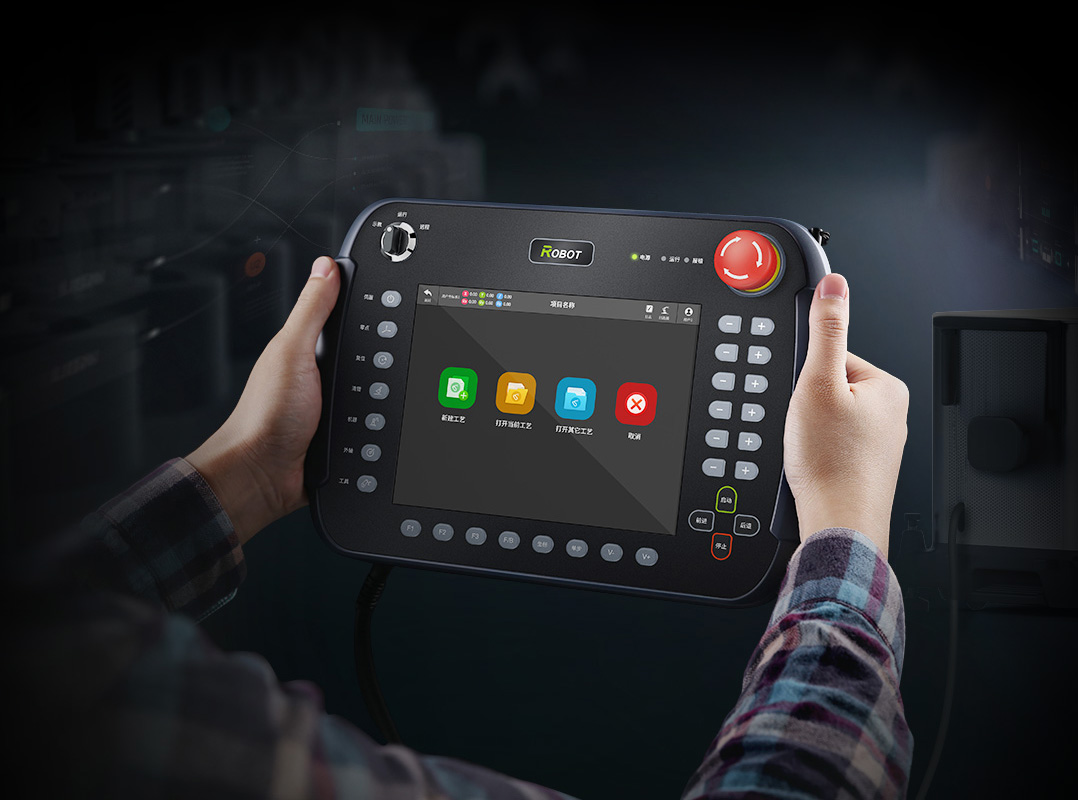

ZTP800采用专业的人体工程学设计,结构美观,整体布局和设计充分考虑了人性化。支持双手持握、左手/右手单手托举等方式操作,在耗时项目中,可有效降低操作人员的工作疲劳。

大屏触控,洞察秋毫 ,尽显本色

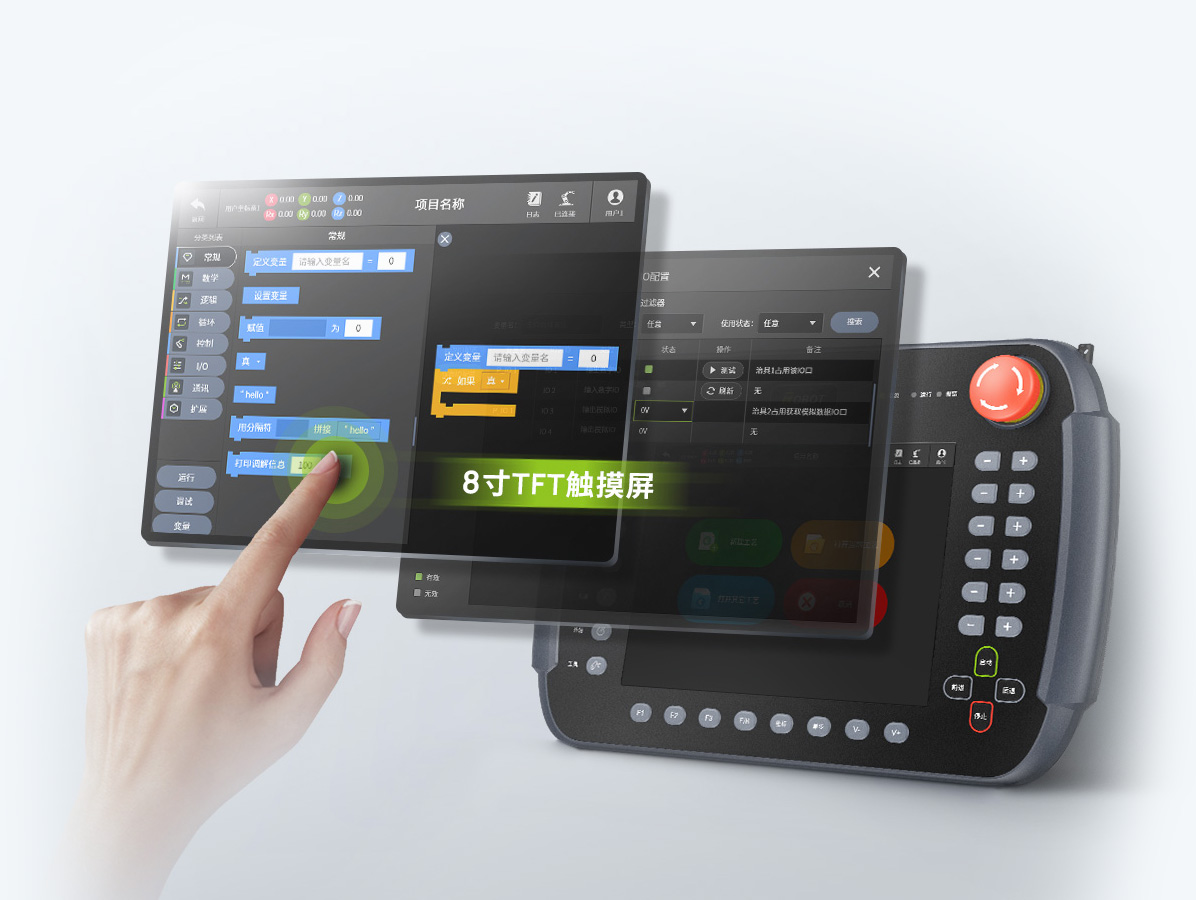

8寸TFT大屏幕, 可实现丰富、清晰的人机交互窗口,提升产品档次,并方便实现机器人的手动操作、示教编程、运行等人机对话功能。

坚固轻巧,专为工业环境使用设计

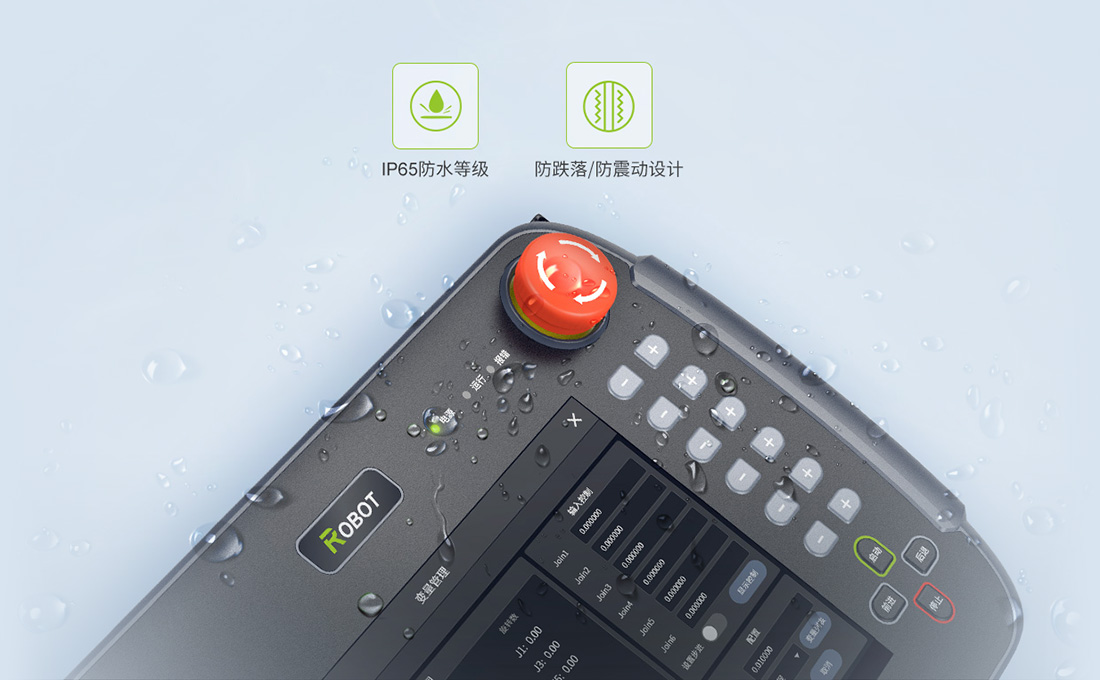

整机工业级设计,高可靠性,面板 IP65 防水等级,防跌落,防震动设计,跌落高度1米无损伤。

一切的努力,均为数据保驾护航

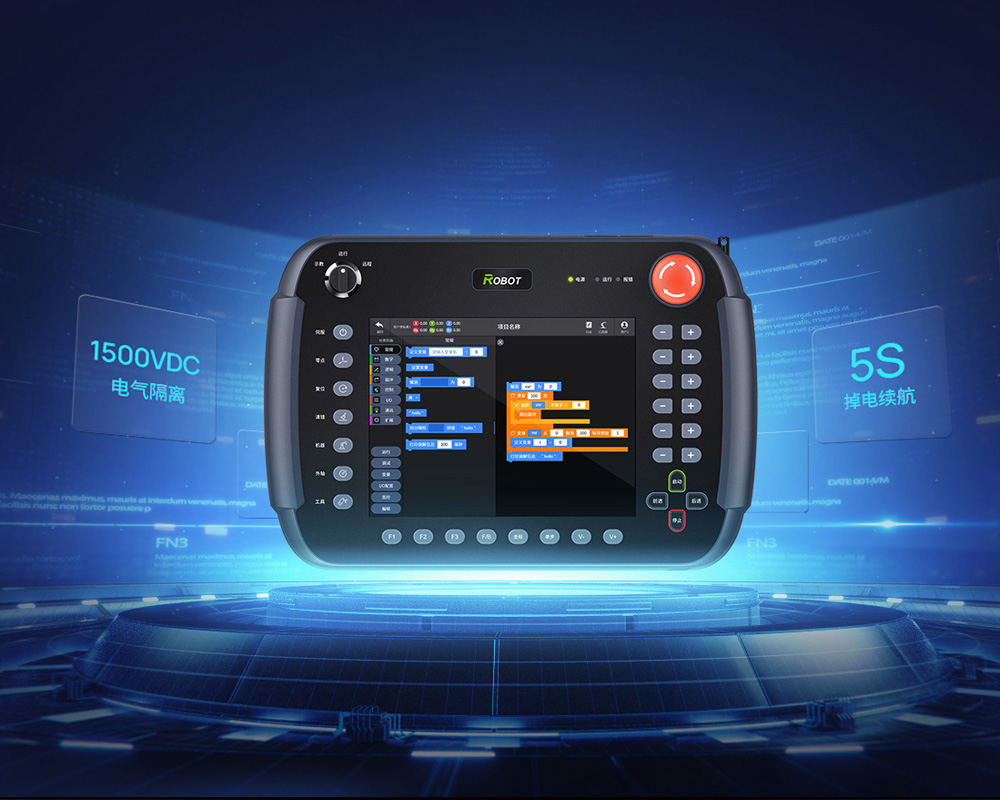

ZTP800电源采用1500VDC电气隔离电源,支持掉电检测,大容量超级电容5S掉电续航,防止意外断电引起数据意外丢失,为数据保驾护航。
