为什么嵌入式工程师无法拒绝这款核心板?

1.1 产品介绍

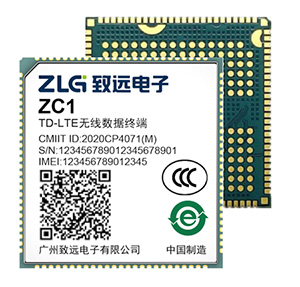

ZC1 Cat.1核心板基于Cortex®-A5处理器,主频500M,集成全网通“Cat.1”和“BLE”无线通讯功能,核心板采用LGA+LCC封装,是一款高集成度、高性价比的核心板产品。

  • 开发方式

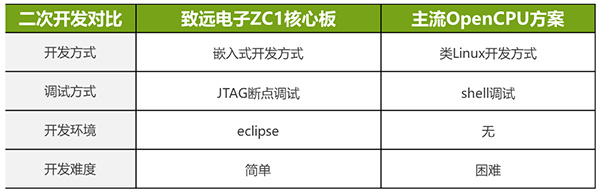

ZC1 Cat.1核心板支持用户基于AWorksOS进行二次开发,相较传统Cat.1模块的OpenCPU模式更容易上手。传统OpenCPU通常使用shell调试,而ZC1可支持JTAG断点调试,开发更简单。

ZC1核心板基于AWorksOS进行二次开发,为用户提供高效、功能完善的服务组件,支持多种上云协议,提供ZWS IoT-PaaS、阿里云、腾讯云等多种云平台的完整接入方案。

  • 开放资源

ZC1 Cat.1核心板面向所有用户全资源Open,对于简单的物联网应用,无需再额外增加一个MCU,使用ZC1核心板完全足够。可用资源如下:

1. MCU

功能资源
处理器展讯500M Cortex®-A5处理器
Flash8MB SPI Nor Flash
RAM16MB PSRAM

2. 串行接口

功能资源
UART3路
SPI3路(1路LCD复用,1路SDIO复用)
I2C3路
USB1路
ADC2路
GPIO多路
SDIO2路,其中一路接SD卡

3.无线功能

功能资源
CAT1LTE-TDD:Band B34/B38/B39/B40/B41
LTE-FDD:Band B1/B3/B5/B8
GSM:900/1800
蓝牙BLE4.2
WiFiWiFi Scan功能,辅助定位

4.多媒体

功能资源
音频编解码支持pcm/MP3/amr格式
基础通信业务语音/短信/电话簿
摄像头30万像素,SPI接口
LCD分辨率320*240,SPI接口
  • 评估套件

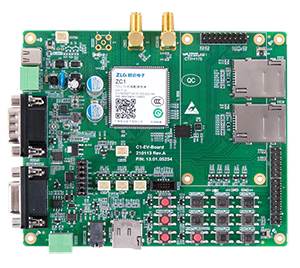

ZC1核心板配套ZC1-EV-BOARD评估套件,所有接口均已引出,用户可以快速上手使用。现已在致远电子官方淘宝店上线,复制口令(AHQ4Xb2IQjK)即可购买。
