ZLG智能化交通信号机解决方案,让司机畅享绿灯出行

行业背景

据研究报告显示,2019年全国121座城市主城区灯控路口数量共有近7万台。其中,1000个以上灯控路口有19座城市,500-999个路口的有16座城市,300-499以下的路口有27座城市,300个以下的路口有59座城市。这些惊人的数据背后隐藏是巨大的交通压力,“堵车”已经是每个有车一族在出行前想到的第一件事了。“智慧交通”的推广和普及已经成为大势所趋。

交通信号控制系统是智能交通管理系统的重要子系统,其本质是一个全智能交通综合管控平台系统。利用视频图像设备自动采集交通流量数据,通过大数据管控平台进行信息处理与分析,从而精准获取城市交通道路通行需求,预测未来交通态势,提前制定交通信号灯的最佳配时方案。通过它的路网联动智能监控、车辆信息智能识别、物联网和边缘计算技术,让每个交通路口都拥有独立的分析、储存能力,能够实现远程感知和远程控制,让每一个交通路口都变成一个小型的控制指挥中心。

简单说来就是信号灯可以根据道路的需要,自动控制红绿灯的显示时长。交叉路口,没车的道路信号灯显示的红灯时间会比较长,相对的,车多的道路则显示的绿灯时间会比较长。再比如说在深夜人流、车流稀少的时候,红灯可自动变成绿灯让车辆通行。智慧交通信号灯融合先进的物联网、云计算、人工智能等新兴技术,充分保障城市交通安全,提升交通运行效率和管理水平。

系统方案

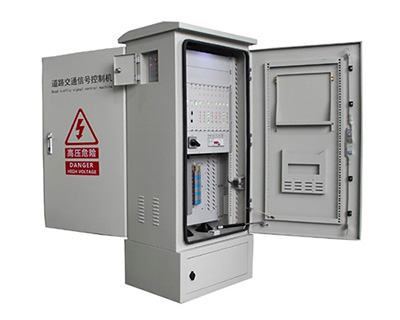

交通信号机由主液晶显示屏、控制板、带光耦隔离的灯组驱动板、开关电源、按钮板等共6种功能模块插件板,以及配电板、接线端子排等组成。从简单的单路口单时段信号控制到复杂的单路口多时段、感应控制信号控制到区域化,带优化功能的信号控制系统,都属于信号机所涉及的领域。

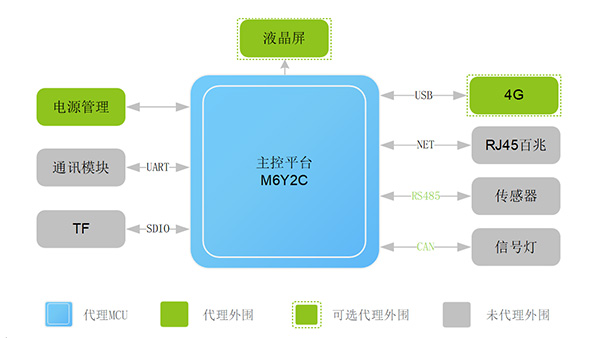

LG面向交通信号灯行业用户主要提供主控、无线通讯以及隔离电源的系统化解决方案方案,主控方面提供Cortex®-A7 M6Y2C工业核心板,工业级品质保证户外设备工作的可靠稳定;接口防护方面可提供CTM系列隔离CAN收发器模块,具备高集成度与可靠性,能够有效帮助用户提升总线通信防护等级;电源方面可提供P系列隔离DC-DC电源模块,有效隔离工业现场静电及脉冲,保证板级系统的稳定供电;同时ZLG还可为用户提供各种如产品使用、底板设计指导和驱动定制方面的协助服务,为用户缩短研发周期、提升产品整体竞争力提供有效的保证。

该方案的核心产品介绍如下:

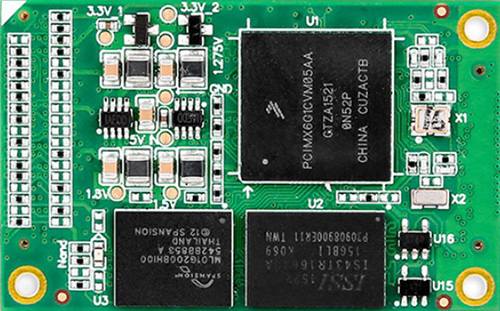

1.M6Y2C系列核心板

  • 采用NXP的Arm® Cortex®-A7内核i.MX6ULL应用处理器为核心,处理器主频最高达800MHz,支持DDR3和NAND Flash。对车辆检测器采集的数据进行分析处理
  • 提供8路UART、2路CAN、2通道12bit ADC,集成CMOS传感器接口;可外接多种传感器、检测器、数字/模拟摄像头实现对路口的车辆信息的收集
  • 2路百兆以太网接口实现双网冗余,给网络双重保险
  • 1路16/24位并行LCD显示,分辨率高达WXGA (1366x768)
  • 多路GPIO,实现多通道红绿灯控制
  • 工业级主板,可在-40°C~+85°C温宽下运行,经多个的领域长期测试,保证产品在严苛环境下的性能稳定

2.CTM系列隔离CAN收发器:

  • 波特率支持:5k~1Mbps或40k~1Mbps
  • 协议支持:CAN2.0A/B、CAN FD
  • 节点数量:110个
  • 工作温度:-40~85℃或-40~105℃
  • 隔离电压:2500VDC或3500VDC
  • 符合“ISO 11898-2”国际标准
  • Mini小体积或标准模块化封装
  • 外壳及灌封材料符合UL94 V-0标准
  • 具有低电磁辐射和高抗电磁干扰性

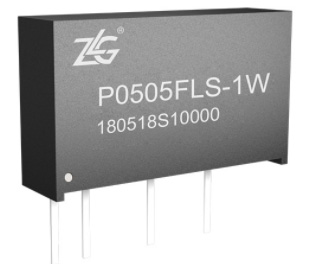

3.P系列DC-DC模块

  • 自主研发设计自主电源IC,纹波噪声低至40mV
  • 满载效率高达85%,轻载效率仍高至79%
  • 支持短路自恢复功能,可有效避免因操作失误导致系统电源烧毁的情况
  • 毫瓦级功耗,待机如休眠般静谧
  • 准汽车级温度适应范围,覆盖-40℃~105℃

方案优势

1.安装、维护简单,工作量小:主控中心平台采用一体化嵌入式设计,无其他控制设备和繁琐的软件设置,减少了安装、维护的工作量。同时,在接口扩展,系统升级方便相对传统方案也更加便利;

2.稳定可靠,安全性高:工业级主控平台、电源模块等,经过行业验证,稳定可靠,可有效抵御户外雨水、雷电、高温等带来的损害。此外,软硬件一体化设计方案,嵌入式Linux操作系统,相对于行业常用的微机操作系统(Windows和DOS等),系统更加稳定,可有效防止病毒入侵。

3.模块化设计,稳定性和可扩展性强:系统硬件资源强大,主控平台接口资源丰富,结合ZLG提供的接口扩展方案,使系统兼顾操作便捷度和扩展兼容性,能够有效适应技术更新、功能拓展、系统扩容、资源共享及其他功能需求变化。

4.核心产品体积小巧,结构紧凑,系统方案部署灵活,可最大限度满足用户建设需求:由于各地区在经济、城市规划、气候、环境等方面差异较大,造成各地在城市交通方面的建设层次参差不齐,因此要求解决方案必须能够灵活配置,才能满足不同地区和不同项目的实际需求。
