工业绗绣机高清显控方案-T男也能搞缝纫

背景介绍

上个世纪70~80年代,老百姓将手表、电视、缝纫机视为必备“三大件”。传统的家用缝纫机风靡一时,缝纫也成为当时居家女性必备的技能,而现在遍地的服装商场、多样的电商购物平台完全满足了人们的生活所需,买布料做衣服的传统不复存在,缝纫机也渐渐在家庭中销声匿迹,成为了工厂的专属设备。工厂为了提高效率和产能,往往将两种或多种工序结合在一台机器上,成就了很多用于量产的刺绣或者绗绣设备。

上世纪经典燕牌缝纫机

发展趋势

早期绗绣机属于机械式绗绣机,将要绣制的图案预先做成模板,并与被架固定在一起,绗绣机的运动机构在模板上做仿形移动,带动缝头按模板上的图案运动,使得绣制的图形与模板一致。由于其模板设计制作繁琐,周期长和精度要求高,决定了机械式绗绣机生产的产品难于适应产品的小批量和多品种的市场变化。随着电子技术的发展和数控技术的成熟,人们开始将数控技术应用于绗缝设备,产生了电脑绗绣机。电脑绗绣机是利用数控系统(或专用计算机数字控制系统)控制绗绣机的运动机构动作,绣制各种图案,给款式设计和产品更新带来了极大的方便。

当前,电脑绗绣机的市场还在不断地扩大,实际上,这类产品还很年轻,真正市场应用只是近十几年的事情,它的市场空间还很大。同时,其技术升级迭代也是相当快的,电脑绗绣机的未来发展方向将是特种绗绣机,最终实现智能化,实现一次性完成开棉、送布、填充等工序的成套流水线。另外,电脑绗绣机也将与生产过程的远程控制相结合,实现绗缝工业的设计生产自动化、管理信息化和过程控制智能化。

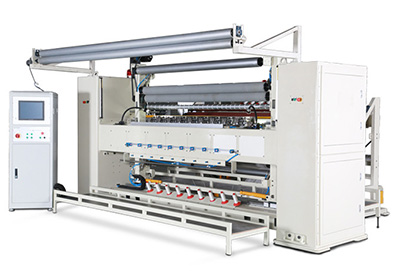

电脑绗绣机
显控平台需求

由于电脑绗绣机一般体型较大,结构复杂,因为应用范围广范,生产的过程是执行录制好的生产程序,选择性多样,操作时往往需要配备单独的显控平台。显控平台即功能丰富的人机界面。既可实现人机触控、菜单选择和设备控制,又可播放本地操作视频、图样显示。为提高生产人员的使用体验,屏幕尺寸一般在15寸以上,分辨率效果最低在1366x768,甚至以上。

另外,显控平台需要支持wifi和以太网的方式建立与PC机的连接,实现电脑控制和数据共享。可外接键盘和鼠标,提供更丰富的操作方式,也可脱机使用。可外接存储设备,支持更多的生产程序和图样数据的导入。由于如此复杂的绗绣设备,是由很多电机组构成,有多块电控主板驱动,显控平台与电控主板之间需要建立可靠的通信网络,从而显控平台需要支持CAN和485等工业接口。

行业痛点

众所周知,这种大型显控平台的解决方案,在以前通常是使用Windows显控一体机的,但这种方案应用于工业绗绣领域存在以下行业痛点:

  • 成本过高,中小型企业难以承受;
  • 自定义功能少,难以匹配现代化绗绣需求;
  • 维护困难,技术壁垒高;
  • 接口资源少,难以提供丰富的工业接口。
ZLG显控方案

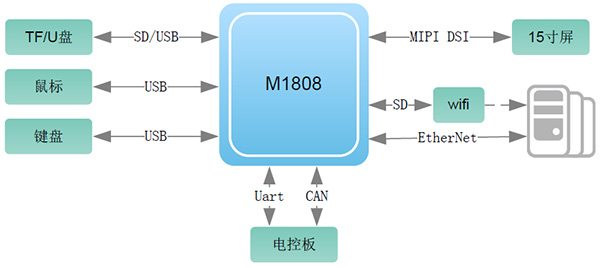

ZLG在了解了客户需求之后,针对行业痛点,提供Cortex-A35显控方案——M1808嵌入式核心板搭配ZLG开源GUI引擎,可快速开发应用界面,具体方案如下所示:

该方案具备如下优势:

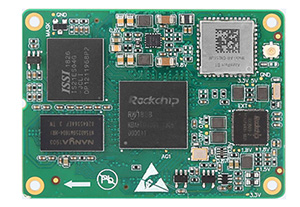

1.性能强大:Cortex-A35双核处理器RK1808,主频可达1.6GHz,拥有1GBDDR2、2GSDRAM、8G eMMC存储,保障在流畅的视频播放之余具备更高效的处理能力;

2.外设资源丰富:支持1路SD/MMC,2路USB2.0,1路USB3.0,可用于外扩键盘、鼠标和移动存储设备。最多可支持8路串口,可扩展的CAN接口,给工业绗绣设备提供丰富的外设需要;支持1路10/100/1000M以太网接口,为PC机与刺绣设备之间提供通信桥梁。具备两路SDMMC接口,可满足一路接移动存储设备TF之外,还可以外扩高速wifi模块,实现与PC无线通信方式;

3.强劲的图像、视频处理能力:支持1路标准的MIPI DSI高清显示屏接口,支持4通道,最大速率为2Gbps,全格式的H.264视频编解码,最大支持1920x1080@60fps高清显示输出,并可通过触摸控制芯片实现四线触摸功能。内置2D图形显示器,并可支持图像缩放和90度旋转。为流畅的视频播放和高清的图片显示提供接口保障

4.工业级品质保障:所有器件满足工业产品要求,并基于电磁兼容实验室、工业互联网通讯实验室、射频模拟技术实验室和环境适应性实验室构建出的完整产品测试体系,为产品稳定性保驾护航,可满足在电机组周围稳定工作的条件。

更多M1808核心板信息请查看ZLG官网: https://www.zlg.cn/ipc/ipc/product/id/250.html

更多M1808核心板案例分享请持续关注ZLG微信公众号。
