ARM9工控核心板在配变终端控制系统的应用

JP柜简介

JP柜全称为间隔式配电柜,广泛运用在变电站、工厂、工矿企业、大型电厂、石油、化工企业、大型钢厂、高层建筑动力中心、无功补偿、计量、电能分配等场合。 国家电网在近几年的农网改造中,大面积升级各种供电设备,会大面积升级变压器台区中的JP柜。

基于ARM9工控核心板在JP柜的实例方案

电网改造覆盖面积广,需要低成本、高稳定性、苛刻环境适应性的设备。致远电子ARM9 i.MX287和Cortex-A7系列核心板产品,拥有丰富的接口资源、工业品质非常适合于作为配电(变)终端主控制器的显控单元。显控单元主要包含数控显示、矩阵键盘、数据下载、数据上传、状态指示灯控制、部分数据监控,数据分析处理等等功能。

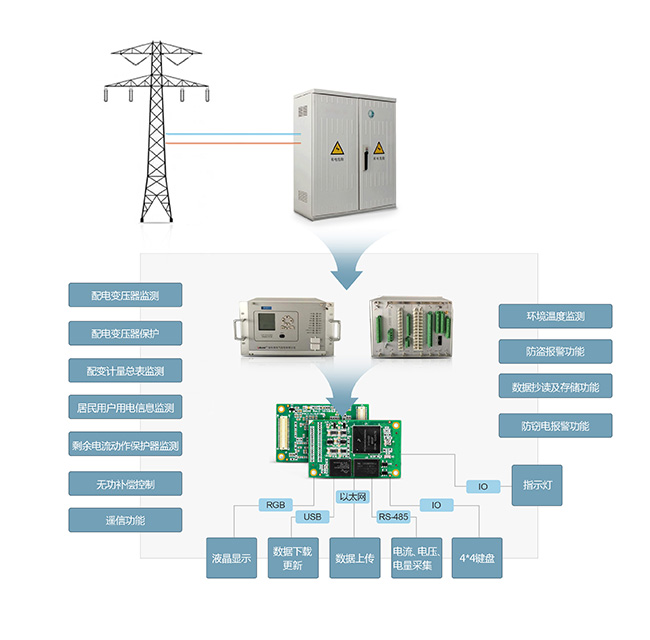

下图为致远电子基于ARM9工控核心板在JP柜的应用实例:

图 1 智能配电(变)终端

致远电子ARM9工控核心板解决方案优势

此方案采用致远电子基于ARM9 i.MX287的工业级工控核心板M287作为JP柜应用解决方案,具备以下优势:

1.丰富的接口功能:

1.28路GPIO,提供丰富的LED控制接口并满足矩阵键盘需求;

2.4路RS-485,多达四路的采集接口;

3.2路百兆以太网,网络冗余为数据传输提供保证,也可满足数据上传同时与其他设备网络通讯的需求;

4.2路USB接口,随时存取数据,更便捷的系统维护功能;

5.支持SD卡扩展,增加产品的存储扩展;

6.支持GRPS无线功能,可支持无线控制及数据采集;

7.支持LCD显示,提供更好的人机交互功能。

2.完整的测试体系:

基于电磁兼容实验室、工业互联网通讯实验室、射频模拟技术实验室和环境适应性实验室构建出的完整产品测试体系,为产品稳定性保驾护航。

3.工业三级:

工作温度-40℃~+85℃,可以适应于各种复杂的工业应用环境。

4.便捷的维护功能:

核心板采用板对板连接器,让产品更新迭代与维护更加便捷。

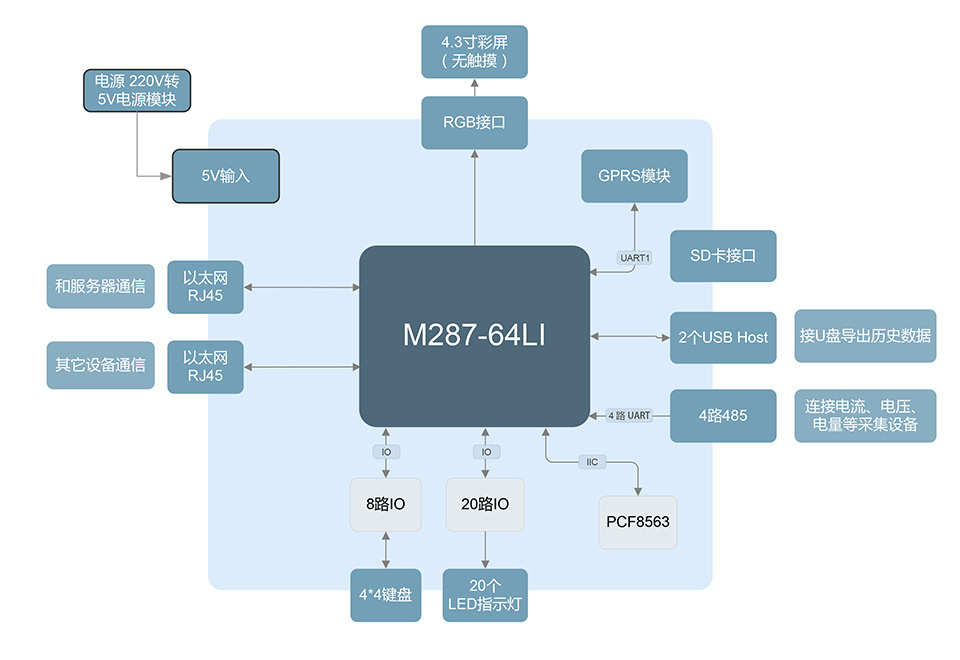

图 2 核心功能框图
