M1052核心板,高清图形显示GUI应用

1、emWin介绍

emWin是Segger公司针对嵌入式平台开发的稳定、高效的图形软件库,适合用于任何图形LCD的操作应用,并可输出高质量的无锯齿的文字和图形,通过调用emWin提供的函数接口,开发嵌入式图形界面应用变得简单而快捷。

使用emWin开发界面是个细致活,设计一个界面,往往需要对控件进行多次调整才能到达理想效果,这里向大家分享两款设计emWin界面的利器:PC模拟器和GUI Builder。

2、emWin开发利器之一 —模拟器

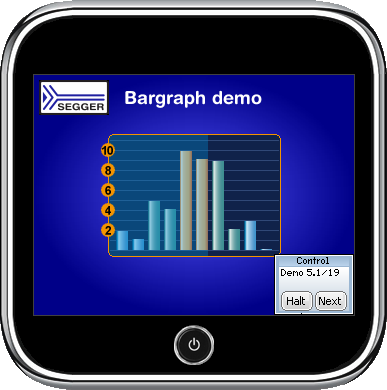

为解决前期开发没有硬件的烦恼,Segger提供了一个基于PC的emWin模拟器,用户可在模拟器上进行GUI界面的设计,待界面设计成熟之后,再将代码移植到嵌入式开发平台,可加快整个工程的开发进度。如图 1所示为emWin模拟器运行效果:

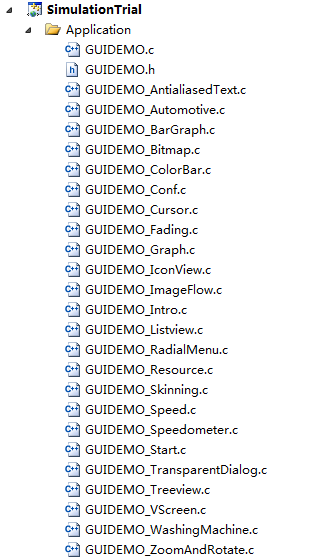

emWin模拟器提供了全部的源码,用户可根据实际LCD的分辨率修改模拟器的屏幕分辨率。模拟器附带的Demo源码极具参考价值,几乎涵盖了emWin中所有的控件使用,用户通过学习这些例程,并参考官方的emWin手册,可快速入门emWin的开发。Demo源码如图 2所示:

3、emWin开发利器之二 — GUI builder

GUIBuilder是emWin附带的一款无需使用C语言编程即可创建对话框的工具,并提供了丰富的控件,用户只需在GUIBuilder中通过拖拽控件,摆放控件的位置和调整控件的大小,还可以在上下文菜单中设置各控件的属性,将设计的界面另存为C文件,可以直接拿到emWin工程中使用,生成的C代码中还自动添加了事件处理框架,用户只需关注事件的处理上。让用户从为设计一个界面而反复修改代码,烧录,运行,再修改的痛苦中解放出来。

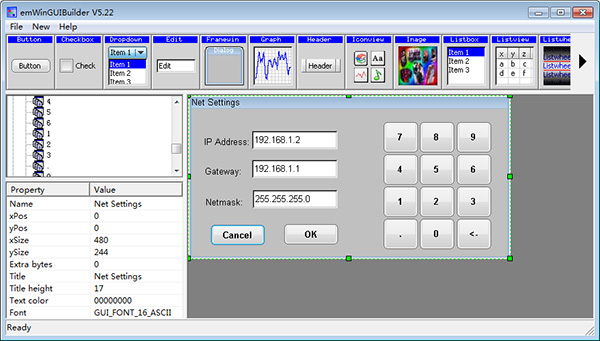

在GUIBuilder上经过控件的拖拽,调整,修改属性,轻松创建一个网络设置对话框界面,如图 3所示。

将其生成的C代码移植到项目工程中,再进行一些细节修改和调整,并将控件的文本显示替换为中文显示,界面的最终效果如图 4所示:

4、使用M1052核心板开发emWin

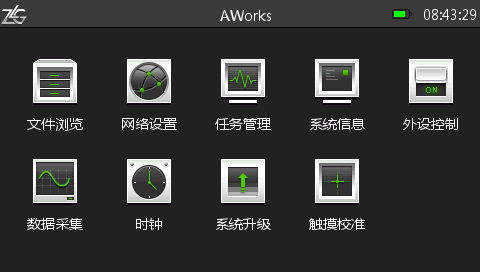

M1052核心板板载16MB SDRAM,完全满足开发emWin高清图形应用的条件。M1052配套的AWorksOS SDK软件包,已经为用户配置好LCD屏驱动,用户无需关心底层驱动的实现,可直接启动emWin应用程序的开发。并提供一款精简的桌面UI系统Demo程序,给用户一定的参考,使用户能够快速开发自己的桌面应用程序。Demo酷炫主界面如图 5所示:

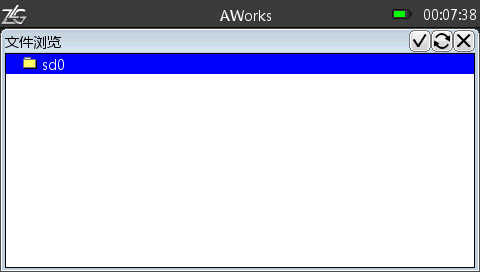

桌面一共实现9个App应用,在主界面点击对应图标即可进入App界面。“文件浏览” 可对所有被挂载的储存设备文件进行浏览,可逐级进入和退出子目录。如图 6所示。

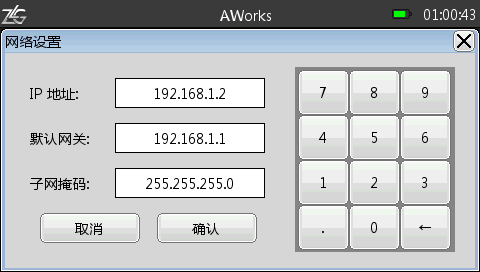

“网络设置”可对系统的IP地址、网关、子网掩码进行设置和保存。如图 7所示。

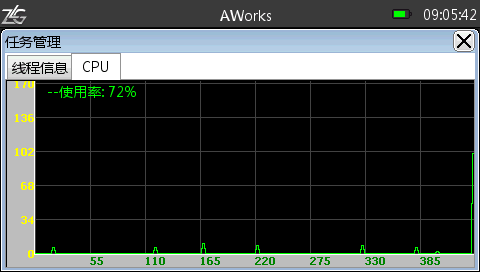

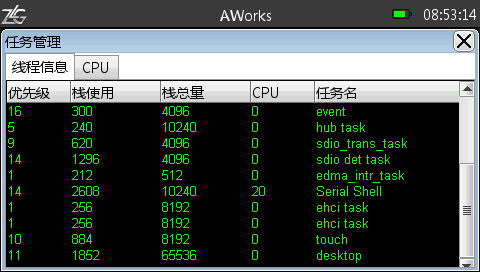

“任务管理”可对系统中各任务的优先级,堆栈信息,CPU占用率数据进行预览。并以历史曲线记录CPU的占用率。如图 8、图 9所示。

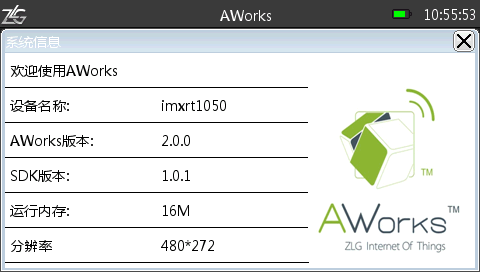

“系统信息”可对当前系统的版本和资源进行预览。如图 10所示。

“外设控制”可以通过界面上按钮开启或关闭评估板上的蜂鸣器和Led灯。如图 11所示。

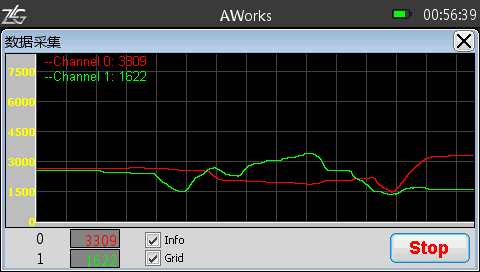

“数据采集”对两路AD数据变化进行历史曲线显示。如图 12所示。

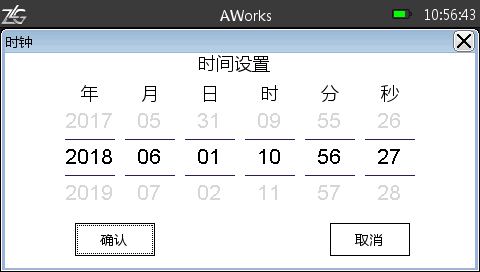

“时钟”可对系统的当前日期和时间进行设置和保存。如图 13所示。

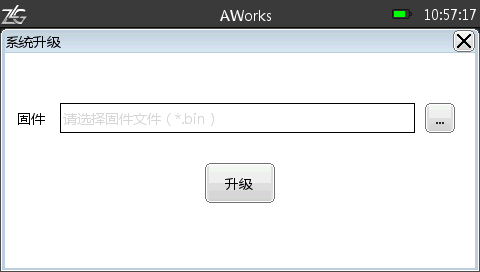

“固件升级”可从存储设备中加载一个bin文件,对系统进行自升级。如图 14所示。

M1052跨界核心板,既具备MPU的强劲处理性能,又兼顾MCU微控制器的简单易用与实时性优势!预装AWorksOS工业智能物联开发平台,面向智能硬件与工业物联网方向应用设计。
