选型表
| 参数类型 / 型号 | ZUS6054 | ZUS6104 | |
|---|---|---|---|
| 基本参数 | 模拟通道数量 | 4 通道 | 4 通道 |
| 模拟带宽 | 500MHz | 1GHz | |
| 最高实时采样率 | 5GSa/s | 5GSa/s | |
| ADC 位数 | 12bit | 12bit | |
| 存储深度 | 500Mpts | 500Mpts | |
| 波形刷新率 | 100Kwfms/s | 300Kwfms/s | |
| 带宽限制 | 20MHz/500MHz | 20MHz/500MHz | |
| 输入灵敏度范围 | 1mV/div ～ 10V/div，1-2-5 步进 | 1mV/div ～ 10V/div，1-2-5 步进 | |
| 时间档位 | 500ps/div ～ 1Ks/div，1-2-5 步进 | 500ps/div ～ 1Ks/div，1-2-5 步进 | |
| 显示模式 | 普通、余晖、色温（256 级） | 普通、余晖、色温（256 级） | |
| 信号发生器 | 双通道，最高频率 30MHz | 双通道，最高频率 30MHz | |
| 基础功能 | 触发类型 | 10 种常规触发，33 种协议触发 | 10 种常规触发，33 种协议触发 |
| 模板触发 | 支持 | 支持 | |
| 测量统计 | 32 种 | 32 种 | |
| 波形搜索 | 边沿、脉宽、欠幅、斜率、周期 / 频率和占空比多种 搜索条件 | 边沿、脉宽、欠幅、斜率、周期 / 频率和占空比多种 搜索条件 | |
| 波形运算 | 基本运算、自定义运算、趋势图、数字滤波 | 基本运算、自定义运算、趋势图、数字滤波 | |
| 双 ZOOM | 支持 | 支持 | |
| FIR 滤波器 | 10Hz-500MHz | 10Hz-500MHz | |
| 高级功能 | 分段存储 | 支持 | 支持 |
| 电源分析 | 支持 | 支持 | |
| 以太网分析 | — | 支持 | |
| CAN 眼图功能 | — | 支持 | |
| 模板测试 | 支持 | 支持 | |
| 环路分析功能 | 支持 | 支持 | |
| PSRR 测试功能 | 支持 | 支持 | |
| 时序分析功能 | 支持 | 支持 | |
| 上位机软件 | 支持 | 支持 | |
| 协议解码种类 | 快充 & 电源管理 | USB-PD2.0\3.0(PPS) 、QC2.0\3.0 、QC4.0\4.0+* 、HDQ 、PMBus* 、SMBus* 、AVSBus* 、DMX512 、DALI | |
| 汽车 & 轨道交通 | CAN-FD、LIN、FlexRay 、SENT、SPC、MVB、WTB | ||
| 手机 & 智能硬件 | I3C、TDM、MIPI-DSI、MIPI-RFFE、MDIO、SD-SPI、SD-SD | ||
| 通用串行协议 | CAN、UART （ RS232、RS485 ）、IIC、IIC –Device、SPI、IIS、1533B、ModBus、ARINC429 | ||
| 传感器 &RFID | NEC、Philips RC5、Philips RC6、1-WIRE、DS18B20、SHT11、DHT11、Manchester、Diff-Manchester、WIEGAND、Miller、ISO7816 | ||
| 电脑周边 | USB1.1 （ USB2.0 全速）、PS/2 | ||
| 常规特性 | 接口 | USB Host、USB Device、LAN、HDMI、Trig Out、ExtTrig In、探头补偿输出 | |
| 显示 | 13.3 英寸电容触摸屏，1920 水平 ×1080 垂直 | ||
| 电源 | 100-240VAC，50-60Hz，150W Max | ||
| 尺寸 | 宽×高×深 = 390mm × 258mm × 154mm | ||
注：带※ 协议正在添加中；协议解码支持情况以官网最新固件为准。
标配件
| 配件名称 | 描述 | 实物图 |
|---|---|---|
| ZP1050探头 | 每通道标配10:1 500M 无源电压探头 (ZDS5000系列示波器标配) |  |
| 电源线 | 用于示波器供电 |  |
| USB通信线缆 | 实现PC 和示波器通信（不属于1000系列示波器标配件） |  |
| 光盘资料 | 产品相关电子版资料 |  |
选配件
| 配件名称 | 描述 | 实物图 | |
|---|---|---|---|

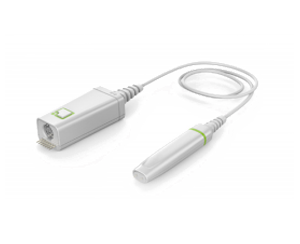

| ZAP1100 | 带宽 / 上升时间 | 1GHz/ ≤ 350ps |  |
| 输入动态范围 | ±10V | ||
| 最大输入电压 | ±20V | ||
| 衰减比 | 10:1 | ||
| 阻抗 / 电容 | 输入阻抗 1MΩ 输出阻抗 50Ω ≤ 1.2pF | ||
| ZP1500D高压差分探头 | 衰减比 | 1/50 |  |
| 1/500 | |||
| 测量范围 | 1/50: 150V | ||
| 1/500: 1500V | |||
| 带宽 | 1/50：可切换5M/100M | ||
| 1/500：可切换5M/100M | |||
| ZCP30电流探头 | 带宽 | 50Mhz |  |
| 量程 | 5A/30A | ||
| 最小测量电流 | 1mA | ||
| CK100隔离变压器 | 比例系数 | 1:1 |  |
| 带宽（-3dB） | 1Hz-3MHz | ||
| 隔离电压 | 600V CATⅢ | ||
| 初级次级间电容 | 150pF@1kHz | ||
| 次级最大电流 | 10mA | ||
| J2120A 信号注入器 | 带宽 | 10Hz-10MHz |  |
| 最大输入电压 | 50VDC | ||
| 最大输入电流 | 5A | ||
