CANScope支持的事件标记

什么是事件标记

CANScope具有512M字节的波形缓存区,但某些特定情况下也可能无法捕获用户感兴趣的波形。这时候可以使用其独特的事件标记功能,能够最大程度记录用户所关心的波形。如下图所示,启用事件标记时,优先存储满足条件的波形。

CANScope支持的事件标记
  • 帧ID标记:当帧ID的某些位满足设定条件时存储波形;
  • 帧数据标记:当帧数据的某些位满足设定条件时存储波形;
  • 错误帧标记:存储错误帧的波形;
  • 眼图模板标记:当波形碰触眼图模板时存储。
如何使用事件标记
帧ID标记

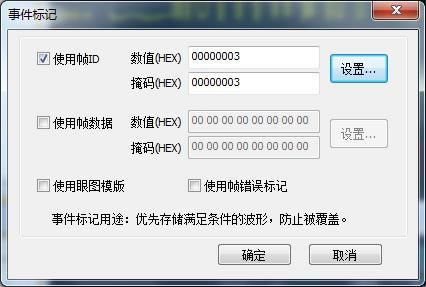

CAN网络中一般使用帧ID区分不同节点,如果只想存储某个节点的波形,这时需要使用帧ID标记。如下图所示,设置帧ID低2位为1。

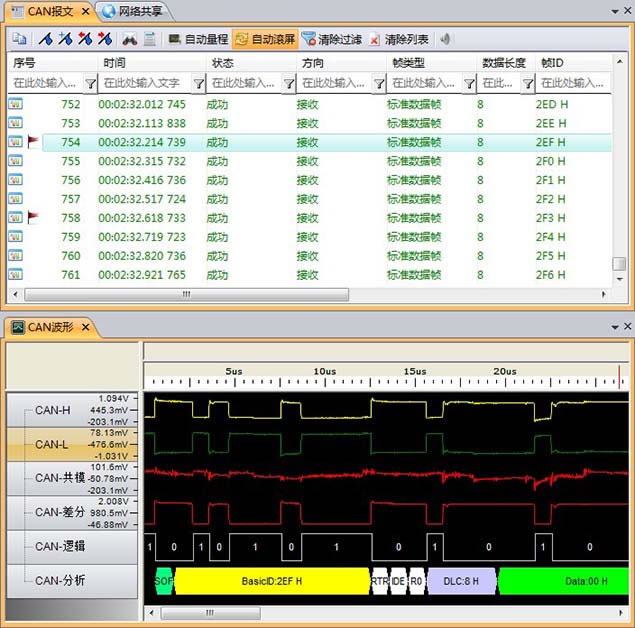

如下图所示,对应ID的CAN报文被标记。

帧数据标记

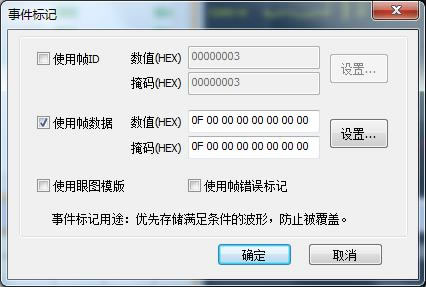

帧数据标记,一般用于设置某一信号满足条件时,存储对应波形。如下图所示,帧数据的第一个字节的低4为1时,存储对应波形。

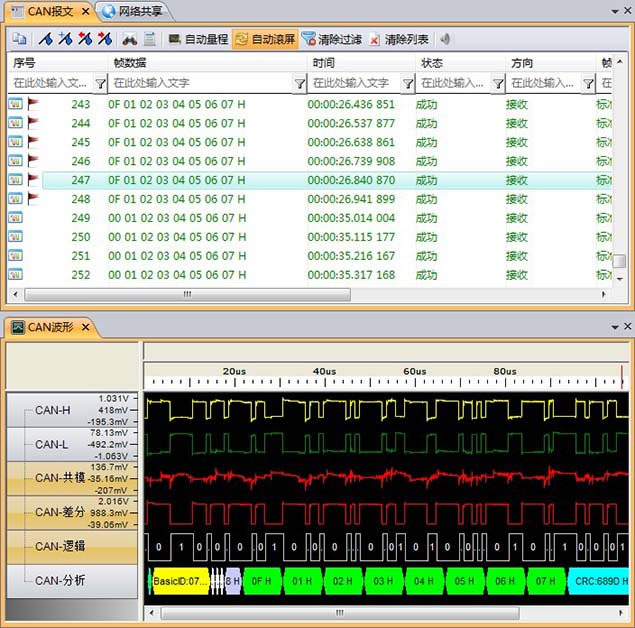

如下图所示,满足数据条件的报文和对应波形被标记出来。

错误帧标记

对于要捕获错误帧的波形时,仅需要在事件标记窗口中,勾选“使用帧错误标记”复选框。

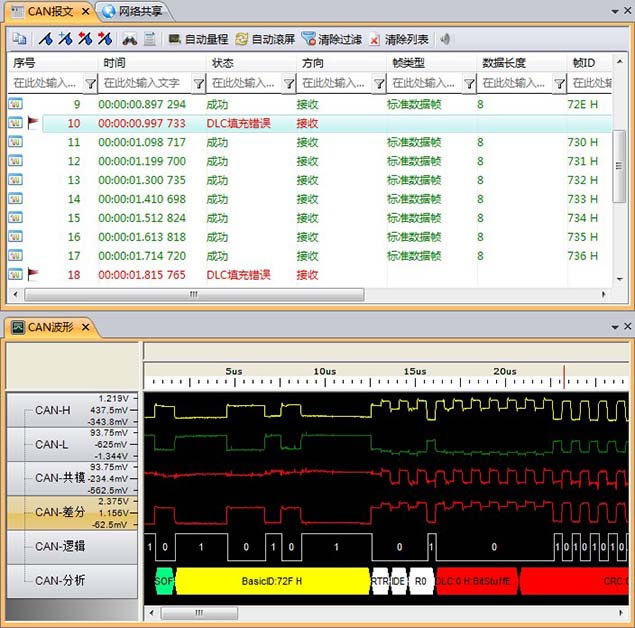

如下图所示,错误帧的波形被标记了。

眼图模板标记

眼图模板用于规范每一位的范围,可以通过模板设置“禁区”,凡是碰触“禁区”的波形会被标记下来,具体的操作步骤如下:

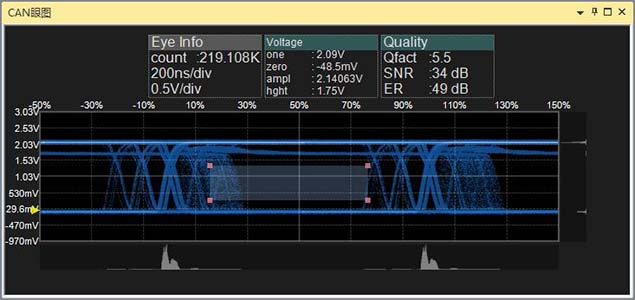

1)在眼图窗口中设置眼图模板;

2)在事件标记窗口中勾选“使用眼图模板”复选框;

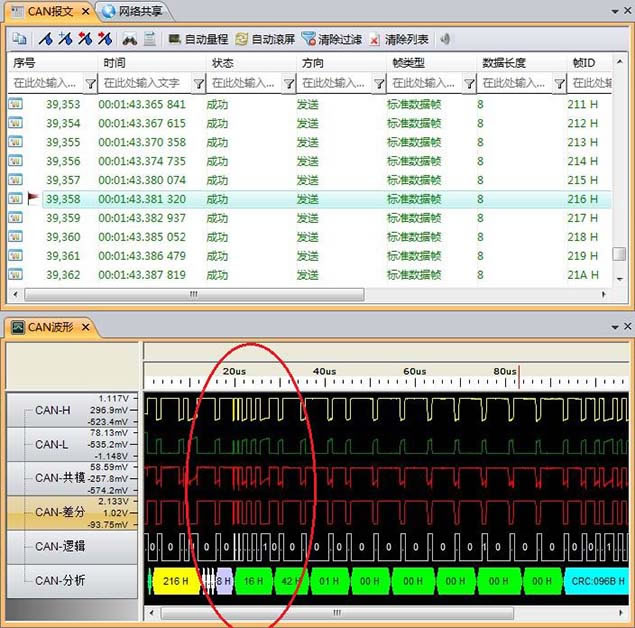

如下图所示,碰撞模板的波形中,有一些毛刺被捕获下来了。
