高性能以太网转CAN模块

致远电子CANET系列以太网-CAN转换器实现CAN-bus数据和Ethernet数据相互传输的功能,它内部集成了1、2、4路的CAN-bus 接口和1、2路Ethernet 接口或者光纤接口,并自带TCP/IP或者UDP协议栈,用户利用它可以轻松完成CAN-bus网络和Ethernet网络的互连互通,建立以太网-CAN两层网络架构,实现远程控制,大大扩展CAN-bus网络的应用范围。

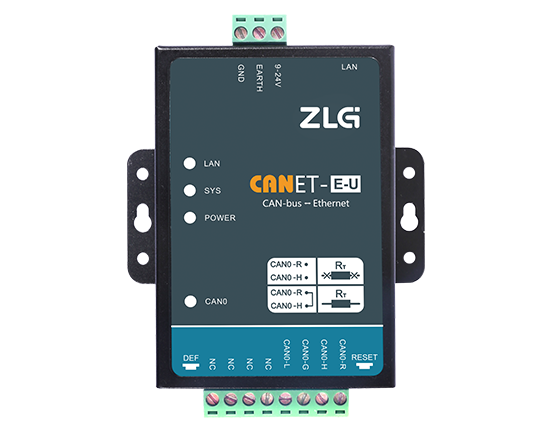

CANET-E-U

以太网转CAN模块

购买

CANET-8E-U

以太网转CAN模块

购买

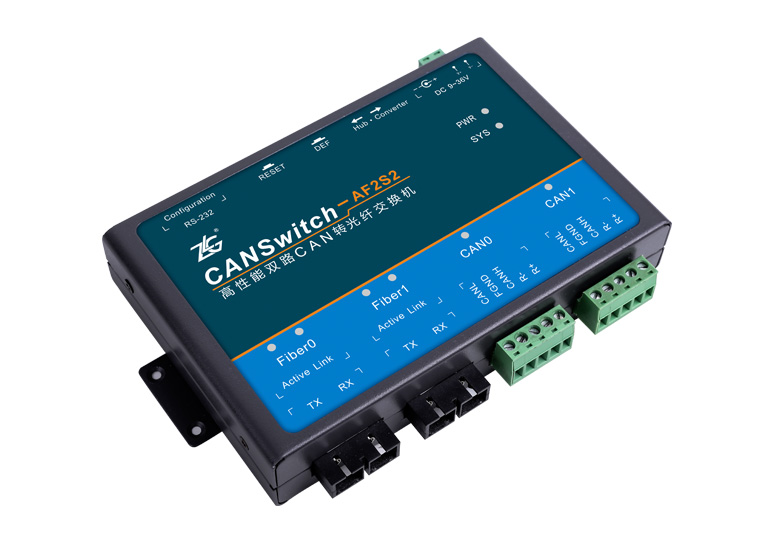

CANSwitch-AF2S2

以太网转CAN模块

购买

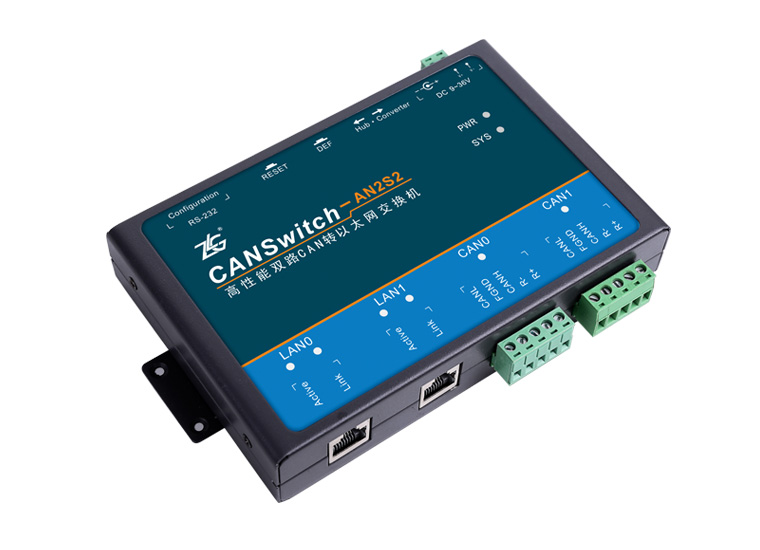

CANSwitch-AN2S2

以太网转CAN模块

购买

选型表

请左右拖动表格进行观看

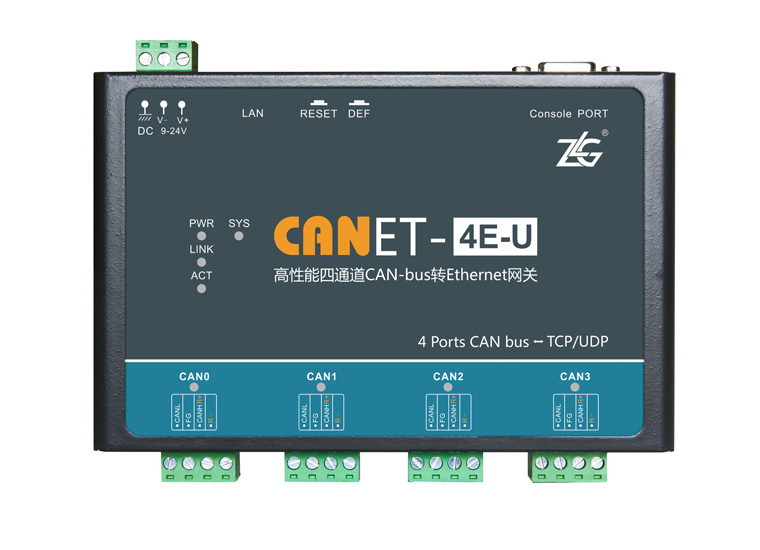

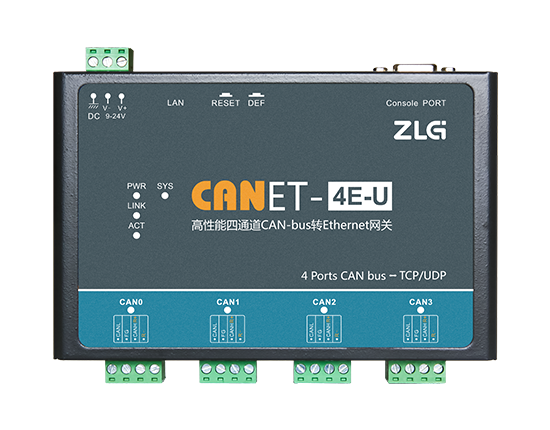

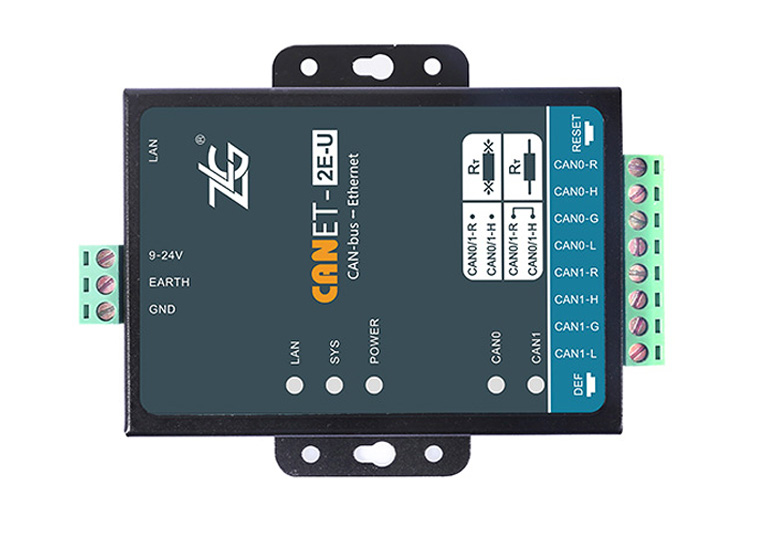

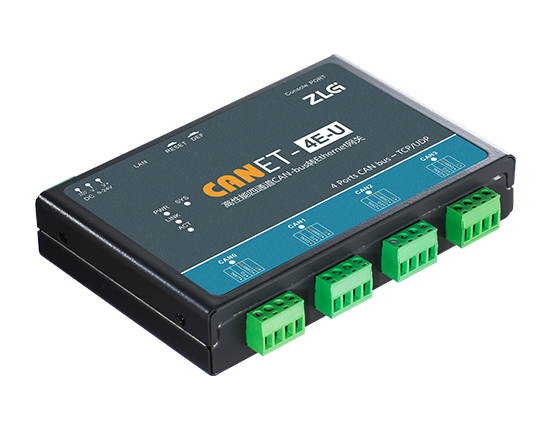

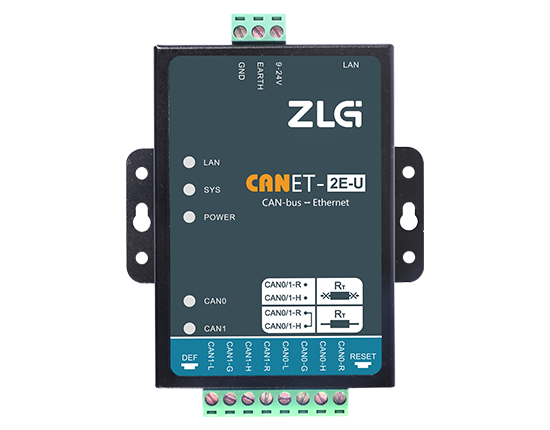

型号CANET-E-UCANET-2E-UCANET-4E-UCANET-8E-UCANSwitch-AN2S2CANSwitch-AF2S2
实物图
开发文档-
性能特色高性能系列,健壮的以太网协议栈适用于各种复杂网络,转发快,低延时,推荐!
CAN路数1路2路4路8路2路2路
以太网RJ45口1路1路1路2路2路-
以太网光纤接口RJ45RJ45RJ45RJ45RJ452路
单模光纤SC接口
接口形式OPEN4接口OPEN4接口OPEN4接口DB9接口OPEN5接口OPEN5接口
电气隔离
工业级
数据接收能力12000帧/秒(每路)12000帧/秒(每路)12000帧/秒(每路)12000帧/秒(每路)8000帧/秒(每路)8000帧/秒(合计)
数据发送能力8000帧/秒(每路)8000帧/秒(每路)8000帧/秒(每路)8000帧/秒(每路)8000帧/秒(每路)8000帧/秒(每路)
TCP Sever模式支持支持支持支持支持支持
TCP Client模式支持支持支持支持支持支持
UDP模式支持支持支持支持支持支持
TCP最大连接数254(每路)254(每路)254(每路)254(每路)254(每路)254(每路)
UDP最大连接数6×254(每路)6×254(每路)6×254(每路)6×254(每路)6×254(每路)6×254(每路)
以太网速率千兆网卡10/100/1000Mbps自适应百兆光纤接口
转发延时小于5ms小于5ms小于5ms小于5ms小于5ms小于5ms
CAN口故障通知支持支持支持支持支持支持
功耗3000mW3150mW3350mW4350mW3350mW3350mW
120欧终端电阻内置可配置内置可配置内置可配置内置可配置内置可配置内置可配置
工作温度-40℃~+85℃
储存温度-40℃~+85℃
物理尺寸95mm*87.5mm*26mm178mm*102.4mm*32mm165mm*102mm*48mm178mm*102.4mm*32mm
是否可提供定制欢迎

备注:*单通道1Mbps,0字节数据域的情况下

稳定可靠,应用广泛

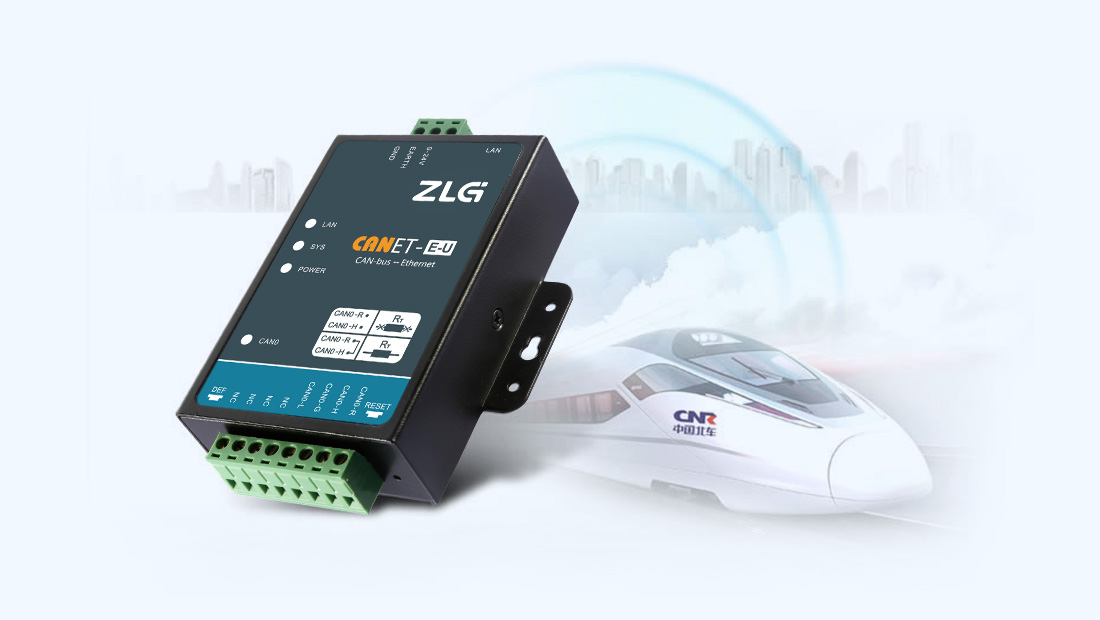

致远电子CANET系列产品均经过严酷的实践验证,稳定可靠,目前已经广泛应用于高速铁路、地铁、医疗、楼宇安防、电梯控制、衡器等场合,如图所示,为中国北车专用版本,用于列车监控。

支持TCP Sever/TCP Client/UDP和拓扑结构

支持TCP Sever/TCP Client/UDP工作方式和灵活的拓扑结构,通过配置软件用户可以灵活的设定相关配置参数。典型应用如图所示:

13万帧缓冲不丢帧

高性能型在任意波特率下满负载接收数据帧能力,13万帧缓冲,不丢帧才是硬道理。

自带交换机式CAN以太网转换器

双网口CANSwitch集成交换机功能,支持级联搭建系统

单通道可高达12000帧/秒

高性能型帧流量:单通道可高达12000帧/秒(1M波特率、标准数据帧)

每路CAN支持高达254个连接

TCP支持多连接,高性能型每路CAN支持高达254个连接。

开放的数据通信格式

开放的数据通信格式,Socket套接字工作方式支持任何操作系统对它进行操作。详见规格参数。

高性能型支持CAN口状态的TCP通知

高性能型支持CAN口状态的TCP通知,可以使用户实时监测CAN总线通信状态,详见规格参数。

2通道2500VDC电气隔离

2通道2500VDC电气隔离CAN接口,静电等级接触放电±8KV。

符合CAN 2.0B规范

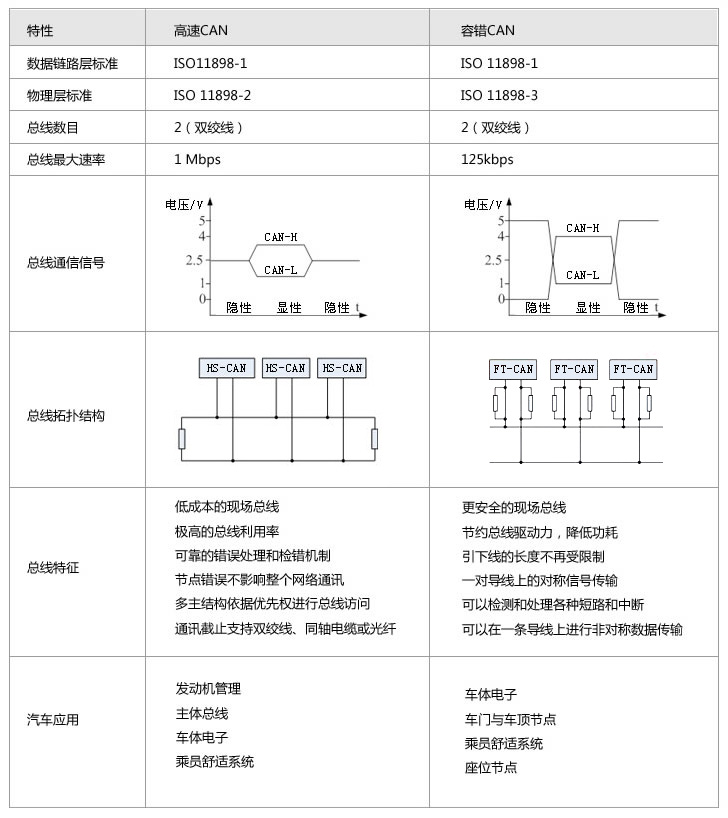

CAN协议完全符合CAN 2.0B规范,兼容CAN 2.0A,符合ISO 11898-1/2 。用户可以通过选配CANBridge-1054,支持ISO11898-3的容错CAN标准。

CAN波特率可编程任意设置1Mbps之间

CAN波特率可编程任意设置,范围在5Kbps~1Mbps之间

支持各类开发环境

高效易用的二次开发函数,可支持各类开发环境,如VC、C#、Labview、LINUX等

其他特点

  • 高效易用的二次开发函数,可支持各类开发环境,如VC、C#、Labview、LINUX等
  • 支持协议包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP
  • 兼容SOCKET工作方式(TCP Server、TCP Client、UDP等),上位机通讯软件编写遵从标准的SOCKET规则
  • CAN数据和以太网数据双向透明传输
  • 高性能型支持CAN口故障以太网通知功能,上位机可以实时监控CAN口的错误状态
  • 灵活的CAN口数据分帧设置,满足用户各种分包需求
  • 可使用Windows平台配置软件配置工作参数
  • 免费提供Windows平台配置软件函数库, 包含简单易用的API函数库, 方便用户编写自己的配置软件
  • 支持本地的系统固件升级

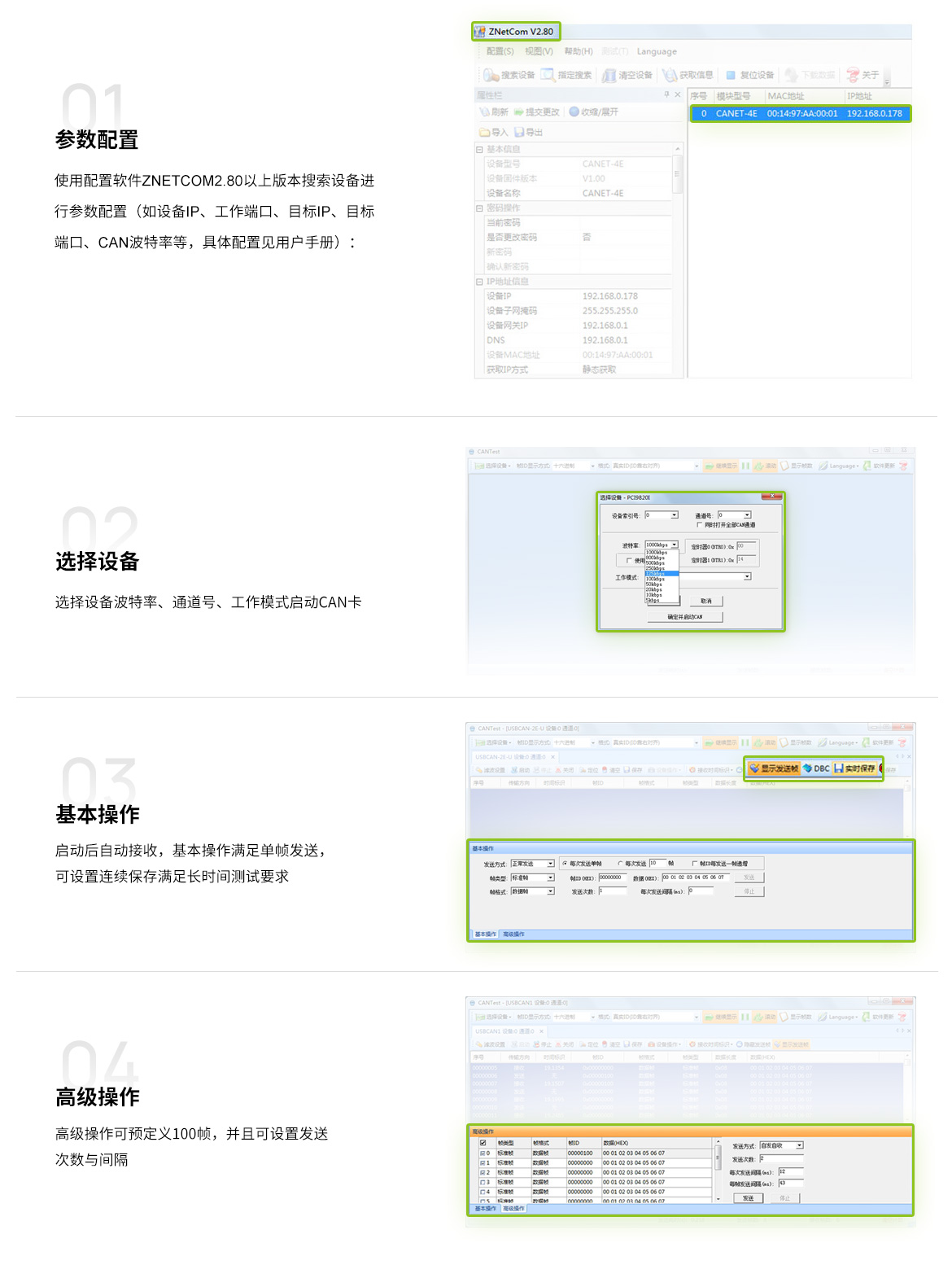

配置软件ZNETCOM与测试分析软件CANtest

1.使用配置软件ZNETCOM2.80以上版本搜索设备进行参数配置(如设备IP、工作端口、目标IP、目标端口、CAN波特率等,具体配置见用户手册):
