功能特点
- 支持CAN、CAN FD、LIN、车载以太网和多路IO总线数据记录;
- CAN接口类型:高速CAN FD;
- 记录报文时,能手动触发设备做时间标记,方便事后分析;
- 记录报文时,可按照用户需求设置过滤条件,滤除无关报文;
- 报文记录,支持存储卡滚动记录或记满停止两种模式;
- 记录报文支持全部存储、条件存储、预触发存储、定时存储(可设置定时时间);
- 文件导出可设置文件大小、按ID排序等功能;
- 支持外部触发记录(如汽车钥匙点火,触发记录终端启动,开始记录工作,熄火后仪器停止工作);
- 内部时钟,带RTC纽扣电池,连接上位机后可进行时间设置;
- 北斗/GPS定位;
- 存储的数据格式可导出CSV、ASC、Frame格式数据,以便ZXDoc、ZCANPRO分析;
- 供电电压:9-48VDC(直流供电采用工业插座,保证稳固),可使用车载电源供电;
- 工作温度: -40℃~+85℃;
- 坚固耐摔,符合汽车测试要求。

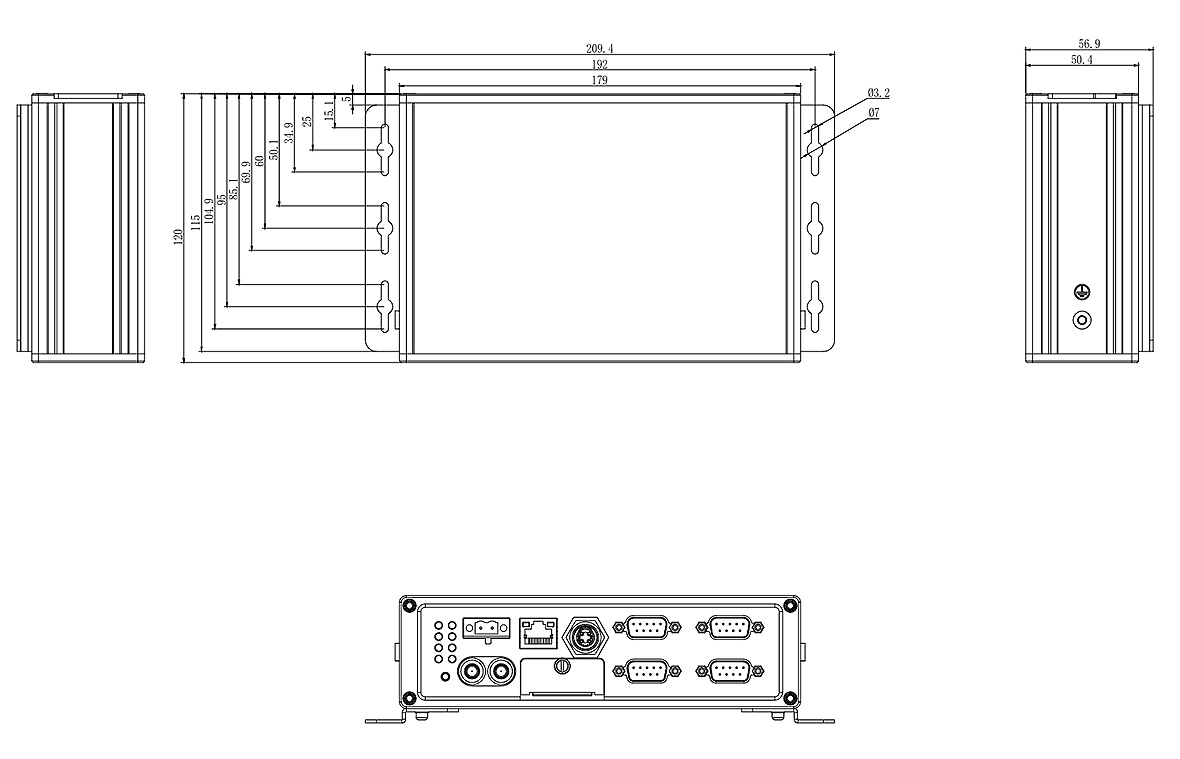

尺寸图



配件清单
配件清单仅供参考,请以实物为准
CANFDDTU-400ER | ||||
---|---|---|---|---|
序号 | 名称 | 数量 | 单位 | 备注 |
1 | CANFDDTU-400ER设备 | 1 | 台 | |
2 | M12插头 | 1 | 个 | |
3 | 电源适配器 | 1 | 个 | |
4 | DC电源线 | 1 | 条 | |
5 | 安装挂件 | 2 | 个 | |
6 | M3螺丝 | 8 | 个 | |
7 | 以太网通讯线缆 | 1 | 条 | |
8 | SD卡 | 1 | 个 | 装在设备中 |
9 | 合格证 | 1 | 个 | |
10 | DB9-OPEN4 | 4 | 个 | |
11 | 5.08端子3P | 1 | 个 |
CANFDDTU-400EWGR | ||||
---|---|---|---|---|
序号 | 名称 | 数量 | 单位 | 备注 |
1 | CANFDDTU-400EWGR设备 | 1 | 台 | |
2 | M12插头 | 1 | 个 | |
3 | 电源适配器 | 1 | 个 | |
4 | DC电源线 | 1 | 条 | |
5 | 安装挂件 | 2 | 个 | |
6 | M3螺丝 | 8 | 个 | |
7 | 以太网通讯线缆 | 1 | 条 | |
8 | 4G天线 | 1 | 根 | |
9 | WIFI天线 | 1 | 根 | |
10 | GPS天线 | 1 | 根 | |
11 | 合格证 | 1 | 个 | |
12 | DB9-OPEN4 | 4 | 个 | |
13 | 5.08端子5P | 1 | 个 | |
14 | 3.81端子6P | 1 | 个 | |
15 | 3.81端子4P | 2 | 个 | |
16 | SD卡 | 1 | 个 | 安装在设备上 |
CANFDDTU-600EWGR | ||||
---|---|---|---|---|
序号 | 名称 | 数量 | 单位 | 备注 |
1 | CANFDDTU-600EWGR 设备 | 1 | 台 | |
2 | M12插头 | 1 | 个 | |
3 | 电源适配器 | 1 | 个 | |
4 | 电源线 | 1 | 条 | |
5 | 安装挂件 | 2 | 个 | |
6 | M3沉头螺丝 | 8 | 个 | |
7 | 以太网通讯线缆 | 1 | 条 | |
8 | 4G天线 | 1 | 根 | |
9 | WIFI天线 | 1 | 根 | |
10 | GPS天线 | 1 | 根 | |
11 | 合格证 | 1 | 个 | |
12 | 单头插头带线 | 1 | 根 | |
13 | 5.08端子5P | 1 | 个 | |
14 | 3.81端子4P | 2 | 个 | |
15 | DB9-OPEN4配板 | 6 | 个 |
CANFDDTU-800EWGR | ||||
---|---|---|---|---|
序号 | 名称 | 数量 | 单位 | 备注 |
1 | CANFDDTU-800EWGR 设备 | 1 | 台 | |
2 | M12插头(以太网通讯线缆) | 1 | 条 | |
3 | M16(航空电源线) | 1 | 条 | |
4 | 网线 | 1 | 条 | |
5 | 4G天线 | 1 | 根 | |
6 | WIFI天线 | 1 | 根 | |
7 | GPS天线 | 1 | 根 | |
8 | DB37-OPEN线 | 1 | 根 | |
9 | DB44-OPEN线 | 1 | 根 | |
10 | DB44-OPEN32配件 | 1 | 个 | |
11 | DB37-OPEN36配件 | 1 | 个 | |
12 | 合格证 | 1 | 张 | |
13 | 18P端子 | 2 | 个 | |
14 | 16P端子 | 2 | 个 | |
15 | SATA硬盘 | 1 | 个 | 安装在设备上 |
