车载多通道CAN-bus数据记录仪

随着汽车电子、轨道交通等行业的快速发展,CAN-bus因其突出的实时性和可靠性被广泛应用。越来越多的用户需要对现场的CAN-bus进行有效数据记录,通过装配1台CAN总线数据记录仪,可以实时的记录CAN数据,有助于事后进行故障分析,继而解决CAN总线存在的问题,从而有效提升整车网络可靠性。

广州致远电子有限公司推出的CANDTU系列车载CAN-bus数据记录仪,集成4路符合ISO11898标准的独立CAN-bus通道,支持4G实时通信,可将CAN总线上的数据上传到指定服务器,推出智能云服务平台,还支持北斗/GPS定位,实时记录设备位置信息。标配存储介质为32G高速SD卡,可以长时间记录CAN2.0A或CAN2.0B格式的CAN报文信息。另外,CANDTU提供强大的配置与转换软件,具备长时间记录、条件记录、预触发记录和定时记录等多种记录模式,可将记录的数据保存为ASC、CSV等九种存储格式,兼容主流分析软件,为后期深入分析提供便利。同时,智能的网络传输滤波器,可有效减少网络资源浪费。

选型表

请左右拖动表格进行观看

型号CANDTU-400EWGRCANDTU-400ER

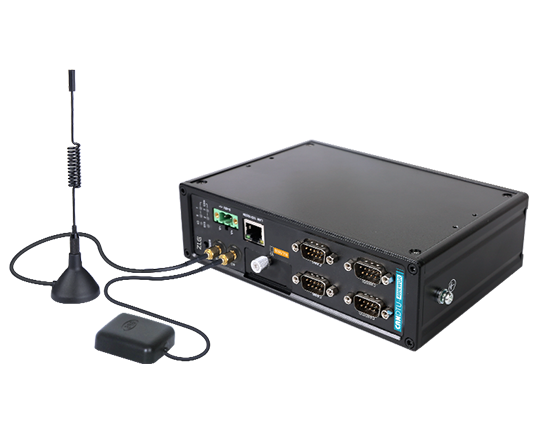

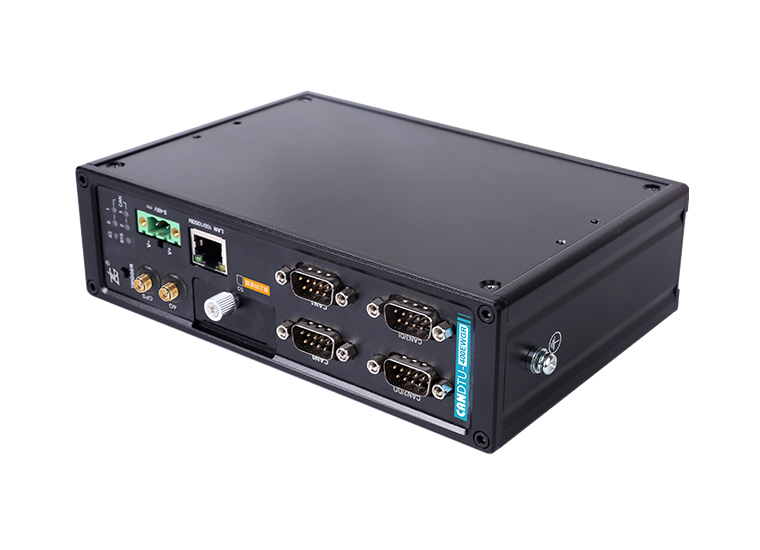

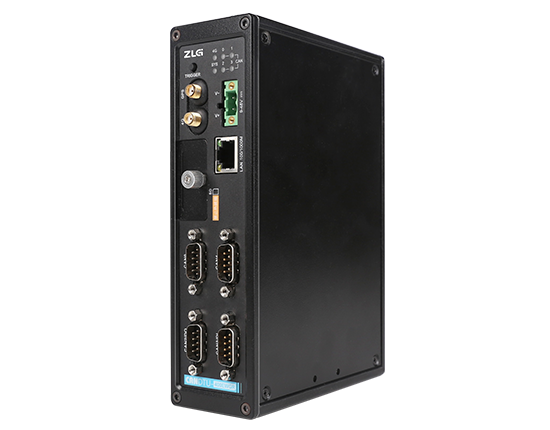

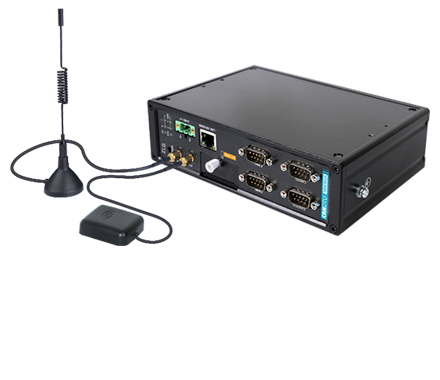

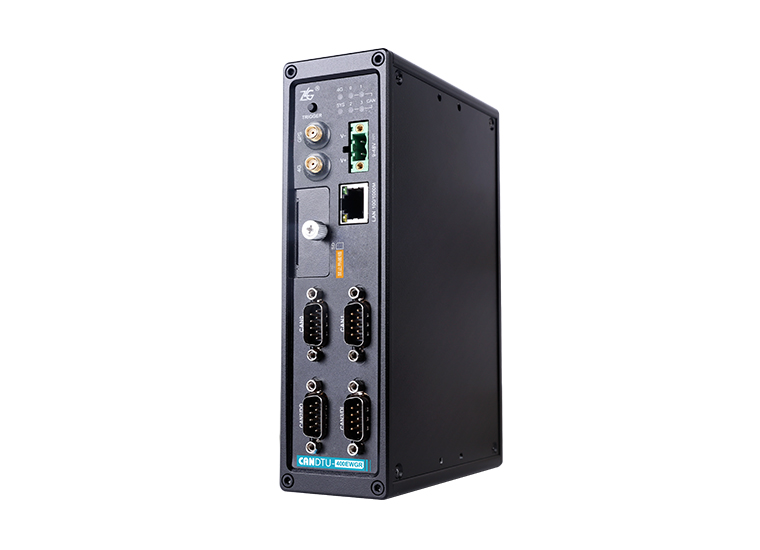

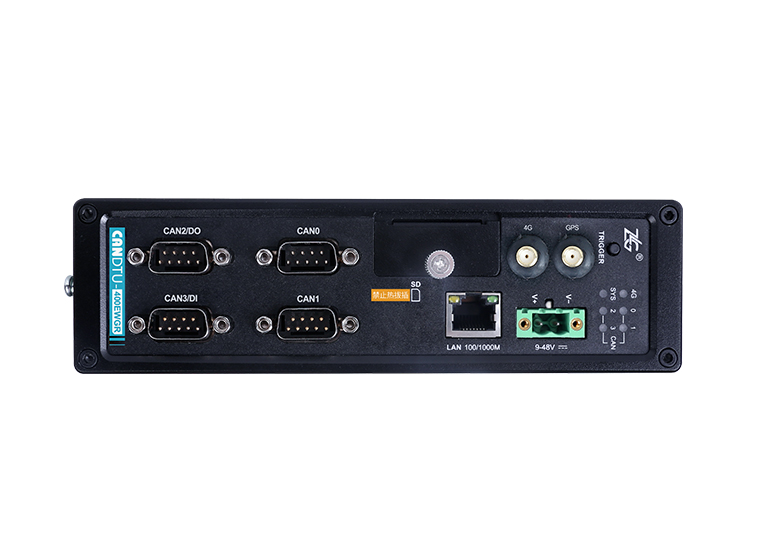

实物图
北斗/GPS定位支持
4G实时数据传输支持
CAN路数 4路 4路
数字量输入 2路
数字量输出2路
PC接口10M/100M/1000M以太网10M/100M/1000M以太网
接口形式DB9接口DB9接口
记录方式SD卡SD卡
SD卡类型Class10Class10
标配存储卡32GB32GB
最高存储卡128GB128GB
供电电压 DC9~48V DC9~48V
接收数据流量4500帧/秒(每路)4500帧/秒(每路)
RTC实时时钟支持支持
波特率5Kbps~1Mbps之间任意可编程5Kbps~1Mbps之间任意可编程
电气隔离
工业级
外壳金属金属
120欧终端电阻内置可使能内置可使能
体积179mm×131.5mm×50.4mm179mm×131.5mm×50.4mm
在线购买购买购买

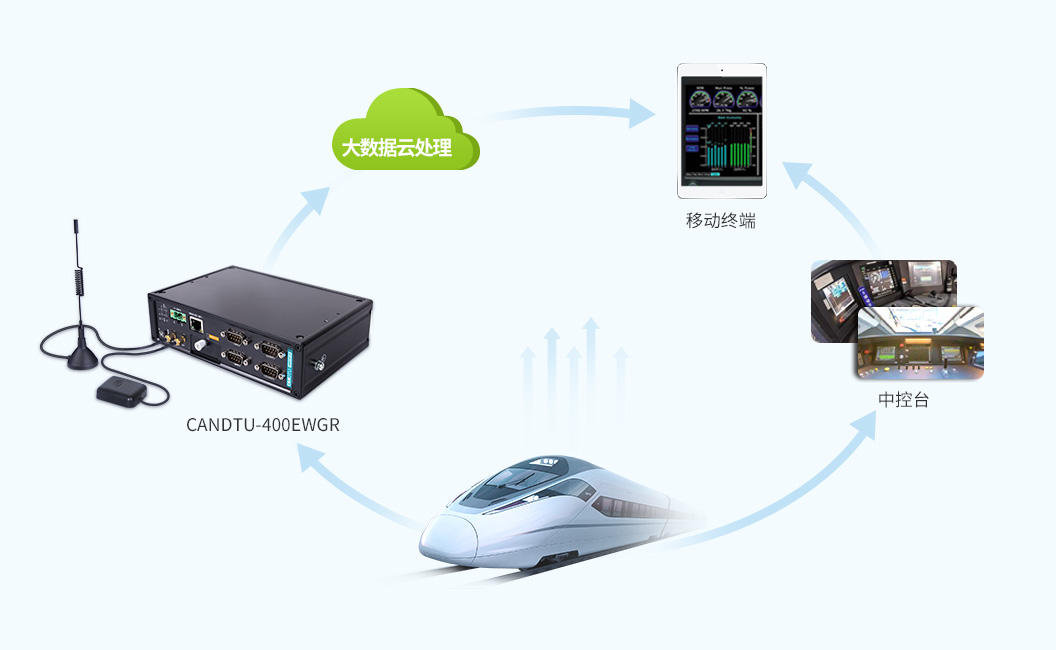

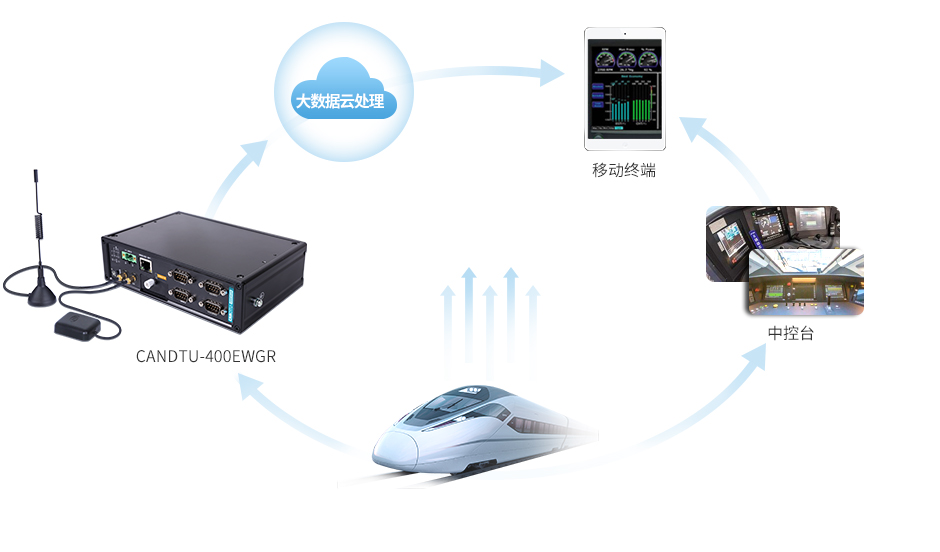

多场景透传,大数据上云

CANDTU-400EWGR可针对不同工业场景的CAN总线数据进行同步监听和实时采集,通过4G通信将数据上传到指定的云端服务器,实现数据
云同步。用户可通过平板、手机等移动终端登录云,实时查看云平台数据,实现“设备+云端+终端”模式下的大数据全方位处理。

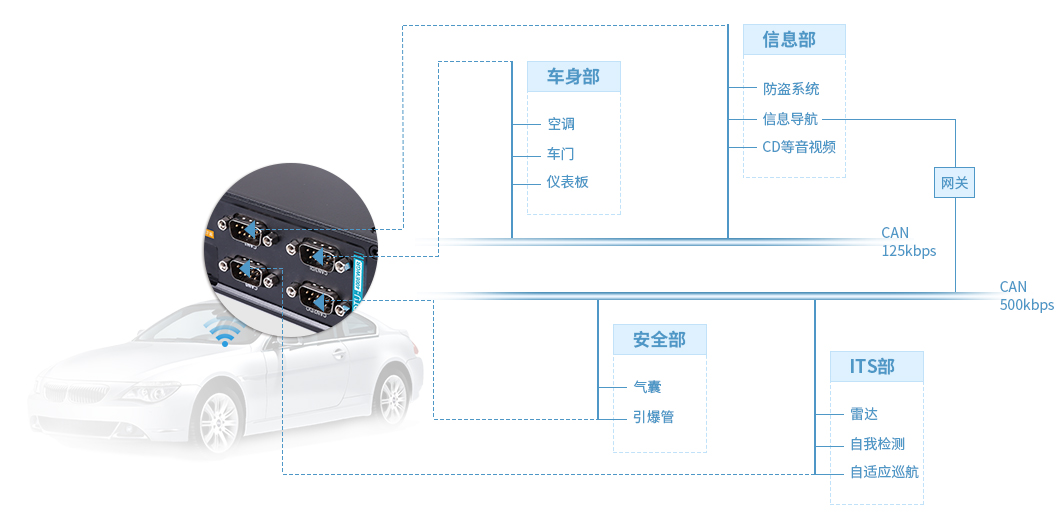

各通道电气隔离,独立配置记录模式

CANDTU-400EWGR可同时实现4通道CAN报文的记录,并且每个都独立运行,根据用户需求单独配置,互不干扰,提高记录的丰富性。

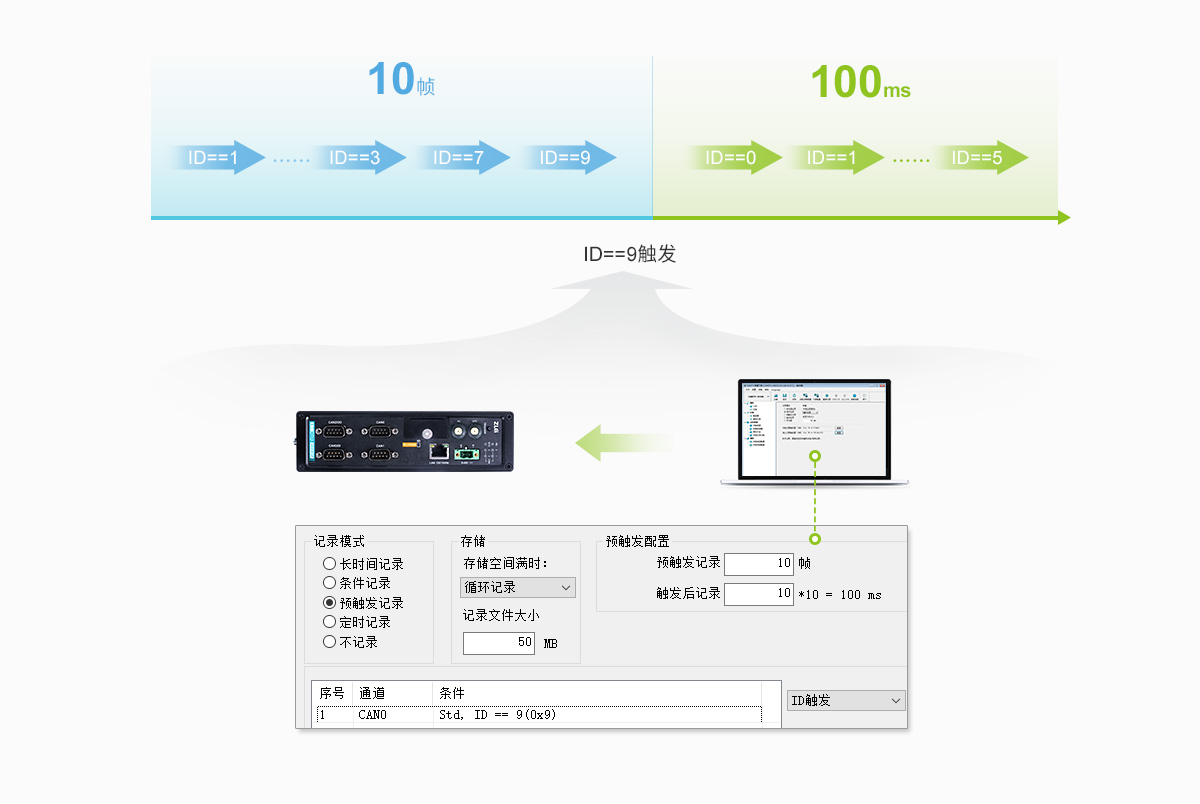

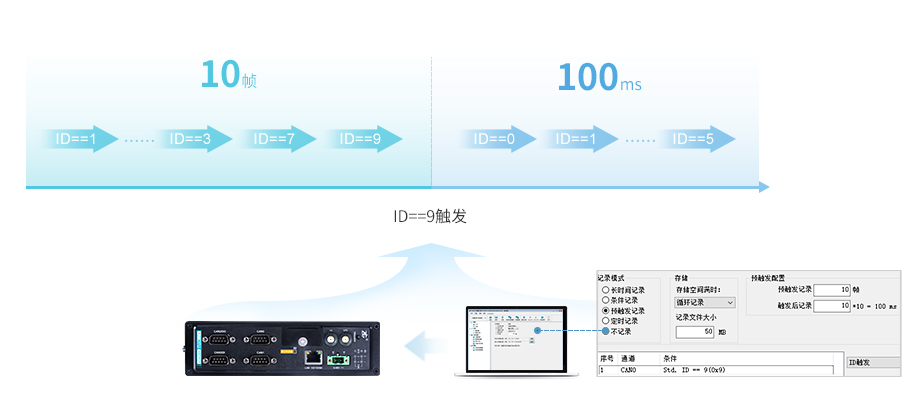

强大的触发器,灵活的记录模式

触发器可配置多达5种不同的记录模式,用户可根据自己需求任意切换长时间记录、条件记录、预触发记录、定时记录和不记录模式。

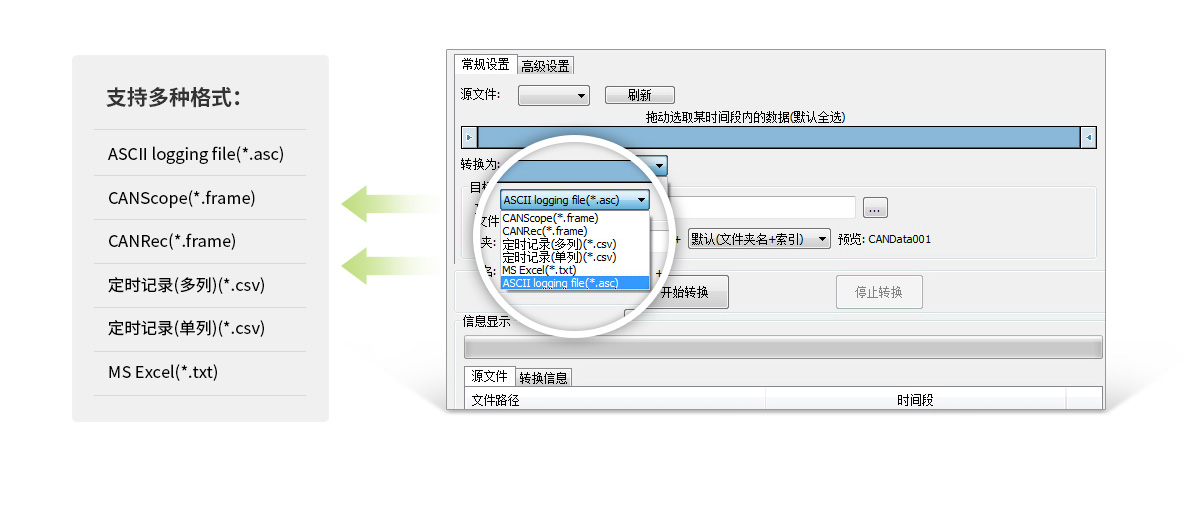

支持多种分析软件格式

CANDTU配置软件可以更真实、更客观、更全面地记录汽车数据,同时可将记录数据转换为各种用户常用的软件格式,方便用户使用CANoe、
CANScope对数据进行离线分析和评估。

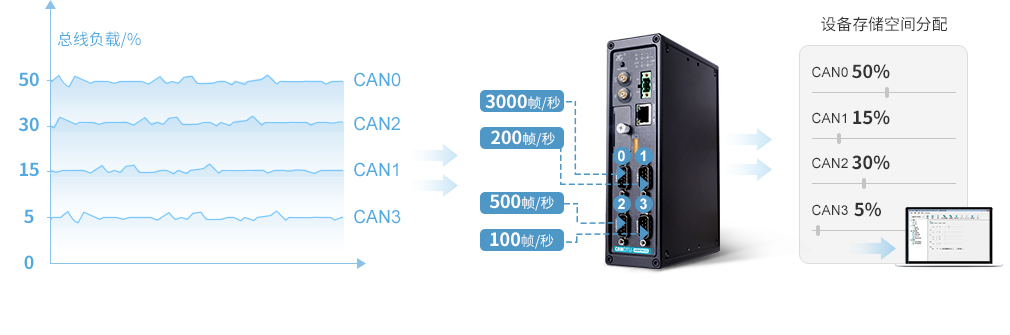

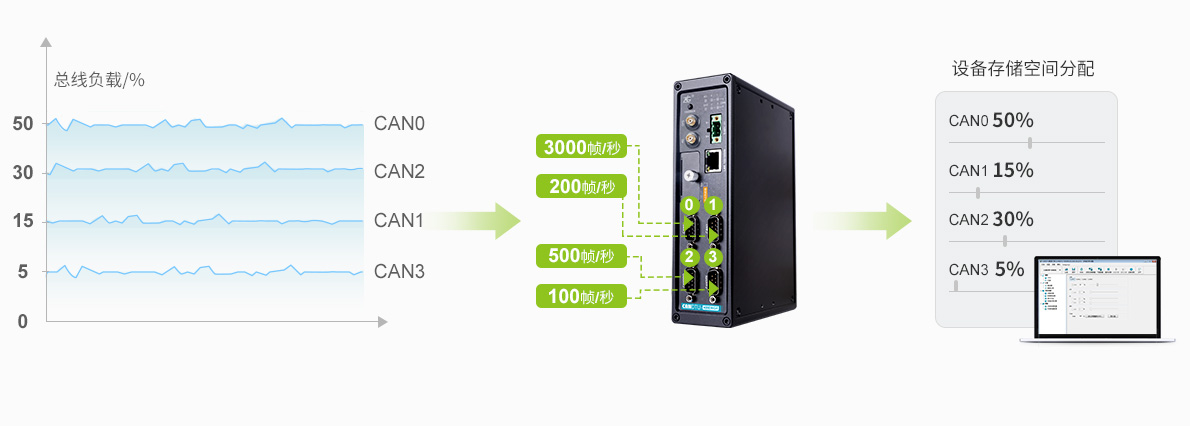

自定义存储空间,均衡各通道数据

用户可以根据自己的需求,自由地为每一个有效的记录通道分配存储空间,提高存储空间利用率。

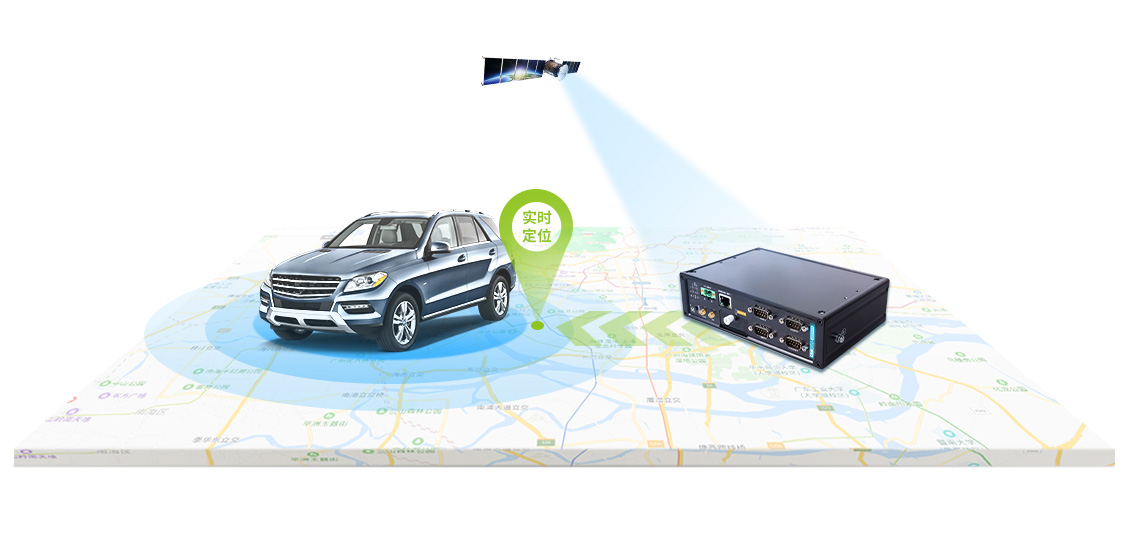

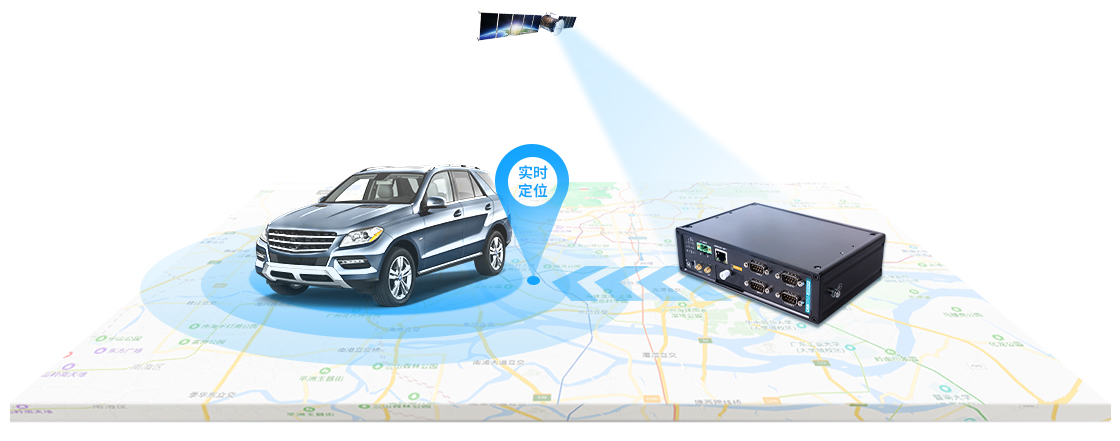

支持北斗/GPS定位,实时记录设备位置信息

带有特色的北斗/GPS定位功能,可以实时记录设备位置信息并上传到指定服务器。方便用户在需要设备数据时,快速定位设备,进行数据分析。

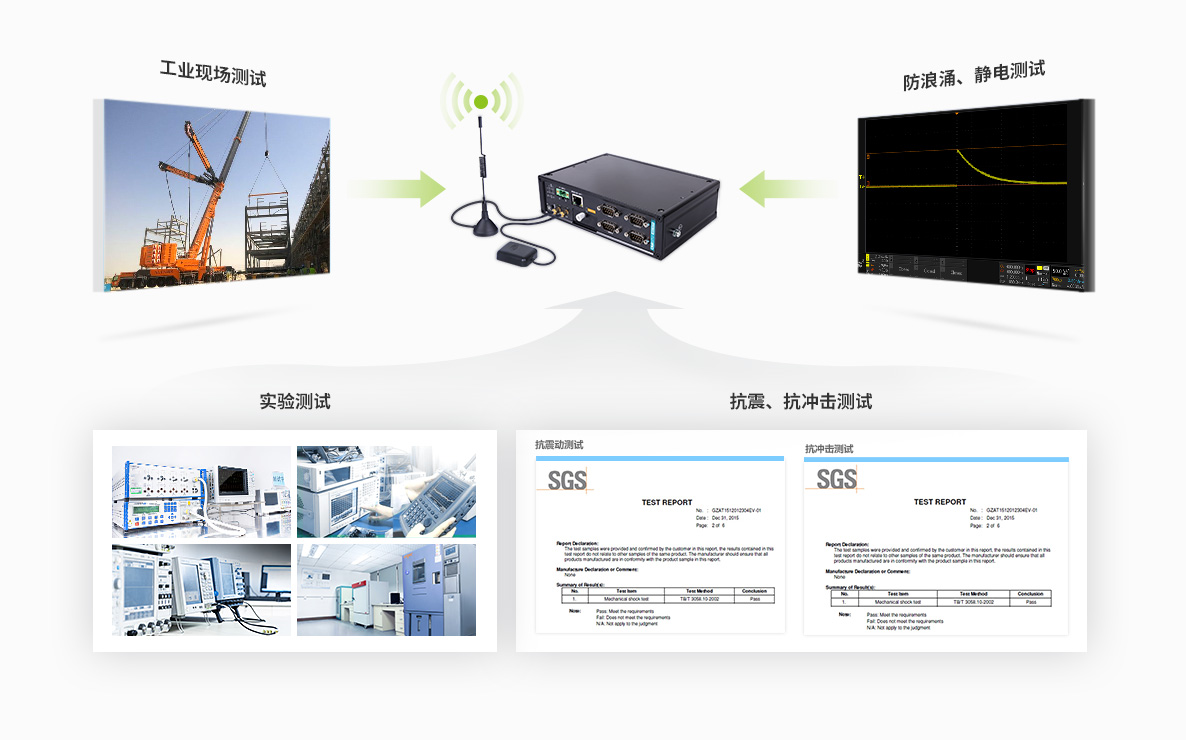

严格测试,稳定可靠

经过严格的抗震动测试和恶劣的工业现场测试,可轻松稳定地完成车辆、船舶、电梯、风力发电机、工程机械、煤矿等应用现场的报文记录和
现场监控。稳定可靠的性能,将是您的理想选择!

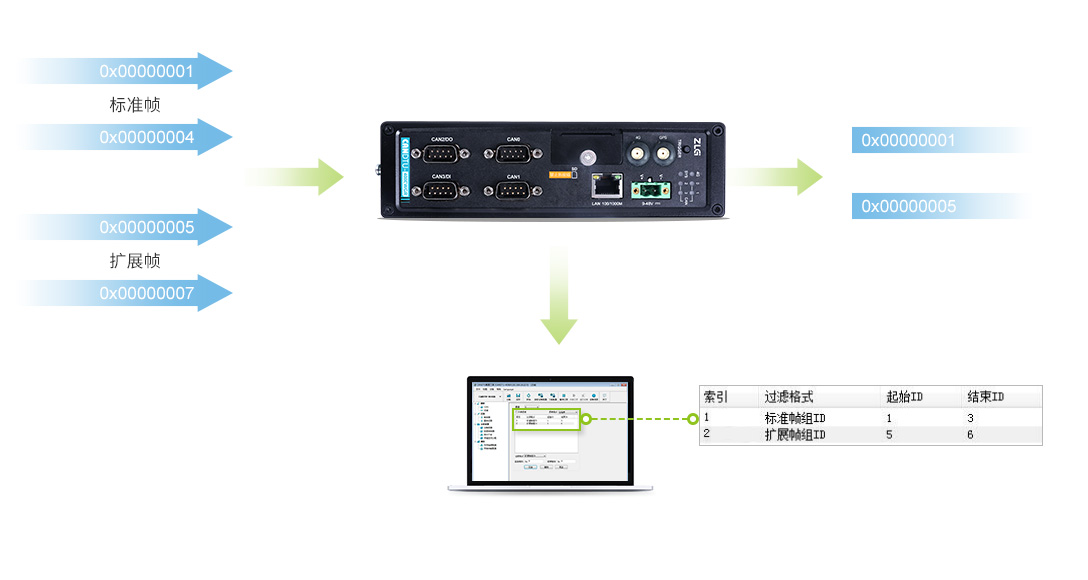

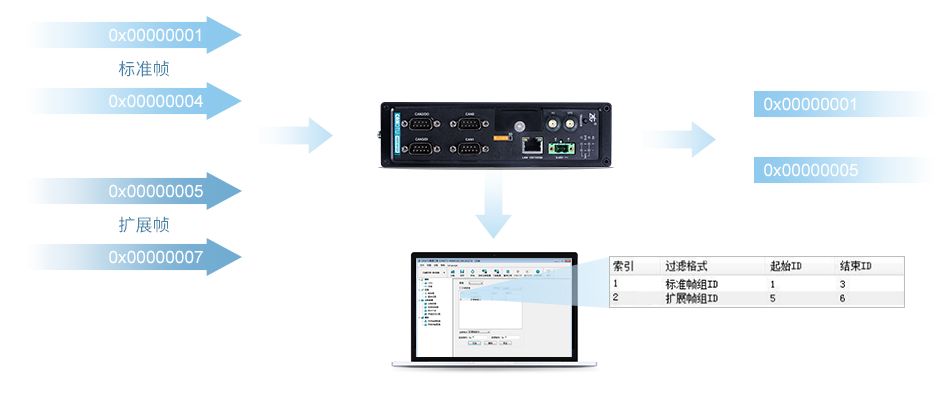

黑白名单模式可实现高效数据筛选

配置工具支持每通道多达64条过滤规则,根据id进行过滤配置。同时可添加黑白名单进行记录,支持通道独立使能滤波器以及滤波模式。

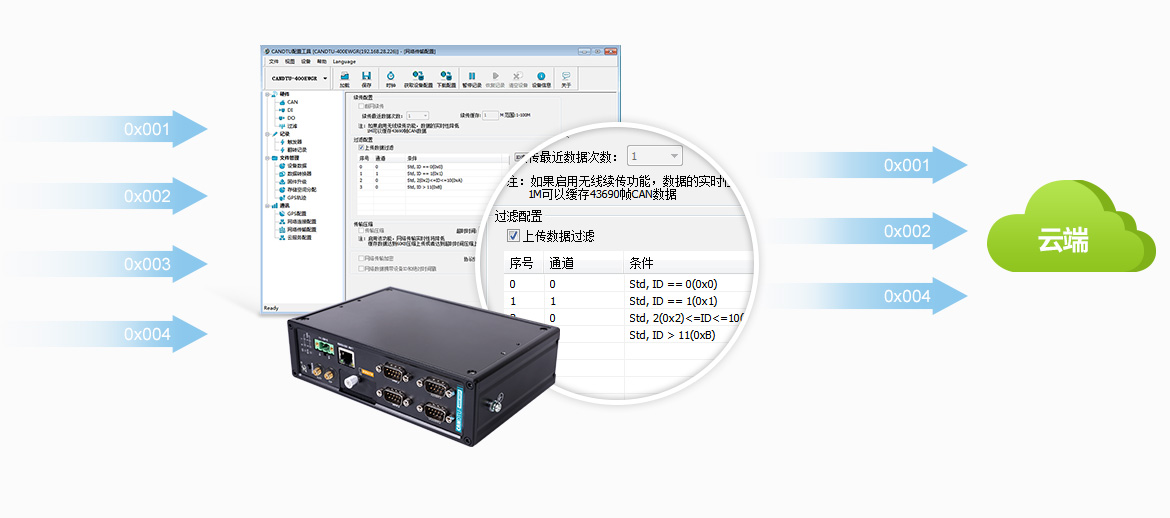

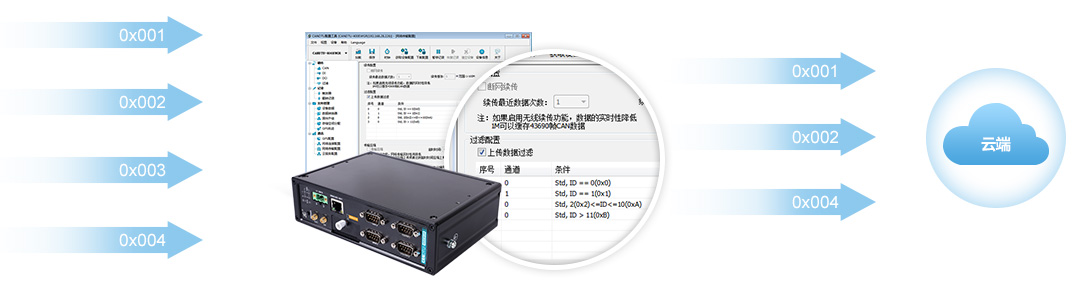

上传数据过滤,节省用户流量

CANDTU-400EWGR设备支持网络传输滤波功能,通过配置软件只传输滤波器中的 CAN ID报文,减少不必要的网络流量。
