稳定可靠,应用广泛
本系列CAN接口均经过严酷的实践验证,稳定可靠,目前广泛应用于轨道等交通严酷场合,如图所示为铁路微机联锁中的应用。

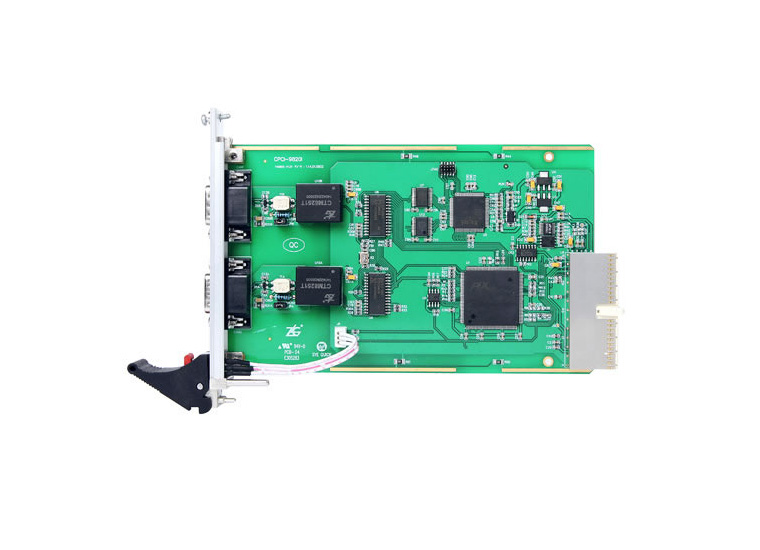

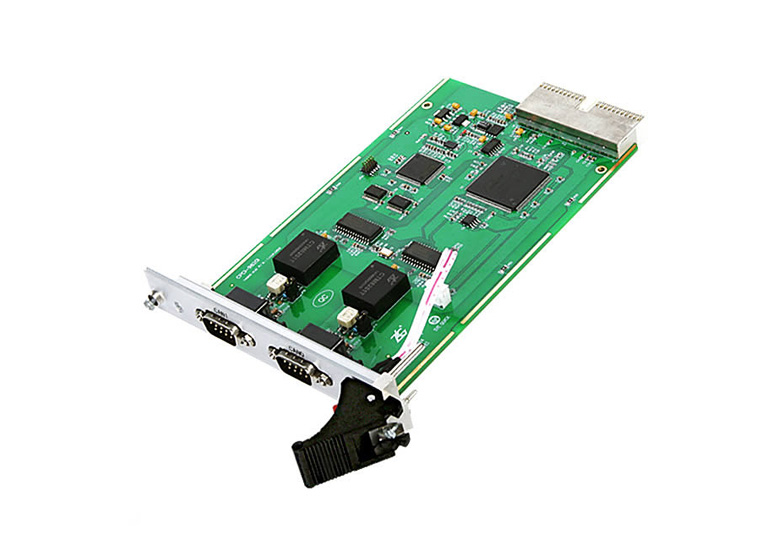

致远电子CPCI-9820I,是符合PICMG 2.1 R2.0 规范,支持CompactPCI Hot Swap Specification(热插拔),带有2路CAN接口的高性能CAN接口卡。采用CPCI接口CAN卡,工控机可以通过CPCI接口连接至CAN网络,构成高铁、轨道交通、测试等CAN网络领域中的数据采集与数据处理。
高性能CPCI接口CAN卡
购买选型表
请左右拖动表格进行观看
型号 | CPCI-9820I |
---|---|
实物图 | |
特色功能 | 高速低延时 |
CAN路数 | 2路 |

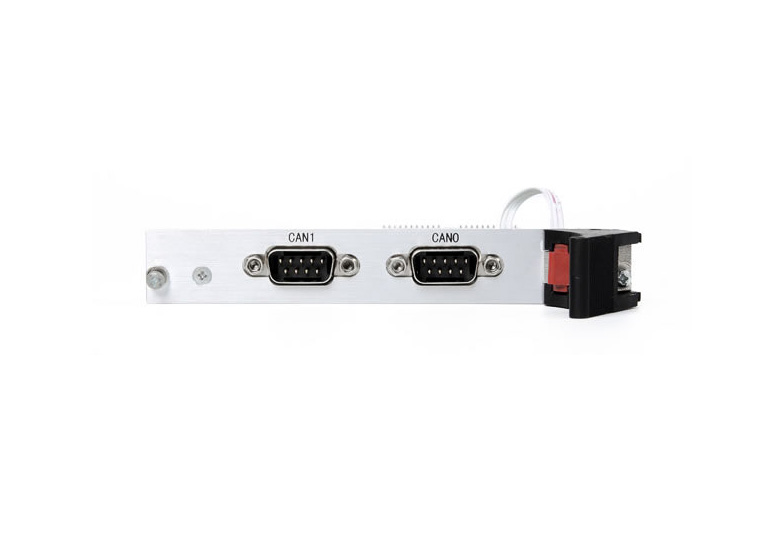

接口形式 | DB9接口 |
电气隔离 | √ |
工业级 | √ |
数据接收能力 | 14000帧/秒(每路) |
数据发送能力 | 4000帧/秒(每路) |
Windows系统驱动 | 支持 |
Linux系统驱动 | 支持 |
VxWorks驱动 | 支持 |
稳定可靠,应用广泛
本系列CAN接口均经过严酷的实践验证,稳定可靠,目前广泛应用于轨道等交通严酷场合,如图所示为铁路微机联锁中的应用。
2通道2500VDC电气隔离
2通道2500VDC电气隔离CAN接口,静电等级接触放电±8KV
13万帧缓冲不丢帧
高性能型在任意波特率下满负载接收数据帧能力,13万帧缓冲,不丢帧才是硬道理。
符合CAN 2.0B规范
CAN协议完全符合CAN 2.0B规范,兼容CAN 2.0A,符合ISO 11898-1/2 。用户可以通过选配CANBridge-1054,支持ISO11898-3的容错CAN标准。
CAN波特率可编程任意设置1Mbps之间
CAN波特率可编程任意设置,范围在5Kbps~1Mbps之间
支持各类开发环境
高效易用的二次开发函数,可支持各类开发环境,如VC、C#、Labview、LINUX等
强大的测试分析软件CANtest
1.选择设备波特率、通道号、工作模式启动CAN卡
2.启动后自动接收,基本操作满足单帧发送,可设置连续保存满足长时间测试要求
3.高级操作可预定义100帧,并且可设置发送次数与间隔
二次开发函数库
致远电子所有的CAN接口卡均使用同一套上位机二次开发函数库(支持VC、VB、C#、LINUX、Labview、LabWindows、Delphi7等主流开发环境),用户只需修改设备类型即可实现不同接口的无缝切换:
丰富的汽车电子专用高层协议二次开发库
用户可直接加载UDS/OBDII/15765等汽车电子专用协议二次开发库,协助完成零部件测试检修。
